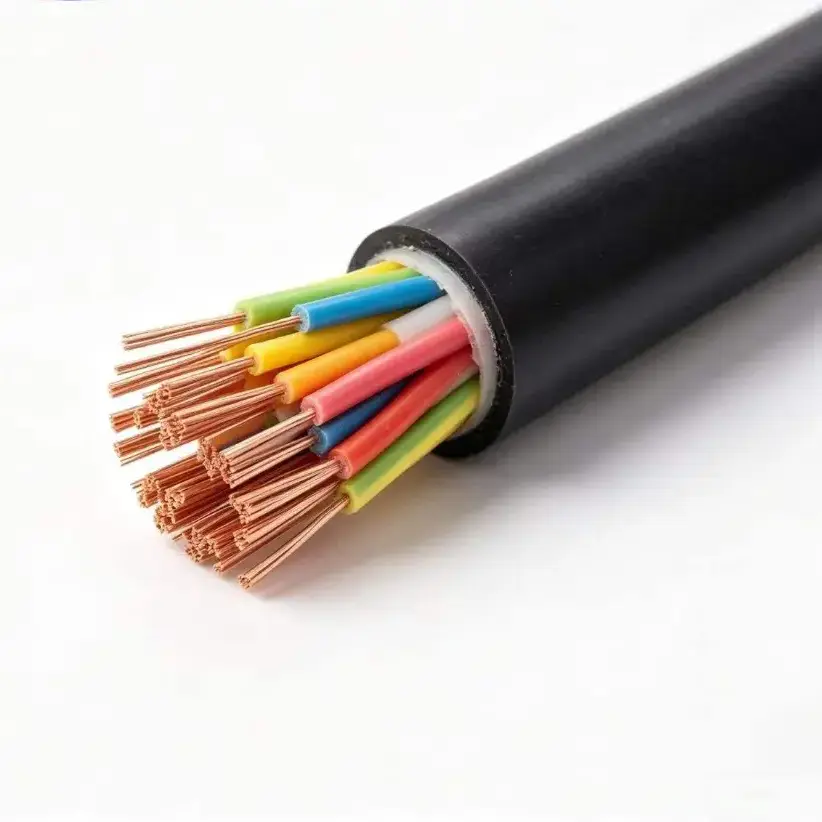

XLPE कपर नियन्त्रण केबल

उत्पादन मोडेलहरू: KYJV, KYJVP, KYJV22, KYJY, आदि।

XLPE कपर कन्ट्रोल केबल कम भोल्टेज नियन्त्रण, इन्स्ट्रुमेन्टेसन र सिग्नल सर्किटहरूको लागि प्रयोग गरिन्छ जहाँ इन्सुलेशन प्रणालीले उच्च सञ्चालन तापमान समायोजन गर्न आवश्यक हुन्छ। मानक निर्माणले XLPE इन्सुलेशन र PVC बाहिरी म्यानको साथ उच्च-शुद्धता अक्सिजन-रहित तामा कन्डक्टरहरू संयोजन गर्दछ, विभिन्न स्थापना अवस्थाहरूको लागि उपलब्ध अनर्मर्ड, शिल्डेड र स्टिल-टेप आर्मर्ड कन्फिगरेसनहरू सहित।

आपूर्ति गरिएको प्राविधिक डेटाले 450/750V को मूल्याङ्कन गरिएको भोल्टेज, 90 °C को अधिकतम दीर्घकालीन सञ्चालन तापक्रम र 0.75 देखि 6 mm² सम्म मानक कन्डक्टर क्रस-सेक्शनहरू निर्दिष्ट गर्दछ। सर्किट र बिछाउने विधिमा निर्भर गर्दै, केबल ठोस वा लचिलो कन्डक्टरहरू, धेरै कोर कन्फिगरेसनहरू, ढाल, आर्मरिङ वा WDZ कम धुवाँ शून्य-ह्यालोजन निर्माणको साथ आपूर्ति गर्न सकिन्छ।

उत्पादन विशिष्टता, आयाम र प्राविधिक प्यारामिटर तालिका

निर्माण र विद्युतीय विशेषताहरू

1. XLPE इन्सुलेशन

क्रस-लिंक गरिएको पोलिथिलीनले प्राथमिक इन्सुलेशन तह बनाउँछ। आपूर्ति गरिएको स्पेसिफिकेशनले ९० डिग्री सेल्सियसको अधिकतम दीर्घकालीन सञ्चालन तापक्रम र 130 डिग्री सेल्सियसको छोटो अवधिको ओभरलोड सहनशीलता दिन्छ। यो तापमान दायरा XLPE इन्सुलेशनलाई विचार गर्ने मुख्य कारणहरू मध्ये एक हो जब नियन्त्रण स्थापनाले सामान्य-उद्देश्य PVC-इन्सुलेटेड तारहरूको सामान्य अवस्थाहरू भन्दा माथि काम गर्न सक्छ।

2. कपर कन्डक्टर विकल्पहरू

कन्डक्टर 99.99% उच्च-शुद्धता अक्सिजन-रहित तामाको रूपमा निर्दिष्ट गरिएको छ। KYJV ले क्लास 1 ठोस कन्डक्टर प्रयोग गर्दछ, जबकि KYJVR क्लास 5 लचिलो कन्डक्टर संग सूचीबद्ध छ। कन्डक्टर निर्माणलाई निश्चित तार वा स्थापनाहरूसँग मिलाउन सकिन्छ जहाँ थप लचिलोपन आवश्यक छ।

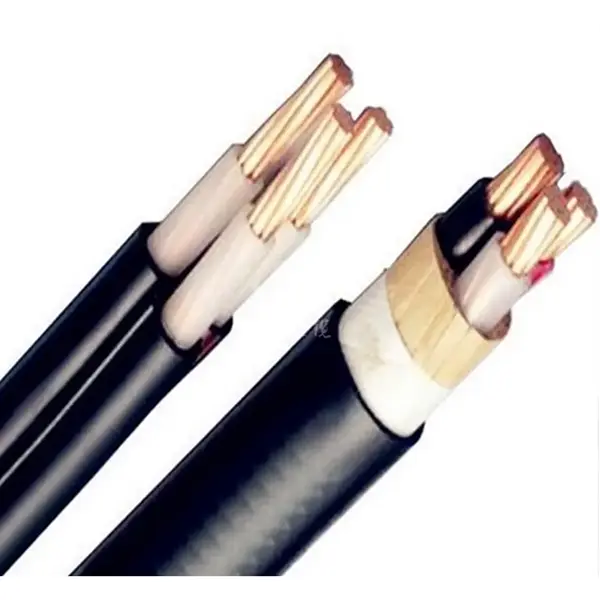

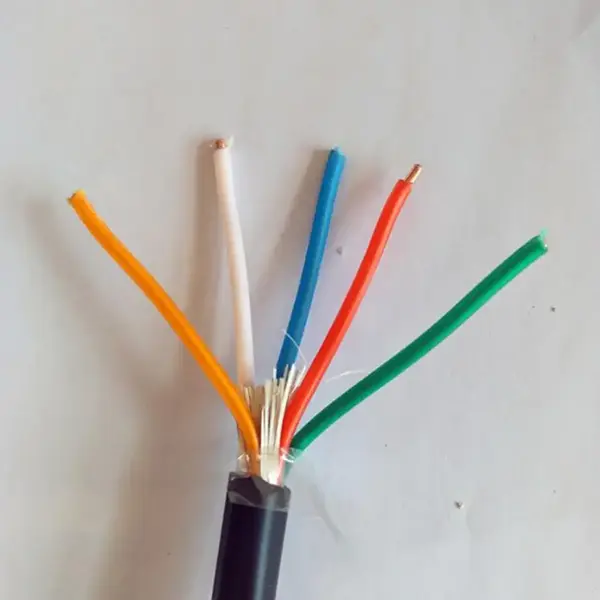

3. PVC म्यान र कार्यात्मक भेरियन्टहरू

मानक बाहिरी म्यान PVC हो, WDZ लो-स्मोक शून्य-ह्यालोजन संस्करण अपग्रेड गरिएको विकल्पको रूपमा उपलब्ध छ। शिल्डेड KYJVP ले तामा-ब्रेडेड शिल्डिङ थप्छ, जबकि KYJV22 ले अतिरिक्त मेकानिकल सुरक्षा चाहिने अनुप्रयोगहरूको लागि स्टिल-टेप आर्मर प्रयोग गर्दछ। यी भेरियन्टहरूले केबल निर्माणलाई प्रत्येक परियोजनाको लागि एउटा कन्फिगरेसन प्रयोग गर्नुको सट्टा वरपरको स्थापनासँग मिलाउन अनुमति दिन्छ।

दायाँ कन्फिगरेसन चयन गर्दै

कोर मात्रा केबल द्वारा सेवा नियन्त्रण, उपकरण वा सुरक्षा सर्किट को संख्या अनुरूप हुनुपर्छ। मानक दायराले 2 देखि 61 कोरहरू कभर गर्दछ, जबकि कन्डक्टर क्रस-सेक्शनहरू 0.75 देखि 6 mm² सम्मका हुन्छन्। आवश्यक कन्डक्टर साइज सर्किट लोड, अनुमतियोग्य भोल्टेज ड्रप र स्थापना अवस्थाहरूबाट मात्र निर्धारण गरिनु पर्छ बरु कोरहरूको संख्या द्वारा मात्र चयन गरिएको छ।

स्थापना सर्तहरूले अतिरिक्त सुरक्षा आवश्यक छ कि भनेर निर्धारण गर्दछ। अनर्मर्ड KYJV वा KYJVR केबल ट्रे, इनडोर कन्ड्युट्स र फिक्स्ड केबल-ट्रेन्च तारहरूको लागि हो। KYJVP लाई विद्युत चुम्बकीय हस्तक्षेप एक चिन्ताको विषय भएको ठाउँमा विचार गर्न सकिन्छ, जबकि KYJV22 स्टील-टेप आर्मर र मेकानिकल सुरक्षा चाहिने निर्दिष्ट स्थापनाहरूको लागि हो। आपूर्ति गरिएको न्यूनतम झुकाउने-त्रिज्या मानहरू पनि राउटिङको समयमा विचार गरिनुपर्छ।

सामान्य अनुप्रयोगहरू

१. ऊर्जा र विद्युतीय उपकरण

केबल कम भोल्टेज नियन्त्रण र PV उपकरणहरू, ऊर्जा भण्डारण प्रणाली, इन्भर्टरहरू, विद्युतीय क्याबिनेटहरू र सम्बन्धित उपकरणहरूसँग सम्बन्धित सिग्नल तारहरूको लागि प्रयोग गर्न सकिन्छ। XLPE इन्सुलेशनले स्थापनाहरूको लागि निर्दिष्ट 90 °C दीर्घकालीन सञ्चालन तापमान दायरा प्रदान गर्दछ जहाँ परिवेश वा उपकरणको तापक्रमलाई इन्सुलेशन कार्यसम्पादनको यो स्तर आवश्यक पर्दछ।

2. औद्योगिक स्वचालन

मेशिन उपकरणहरू, पम्पहरू, फ्यानहरू, PLC प्रणालीहरू र प्रक्रिया उपकरणहरूको लागि नियन्त्रण क्याबिनेटहरू विभिन्न कन्डक्टर र स्थापना कन्फिगरेसनहरूसँग बहु-कोर नियन्त्रण तारहरू आवश्यक पर्दछ। लचिलो कन्डक्टर संस्करणहरूले उपकरण टर्मिनलहरू र क्याबिनेटहरू वरिपरि राउटिङलाई सरल बनाउन सक्छ, जबकि विद्युत चुम्बकीय हस्तक्षेपलाई सम्बोधन गर्न आवश्यक पर्ने सर्किटहरूको लागि शील्ड संस्करणहरू उपलब्ध छन्।

3. नगरपालिका र भवन पूर्वाधार

केबल दायरा भूमिगत उपयोगिता टनेल, केबल खाडल, बिजुली प्रणाली निर्माण र अन्य निश्चित कम भोल्टेज नियन्त्रण स्थापनाहरूमा प्रयोग गर्न सकिन्छ। जहाँ केबलहरू अतिरिक्त मेकानिकल लोडिङमा पर्छन् वा प्रत्यक्ष-दफन निर्माण आवश्यक हुन्छ, बख्तरबंद KYJV22 कन्फिगरेसनले फरक स्थापना विकल्प प्रदान गर्दछ।

4. पावर-प्रणाली नियन्त्रण र संरक्षण

सबस्टेशनहरू, पावर प्लान्टहरू, वितरण कोठाहरू र विद्युतीय उपकरणहरूमा कम भोल्टेज माध्यमिक सर्किटहरूले सिग्नल अधिग्रहण, इन्टरलकिङ र उपकरण नियन्त्रणको लागि बहु-कोर नियन्त्रण केबलहरू प्रयोग गर्न सक्छन्। अन्तिम मोडेल सर्किट प्रकार्य, कन्डक्टर साइज, ढाल आवश्यकता र स्थापना विधिसँग मेल खानुपर्छ।

5. निर्यात उपकरण र ईन्जिनियरिङ् परियोजनाहरू

निर्यात-उन्मुख विद्युतीय उपकरण र इन्जिनियरिङ् परियोजनाहरूको लागि, केबल विशिष्टता उत्पादन अघि लागू परियोजना आवश्यकताहरू विरुद्ध पुष्टि गर्नुपर्छ। कागजात, डेलिभरी लम्बाइ, रिल प्रकार र कुनै पनि आवश्यक निरीक्षण रेकर्डहरू केबल मोडेल र निर्माणको साथ निर्दिष्ट गर्न सकिन्छ।

अर्डर गर्नु अघि प्राविधिक जाँचहरू

परियोजना उद्धरणको लागि, आधारभूत जानकारीमा सामान्यतया केबल मोडेल, मूल्याङ्कन गरिएको भोल्टेज, कन्डक्टर वर्ग, क्रस-सेक्शन, कोर मात्रा र आवश्यक लम्बाइ समावेश हुन्छ। यदि केबल इलेक्ट्रोम्याग्नेटिक हस्तक्षेप उत्पन्न गर्ने उपकरणको छेउमा घुमाइनेछ भने, शिल्डिङ आवश्यकता छुट्टै उल्लेख गर्नुपर्छ। प्रत्यक्ष दफन वा खुला स्थापना पनि पहिचान गरिनु पर्छ ताकि कवचको आवश्यकता मूल्याङ्कन गर्न सकिन्छ।

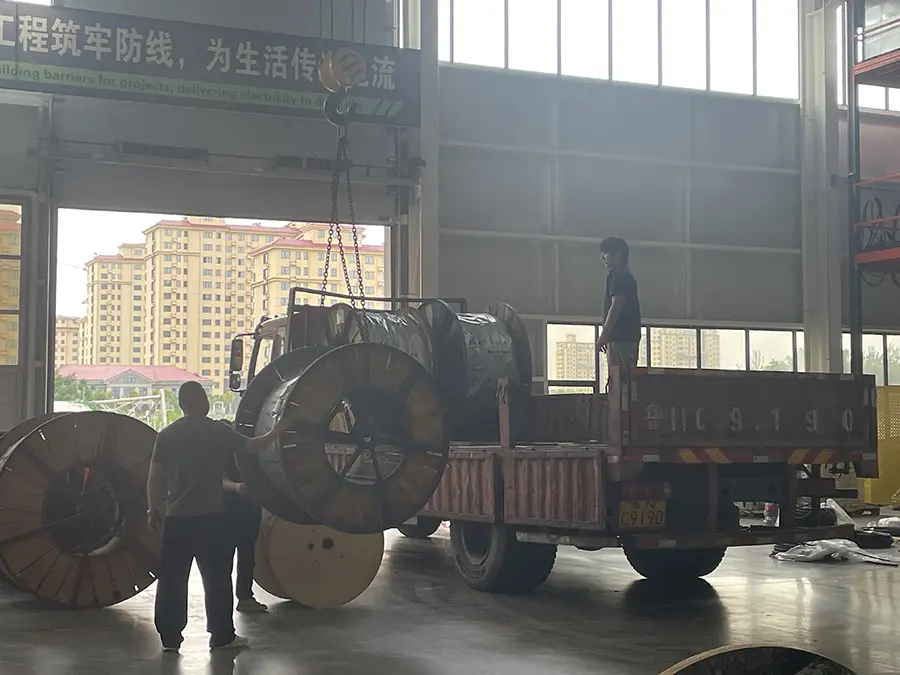

निर्यात आदेशहरूको लागि, प्याकेजिङ्ग र कागजातहरू उद्धरण चरणमा पुष्टि हुनुपर्छ। आपूर्ति गरिएको स्पेसिफिकेशनले अनुकूलित डेलिभरी लम्बाइको साथमा प्लास्टिक रीलहरू र फ्युमिगेट गरिएको काठको रिलहरू सूचीबद्ध गर्दछ। विशेष आवश्यकताहरू जस्तै WDZ कम धुवाँ शून्य-ह्यालोजन निर्माण वा चिसो-प्रतिरोधी संस्करणहरू पनि उत्पादन अघि निर्दिष्ट गरिनु पर्छ।

FAQ

1. यो केबलको लागि कुन मापदण्डहरू निर्दिष्ट गरिएको छ?

आपूर्ति गरिएको उत्पादन डेटाले GB/T 9330 लाई राष्ट्रिय मानकको रूपमा सूचीबद्ध गर्दछ। यदि एक विदेशी परियोजनालाई थप मापदण्डहरू, प्रमाणपत्रहरू वा निरीक्षण कागजातहरू चाहिन्छ भने, ती आवश्यकताहरू गन्तव्य बजार र परियोजना विशिष्टता अनुसार पुष्टि गरिनुपर्छ।

2. कुन कन्डक्टरको आकार र कोर मात्राहरू उपलब्ध छन्?

मानक कन्डक्टर क्रस-सेक्शनहरू 0.75, 1.0, 1.5, 2.5, 4 र 6 mm² छन्। मानक कोर कन्फिगरेसनहरू 2 देखि 61 कोर सम्म, धेरै मध्यवर्ती कोर गणनाहरू सहित। विशेष कोर मात्रा परियोजना आवश्यकताहरु अनुसार उत्पादन गर्न सकिन्छ।

3. XLPE इन्सुलेशन को सञ्चालन तापमान के हो?

आपूर्ति गरिएको प्राविधिक डेटाले ९० डिग्री सेल्सियसको अधिकतम दीर्घकालीन सञ्चालन तापक्रम र 130 डिग्री सेल्सियसको छोटो अवधिको ओभरलोड सहनशीलता निर्दिष्ट गर्दछ। मानक न्यूनतम बिछाउने तापमान ≥0 °C हो, जबकि चिसो-प्रतिरोधी संस्करण -30 °C मा प्रत्यक्ष स्थापनाको लागि सूचीबद्ध गरिएको छ।

4. एक ढाल वा बख्तरबंद संस्करण कहिले आवश्यक छ?

शिल्डेड KYJVP लाई विचार गर्न सकिन्छ जब विद्युत चुम्बकीय हस्तक्षेप सिग्नल वा नियन्त्रण सर्किटमा नियन्त्रण गर्न आवश्यक छ। बख्तरबंद KYJV22 निर्दिष्ट प्रत्यक्ष भूमिगत दफन सहित अतिरिक्त मेकानिकल सुरक्षा आवश्यक पर्ने अवस्थाहरू राख्नको लागि हो। न्युनतम बेन्डिङ-रेडियस आवश्यकताहरू निशस्त्र, ढाल र सशस्त्र निर्माणहरूका लागि फरक छन्।

5. वितरण अघि कुन विद्युतीय परीक्षणहरू निर्दिष्ट गरिन्छ?

आपूर्ति गरिएको स्पेसिफिकेशनले २० डिग्री सेल्सियसमा ≥1000 MΩ·km को इन्सुलेशन प्रतिरोध र कुनै ब्रेकडाउन बिना 3000V/5 मिनेटको समाप्त-उत्पादन प्रतिरोध-भोल्टेज परीक्षण सूचीबद्ध गर्दछ। तालिकाले डेलिभरी अघि पूर्ण निरीक्षण पनि निर्दिष्ट गर्दछ। कुनै पनि परियोजना-विशेष निरीक्षण वा तेस्रो-पक्ष परीक्षण आवश्यकताहरू उत्पादन अघि पुष्टि गरिनु पर्छ।

6. वितरण लम्बाइ र केबल निर्माण अनुकूलित गर्न सकिन्छ?

हो। आपूर्ति गरिएको डाटाले ±0.5% को निर्दिष्ट लम्बाइ सहिष्णुताको साथ अनुकूलित डेलिभरी लम्बाइहरू सूचीबद्ध गर्दछ। विशेष कोर मात्रा, लचिलो कन्डक्टर निर्माण, ढाल, आर्मरिंग, WDZ कम धुवाँ शून्य-ह्यालोजन निर्माण र चिसो-प्रतिरोधी संस्करणहरू परियोजना आवश्यकताहरू अनुसार निर्दिष्ट गर्न सकिन्छ।
