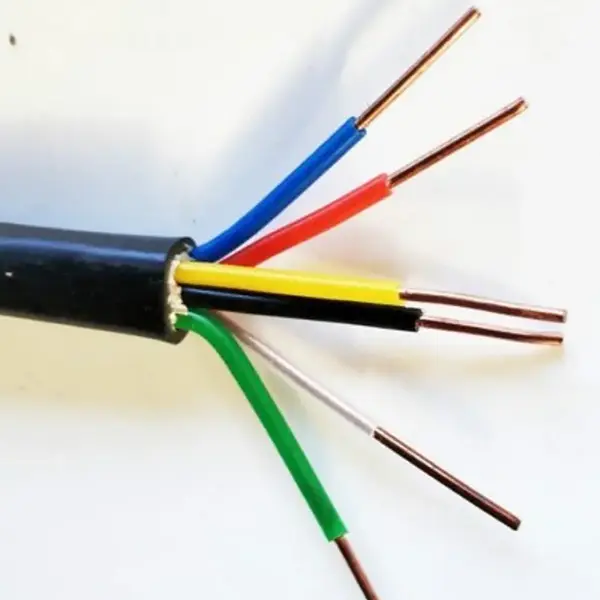

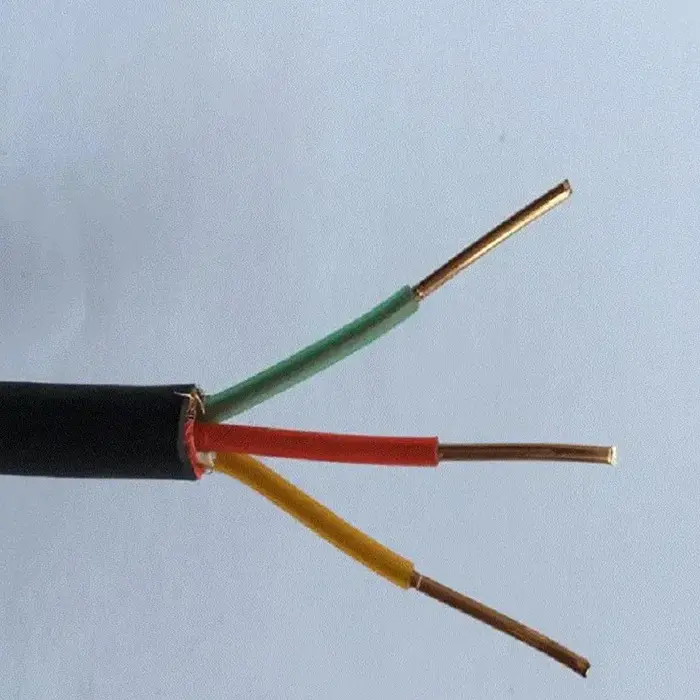

फ्लेम रिटार्डन्ट XLPE कपर कन्ट्रोल केबल

उत्पादन मोडेलहरू: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, आदि।

फ्लेम रिटार्डन्ट XLPE कपर कन्ट्रोल केबल कम-भोल्टेज नियन्त्रण र सिग्नल सर्किटहरूमा प्रयोग गरिन्छ जहाँ ज्वाला प्रसार सीमित हुनु आवश्यक छ। मानक निर्माणले XLPE इन्सुलेशन र ज्वाला-प्रतिरोधी बाहिरी म्यानको साथ अक्सिजन-रहित तामा कन्डक्टरलाई संयोजन गर्दछ, विभिन्न तारहरू आवश्यकताहरूको लागि उपलब्ध ठोस वा लचिलो कन्डक्टर कन्फिगरेसनहरू सहित। शिल्डेड र बख्तरबंद संस्करणहरूले स्थापनाहरूमा दायरा विस्तार गर्दछ जहाँ विद्युत चुम्बकीय हस्तक्षेप वा मेकानिकल सुरक्षालाई पनि विचार गर्न आवश्यक छ।

XLPE इन्सुलेशन ९० डिग्री सेल्सियसको अधिकतम दीर्घकालीन सञ्चालन तापक्रमको लागि निर्दिष्ट गरिएको छ, जबकि केबल 450/750V कन्फिगरेसनहरूमा बहु कोर गणनाहरू र कन्डक्टर क्रस-सेक्शनहरू उपलब्ध छ। Z (A, B, C) ज्वाला-retardant ग्रेड, ढाल, आर्मरिंग र विशेष लम्बाइहरू नियन्त्रण सर्किट र बिछाउने अवस्था अनुसार चयन गर्न सकिन्छ।

उत्पादन विशिष्टता, आयाम र प्राविधिक प्यारामिटर तालिका

निर्माण र प्रदर्शन

1. एलिभेटेड-तापमान नियन्त्रण तारिङको लागि XLPE इन्सुलेशन

इन्सुलेशन प्रणाली पारम्परिक पीवीसी इन्सुलेशन भन्दा क्रस-लिंक गरिएको पोलिथीनमा आधारित छ। आपूर्ति गरिएका विशिष्टताहरूका अनुसार, XLPE तहको अधिकतम दीर्घकालीन सञ्चालन तापक्रम 90 डिग्री सेल्सियस र छोटो अवधिको ओभरलोड सहनशीलता 130 डिग्री सेल्सियस छ। यसले निर्माणलाई नियन्त्रण उपकरण र बिजुली स्थापनाहरूको लागि उपयुक्त बनाउँछ जहाँ केबलले उच्च परिचालन तापमान अनुभव गर्न सक्छ।

2. नियन्त्रण र सिग्नल सर्किटहरूको लागि कपर कन्डक्टरहरू

कन्डक्टर स्पेसिफिकेशनले 99.99% उच्च-शुद्धता अक्सिजन-रहित तामालाई कभर गर्दछ, कक्षा 1 ठोस कन्डक्टरहरू र कक्षा 5 स्ट्रेन्डेड लचिलो कन्डक्टरहरू उपलब्ध छन्। कठोर र लचिलो निर्माण बीचको छनोट तारिङ विधि, टर्मिनल व्यवस्था र स्थापना ठाउँसँग मिलाउन सकिन्छ।

3. ज्वाला-रिटार्डन्ट म्यान र वैकल्पिक सुरक्षा

बाहिरी म्यान ज्वाला-प्रतिरोधी PVC वा पोलीथीन (पोलियोलेफिन) हुन सक्छ, Z(A, B, C) ज्वाला-प्रतिरोधी ग्रेडहरू उपलब्ध छन्। शिल्डेड ZR-KYJYP र बख्तरबंद ZR-KYJV22 वा ZR-KYJY23 कन्फिगरेसनहरूले थप स्थापना आवश्यकताहरूलाई सम्बोधन गर्दछ। शिल्डिङ सान्दर्भिक छ जहाँ विद्युत चुम्बकीय हस्तक्षेप नियन्त्रण गर्न आवश्यक छ, जबकि स्टील-टेप आर्मर निर्दिष्ट बिछाउने अवस्थाहरूको लागि मेकानिकल सुरक्षा प्रदान गर्दछ।

स्थापनाको लागि केबल कन्फिगरेसन छनौट गर्दै

उपयुक्त निर्माण कन्डक्टर आकार भन्दा बढी निर्भर गर्दछ। कोर मात्रा नियन्त्रण वा सिग्नल सर्किटको संख्यासँग मेल खानुपर्छ, जबकि कन्डक्टर वर्ग स्थापना विधिसँग मेल खान्छ। केबल ट्रे र भित्री स्थिर तारहरूको लागि, एक अर्मर्ड निर्माण पर्याप्त हुन सक्छ। विद्युत चुम्बकीय हस्तक्षेपबाट प्रभावित सर्किटहरूका लागि शिल्डेड संस्करणहरू विचार गर्न सकिन्छ, जबकि बख्तरबंद संस्करणहरू केबल मेकानिकल दबाब वा प्रत्यक्ष-दफन अवस्थाहरूमा उजागर भएको स्थापनाहरूको लागि हो।

कम धुवाँ र हलोजन विशेषताहरू आवश्यक पर्ने परियोजनाहरूका लागि, उपलब्ध WDZ लो-स्मोक फ्लेम-रिटार्डन्ट संस्करण छुट्टै निर्दिष्ट गरिनुपर्छ। न्युनतम झुकाउने त्रिज्यालाई पनि रुटिङको क्रममा विचार गर्न आवश्यक छ: आपूर्ति गरिएको डाटाले अनआर्मर्ड संस्करणहरूको लागि केबलको बाहिरी व्यासको ≥6 गुणा, ढाल गरिएको संस्करणको लागि ≥8 पटक र सशस्त्र संस्करणहरूको लागि ≥12 पटक सूचीबद्ध गर्दछ।

सामान्य अनुप्रयोगहरू

1. आगो सुरक्षा र भवन नियन्त्रण प्रणाली

ज्वाला-प्रतिरोधी XLPE नियन्त्रण केबलहरू आगो-सुरक्षा उपकरणहरू, निर्माण स्वचालन र सम्बन्धित विद्युतीय प्रणालीहरूको लागि कम-भोल्टेज नियन्त्रण सर्किटहरूमा समावेश गर्न सकिन्छ। कोर मात्रा र कन्डक्टरको आकार समग्र केबल व्यास द्वारा मात्र चयन गर्नुको सट्टा नियन्त्रण उपकरण र सर्किट व्यवस्थासँग मिल्नुपर्छ।

2. फोटोभोल्टिक र ऊर्जा भण्डारण उपकरण

कन्ट्रोल क्याबिनेटहरू, इन्भर्टर-सम्बन्धित उपकरणहरू र ऊर्जा भण्डारण प्रणालीहरूमा सीमित स्थापना क्षेत्र भित्र धेरै कम-भोल्टेज संकेत र नियन्त्रण सर्किटहरू हुन सक्छन्। XLPE इन्सुलेशनले PVC नियन्त्रण केबलहरू भन्दा उच्च निर्दिष्ट अपरेटिङ-तापमान दायरा प्रदान गर्दछ जुन सामान्यतया तल्लो-तापमान अनुप्रयोगहरूको लागि प्रयोग गरिन्छ, वास्तविक केबल विशिष्टता र सञ्चालन अवस्थाहरूको अधीनमा।

3. औद्योगिक स्वचालन र प्रक्रिया उपकरण

केबल दायरा मोटरहरू, पम्पहरू, फ्यानहरू, मेसिन उपकरणहरू, PLC क्याबिनेटहरू र अन्य औद्योगिक उपकरणहरूसँग सम्बन्धित नियन्त्रण सर्किटहरूको लागि प्रयोग गर्न सकिन्छ। लचिलो कन्डक्टर संस्करणहरू उपयोगी छन् जहाँ राउटिङलाई अधिक केबल लचिलोपन चाहिन्छ, जबकि ढाल निर्माणहरू विद्युत चुम्बकीय हस्तक्षेपमा पर्दा सिग्नल सर्किटहरूको लागि विचार गर्न सकिन्छ।

4. भूमिगत उपयोगिता र पूर्वाधार स्थापनाहरू

बख्तरबंद ZR-KYJV22 र ZR-KYJY23 कन्फिगरेसनहरूले निर्दिष्ट प्रत्यक्ष-दफन अनुप्रयोगहरू सहित अतिरिक्त मेकानिकल सुरक्षा आवश्यक पर्ने स्थापनाहरूको लागि विकल्प प्रदान गर्दछ। अनर्मर्ड संस्करणहरू केबल ट्रे, इनडोर कन्ड्युट्स र केबल खाडलहरूमा प्रयोग गर्न सकिन्छ जहाँ स्थापना विधिद्वारा मेकानिकल सुरक्षा पहिले नै प्रदान गरिएको छ।

5. विद्युत उपकरण र निर्यात-उन्मुख परियोजनाहरू

सबस्टेशनहरू, पावर प्लान्टहरू, विद्युतीय उपकरणहरू र विदेशी परियोजनाहरूका लागि, आवश्यक केबल विशिष्टताहरू परियोजना मानक, भोल्टेज वर्ग, स्थापना विधि र कागजात आवश्यकताहरू विरुद्ध पुष्टि हुनुपर्छ। उत्पादन कागजात, परीक्षण रेकर्ड र रिल प्याकेजिङ्ग परियोजना को वितरण आवश्यकताहरु अनुसार व्यवस्थित गर्न सकिन्छ।

अर्डर गर्नु अघि प्राविधिक प्रमाणीकरण

कन्ट्रोल-केबल परियोजनाको लागि, उत्पादन गर्नु अघि पुष्टि गर्न सबैभन्दा उपयोगी जानकारी आवश्यक भोल्टेज, कन्डक्टर वर्ग, क्रस-सेक्शन, कोरहरूको संख्या, ज्वाला-प्रतिरोधी ग्रेड र बिछाउने वातावरण हो। विद्युत चुम्बकीय हस्तक्षेप वा मेकानिकल सुरक्षा स्थापना आवश्यकता को एक भाग हो भने शिल्डिंग वा आर्मरिंग निर्दिष्ट गरिनु पर्छ।

आपूर्ति गरिएको प्राविधिक डेटाले 0.75–6 mm² कन्डक्टर क्रस-सेक्शनहरू र 2 देखि 61 कोरसम्मको मानक कोर कन्फिगरेसनहरू समावेश गर्दछ। डेलिभरी लम्बाइ अनुकूलित गर्न सकिन्छ, जबकि केबल पहिचानले हरियो-पहेंलो अर्थिङ कोरको साथ बहु-रंगको कोर प्रयोग गर्दछ। निर्यात आदेशहरूको लागि, प्याकेजिङ्गमा ढुवानी आवश्यकताहरू अनुसार प्लास्टिक रीलहरू वा फ्युमिगेट गरिएको काठको रीलहरू समावेश गर्न सकिन्छ।

FAQ

1. यो केबलको लागि कुन मापदण्डहरू निर्दिष्ट गरिएको छ?

आपूर्ति गरिएको उत्पादन विशिष्टताले GB/T 9330 र GB/T 19666 लाई लागू राष्ट्रिय मापदण्डहरूको रूपमा सूचीबद्ध गर्दछ। यदि परियोजनालाई थप प्रमाणीकरण, परीक्षण रिपोर्ट वा निर्यात कागजात आवश्यक छ भने, आवश्यक कागजात सूची उत्पादन अघि पुष्टि गरिनु पर्छ।

2. XLPE इन्सुलेशनको लागि कुन तापमान दायरा निर्दिष्ट गरिएको छ?

प्राविधिक डेटाले अधिकतम दीर्घकालीन सञ्चालन तापक्रम ९० डिग्री सेल्सियस र छोटो अवधिको ओभरलोड सहिष्णुता १३० डिग्री सेल्सियस निर्दिष्ट गर्दछ। मानक न्यूनतम बिछाउने तापमान ≥0 डिग्री सेल्सियस हो, जबकि चिसो-प्रतिरोधी संस्करण -30 डिग्री सेल्सियसमा प्रत्यक्ष निर्माणको लागि सूचीबद्ध गरिएको छ।

3. कुन कन्डक्टर आकार र कोर कन्फिगरेसनहरू उपलब्ध छन्?

मानक कन्डक्टर क्रस-सेक्शनहरू 0.75, 1.0, 1.5, 2.5, 4 र 6 mm² छन्। मानक कोर कन्फिगरेसनहरूमा 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 र 61 कोरहरू समावेश छन्, विशेष कोर गणनाहरू अनुकूलन उत्पादनको लागि उपलब्ध छन्।

4. एक ढाल वा बख्तरबंद संस्करण कहिले निर्दिष्ट गर्नुपर्छ?

शिल्डेड ZR-KYJYP लाई विचार गर्न सकिन्छ जब नियन्त्रण सर्किटलाई इलेक्ट्रोम्याग्नेटिक-हस्तक्षेप सुरक्षा चाहिन्छ। बख्तरबंद ZR-KYJV22 वा ZR-KYJY23 निर्दिष्ट प्रत्यक्ष-दफन अनुप्रयोगहरू सहित अतिरिक्त मेकानिकल सुरक्षा आवश्यक पर्ने अवस्थाहरू राख्नको लागि हो। झुकाउने-त्रिज्या आवश्यकताहरू यी निर्माणहरू बीच भिन्न हुन्छन्।

5. परियोजना उद्धरणको लागि के पुष्टि गर्नुपर्छ?

आवश्यक मोडेल, कन्डक्टर क्रस-सेक्शन, कोर मात्रा, अनुमानित लम्बाइ, बिछाउने विधि र कुनै पनि ढाल, आर्मरिंग, कम धुवाँ वा चिसो-प्रतिरोधी आवश्यकताहरू प्रदान गर्नुहोस्। निर्यात आदेशहरूको लागि, गन्तव्य, रिल आवश्यकताहरू र आवश्यक प्राविधिक वा निरीक्षण कागजातहरू पनि पुष्टि हुनुपर्छ।

6. के केबल अनुकूलित लम्बाइमा आपूर्ति गर्न सकिन्छ?

हो। आपूर्ति गरिएको विशिष्टताले ± ०.५% को निर्दिष्ट लम्बाइ सहिष्णुताको साथ अनुकूलन योग्य डेलिभरी लम्बाइहरू सूचीबद्ध गर्दछ। विशेष कोर गणनाहरू र कार्यात्मक कन्फिगरेसनहरू पनि परियोजना आवश्यकताहरू अनुसार छलफल गर्न सकिन्छ।
