क्वानचेङ, एक चीन केबल निर्माता, आपूर्तिएल्युमिनियम पीवीसी इन्सुलेटेड राउन्ड तारनिश्चित कम भोल्टेज पावर वितरण र निर्माण तारिङ अनुप्रयोगहरूको लागि। एक एल्युमिनियम कन्डक्टर, PVC इन्सुलेशन, र एक सुरक्षात्मक बाहिरी म्यानको विशेषता रहेको, यो केबलले व्यावहारिक विद्युतीय इन्सुलेशनसँग हल्का तौल निर्माणलाई जोड्दछ। यसको विशिष्टताहरू, स्थापना आवश्यकताहरू, र कार्यसम्पादन विशेषताहरू बुझेर इन्जिनियरहरू, ठेकेदारहरू, र खरीद टोलीहरूलाई भरपर्दो विद्युतीय प्रणालीहरूको लागि सही केबल चयन गर्न मद्दत गर्दछ।
एल्युमिनियम पीवीसी इन्सुलेटेड राउन्ड तार निश्चित बिजुली स्थापनाहरूको लागि डिजाइन गरिएको हो जहाँ कन्डक्टरको वजन, इन्सुलेशन सुरक्षा, र परियोजना लागत महत्त्वपूर्ण विचारहरू हुन्। Qiancheng को BLVV मोडेलले PVC इन्सुलेशनको साथ एकल-कोर एल्युमिनियम कन्डक्टर र बाहिरी PVC म्यान, 300/500V मा मूल्याङ्कन गरेको छ। उपलब्ध कन्डक्टर क्रस-सेक्शनहरू सूचीबद्ध विनिर्देशहरूमा 2.5 mm² देखि 70 mm² सम्म छन्। यो गाइडले केबुलको निर्माण, प्राविधिक मापदण्डहरू, मुख्य फाइदाहरू, अनुप्रयोग परिदृश्यहरू, चयन मापदण्डहरू, र खरिदकर्ताहरूलाई सूचित निर्णयहरू लिन मद्दत गर्न स्थापना सावधानीहरू बताउँछ।

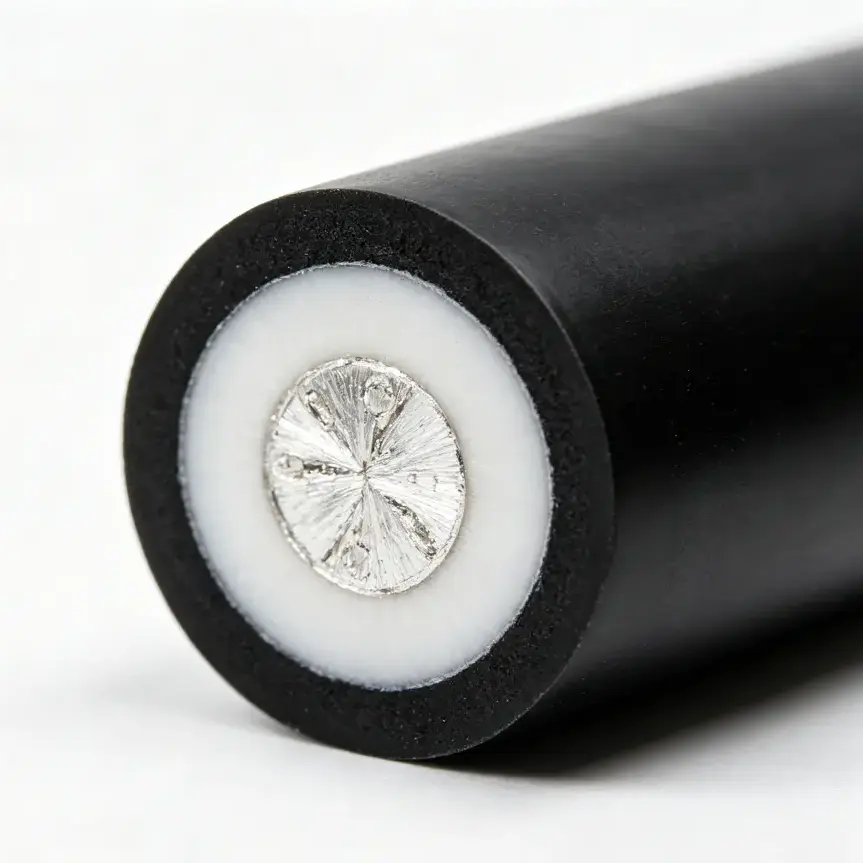

एल्युमिनियम PVC इन्सुलेटेड राउन्ड तार एक विद्युतीय केबल हो जसले यसको सञ्चालन सामग्रीको रूपमा एल्युमिनियम र यसको इन्सुलेशनको रूपमा पोलिभिनिल क्लोराइड (PVC) प्रयोग गर्दछ। Qiancheng द्वारा प्रस्ताव गरिएको BLVV निर्माणमा, PVC बाहिरी म्यानले इन्सुलेटेड कन्डक्टर वरिपरि थप सुरक्षात्मक तह प्रदान गर्दछ।
केबल निश्चित कम भोल्टेज बिजुली स्थापनाहरूको लागि डिजाइन गरिएको छ। यसको मूल्याङ्कन गरिएको भोल्टेज 300/500V हो, यसले परियोजनाको लागि निर्दिष्ट गर्दा सही अनुप्रयोग र स्थानीय विद्युतीय नियमहरूको पालना आवश्यक छ।
एल्युमिनियम र पीवीसीको संयोजनले धेरै व्यावहारिक आवश्यकताहरूलाई सम्बोधन गर्दछ:
XLPE इन्सुलेशन, आर्मर्ड पावर केबलहरू र लचिलो कर्डहरू भएका एल्युमिनियम केबलहरूबाट यो उत्पादन छुट्याउन महत्त्वपूर्ण छ। तिनीहरूको बिजुली मूल्याङ्कन, तापमान सीमा, मेकानिकल विशेषताहरू, र स्थापना विधिहरू महत्त्वपूर्ण रूपमा फरक हुन सक्छ।
उत्पादन-विशेष जानकारीको लागि, Qiancheng को एल्युमिनियम पीवीसी इन्सुलेटेड राउन्ड तार उत्पादन पृष्ठमा जानुहोस्।
केबलको प्रदर्शन यसको कन्डक्टर, इन्सुलेशन, र बाहिरी म्यान बीचको अन्तरक्रियामा निर्भर गर्दछ। प्रत्येक घटकले फरक प्रकार्य सेवा गर्दछ, र पूर्ण संरचनाले उद्देश्य स्थापनाको आवश्यकताहरू पूरा गर्नुपर्छ।
आल्मुनियम कन्डक्टरले सर्किट मार्फत विद्युतीय प्रवाह बोक्छ। तामाको तुलनामा, एल्युमिनियम भोल्युमले हल्का हुन्छ, जुन लामो केबल चलाउँदा वा पर्याप्त मात्रामा केबल ढुवानी गर्दा फाइदाजनक हुन सक्छ। यद्यपि, एल्युमिनियममा तामाको तुलनामा उच्च विद्युतीय प्रतिरोधात्मकता छ, त्यसैले कन्डक्टर साइजिङले वर्तमान, भोल्टेज ड्रप, र स्थापना अवस्थाहरूको लागि खाता हुनुपर्छ।
प्राथमिक पीवीसी इन्सुलेशनले कन्डक्टरलाई घेरेको छ र विद्युतीय विभाजन प्रदान गर्दछ। यसको मोटाई निर्दिष्ट केबल डिजाइन र लागू उत्पादन मानक अनुरूप हुनुपर्छ। क्षतिग्रस्त इन्सुलेशन, अनुपयुक्त सञ्चालन तापमान, वा गलत स्थापनाले विद्युतीय सुरक्षामा सम्झौता गर्न सक्छ।
बाह्य PVC म्यानले सामान्य मेकानिकल सम्पर्क र वातावरणीय जोखिम विरुद्ध सुरक्षाको तह थप्छ। यद्यपि पीवीसीले नमी र घर्षणको लागि उपयोगी प्रतिरोध प्रस्ताव गर्न सक्छ, सुरक्षाको वास्तविक स्तर सामग्री निर्माण, केबल डिजाइन, र सञ्चालन वातावरणमा निर्भर गर्दछ। एक साधारण PVC म्यान स्वचालित रूपमा UV प्रतिरोध, ज्वाला-retardant प्रदर्शन, वा प्रत्यक्ष दफन लागि उपयुक्तता प्रदान गर्न मान्नु हुँदैन।
परिणामस्वरूप एकल-कोर, राउन्ड निर्माण प्रत्येक इनडोर वा बाहिरी वातावरणमा अप्रतिबन्धित प्रयोगको सट्टा उपयुक्त निश्चित-तारिङ अनुप्रयोगहरूको लागि हो।
कुनै पनि विद्युतीय केबल अर्डर गर्नु अघि प्राविधिक डेटा समीक्षा गर्नुपर्छ। निम्न तालिकाले Qiancheng द्वारा प्रकाशित BLVV विशिष्टताहरूको सारांश दिन्छ। मानहरू उत्पादन सन्दर्भ आयामहरू हुन्, हरेक एल्युमिनियम PVC केबलको लागि विश्वव्यापी मूल्याङ्कन होइन।
| नाममात्र क्रस-सेक्शन | न्यूनतम कन्डक्टर तार गणना | इन्सुलेशन मोटाई (मिमी) | म्यान मोटाई (मिमी) | अधिकतम बाहिरी व्यास (मिमी) | सन्दर्भ वजन (kg/km) |
|---|---|---|---|---|---|
| १ × २.५ मिमी² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 मिमी² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 मिमी² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 मिमी² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 मिमी² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 मिमी² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 मिमी² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 मिमी² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 मिमी² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
महत्त्वपूर्ण विनिर्देश नोट:प्रकाशित तालिकाले प्रत्येक साइजको लागि कन्डक्टर तारहरूको न्यूनतम संख्या पहिचान गर्दछ। खरिदकर्ताहरूले अर्डर गर्नु अघि सप्लायरसँग सटीक कन्डक्टर निर्माण, लागू मापदण्डहरू, मूल्याङ्कन गरिएको सञ्चालन तापमान, हालको बोक्ने क्षमता, र कुनै पनि आवश्यक परीक्षण रिपोर्टहरू पुष्टि गर्नुपर्छ।
उदाहरणका लागि, बाहिरी व्यास र सन्दर्भ वजन केबल मार्ग स्थान, यातायात भार, र सामग्री मात्रा अनुमान गर्न उपयोगी छन्। तिनीहरूले स्वतन्त्र रूपमा स्थापित गर्दैनन् कि केबलले सुरक्षित रूपमा एक विशेष विद्युतीय भार बोक्न सक्छ।
ठूला केबल परिमाणहरू समावेश गर्ने परियोजनाहरूमा एल्युमिनियमको कम घनत्व एक व्यावहारिक फाइदा हो। बराबरको विद्युतीय प्रकार्यको तामा कन्डक्टरको तुलनामा, उचित आकारको एल्युमिनियम कन्डक्टरले कन्डक्टरको वजन घटाउन सक्छ। अन्तिम केबल-वजन तुलनाले समान क्रस-सेक्शनल क्षेत्रहरू तुलना गर्नुको सट्टा विद्युतीय रूपमा उपयुक्त कन्डक्टर आकारहरू प्रयोग गर्नुपर्छ।
इन्सुलेशन र बाहिरी म्यानले पूरक कार्य गर्दछ। प्राथमिक इन्सुलेशनले विद्युतीय विभाजन प्रदान गर्दछ, जबकि म्यानले बाह्य सुरक्षा थप्छ। यो व्यवस्था निश्चित स्थापनाहरूमा उपयोगी हुन सक्छ जहाँ केबल यसको मूल्याङ्कन सर्तहरू अनुसार स्थापना गरिन्छ र अत्यधिक मेकानिकल तनावबाट सुरक्षित हुन्छ।
2.5 mm² देखि 70 mm² सम्मको सूचीबद्ध दायराले खरिदकर्ताहरूलाई विभिन्न सर्किट आवश्यकताहरूको लागि धेरै विकल्पहरू दिन्छ। एउटा सानो कन्डक्टरले अपेक्षाकृत कम लोड सर्किट अनुरूप हुन सक्छ, जबकि ठूलो कन्डक्टर उच्च लोड वा लामो केबल मार्गहरूको लागि विचार गर्न सकिन्छ। अन्तिम चयन ईन्जिनियरिङ् गणना र लागू नियमहरूमा आधारित हुनुपर्छ।
नियमित आकार विकल्पहरूले विनिर्देश तुलना र सामग्री योजनालाई सरल बनाउन सक्छ। विशेष लम्बाइ, मात्रा, प्याकेजिङ्ग, वा ज्वाला-प्रतिरोधी सामग्री विकल्पहरू आवश्यक पर्ने परियोजनाहरूका लागि, खरिदकर्ताहरूले उत्पादन वा ढुवानी अघि Qiancheng सँग उपलब्धता र प्राविधिक आवश्यकताहरू पुष्टि गर्नुपर्छ।
यी फाइदाहरू सबैभन्दा अर्थपूर्ण हुन्छन् जब केबल इच्छित अनुप्रयोगसँग मेल खान्छ। कुनै पनि कन्डक्टर सामग्री वा इन्सुलेशन संरचनाले गलत साइजिङ, खराब जडानहरू, वा अनुपयुक्त स्थापना अवस्थाहरूको लागि क्षतिपूर्ति गर्न सक्दैन।
क्वानचेङ को BLVV केबल उपयुक्त निश्चित कम भोल्टेज तारिङ अनुप्रयोगहरूको लागि हो। लागू नियमहरू र पुष्टि गरिएको उत्पादन विशिष्टतामा निर्भर गर्दै, सम्भावित प्रयोगहरू समावेश छन्:
बाहिरी स्थापनाहरूको लागि केबल निर्दिष्ट गर्नु अघि, विशेष PVC ढाँचा र केबल डिजाइन अपेक्षित एक्सपोजरको लागि अनुमोदित छ कि छैन जाँच गर्नुहोस्। प्रत्यक्ष दफन, उच्च-प्रभाव वातावरण, खतरनाक स्थानहरू, वा विशेष फायर-प्रदर्शन वर्गीकरण आवश्यक पर्ने अनुप्रयोगहरूको लागि, उद्देश्य-डिजाइन गरिएको र उचित रूपमा प्रमाणित केबल आवश्यक हुन सक्छ।
उपयुक्त केबल छनोट गर्नको लागि अपेक्षित वर्तमानसँग नाममात्र क्रस-सेक्शनल क्षेत्र मिलाउनु भन्दा बढी आवश्यक छ। एक भरपर्दो छनोट प्रक्रियाले पूर्ण विद्युतीय सर्किट र यसको स्थापना वातावरणलाई विचार गर्दछ।
300/500V रेटिङ सर्किट र लागू हुने बिजुली कोडको लागि उपयुक्त छ भनी प्रमाणित गर्नुहोस्। केबल फरक भोल्टेज वर्गको लागि उपयुक्त छ भनेर मान्नुहोस् किनभने यसको भौतिक निर्माण समान देखिन्छ।
अपेक्षित लोड वर्तमान, सर्किट लम्बाइ, परिवेशको तापक्रम, स्थापना विधि, अन्य केबलहरूसँग समूहीकरण, र स्वीकार्य भोल्टेज ड्रप निर्धारण गर्नुहोस्। एल्युमिनियमको विद्युतीय प्रतिरोध तामाको भन्दा उच्च छ, त्यसैले आकारको लागि सीधा प्रतिस्थापन उपयुक्त नहुन सक्छ।
नमी, सूर्यको किरण, रसायन, घर्षण, प्रभाव, र गर्मीको सम्भावित जोखिम पहिचान गर्नुहोस्। थप कन्ड्युट, ट्रंकिङ, समर्थन, वा मेकानिकल सुरक्षा आवश्यक छ कि छैन भनेर पुष्टि गर्नुहोस्।
एल्युमिनियम कन्डक्टरहरूलाई टर्मिनलहरू र विशेष रूपमा एल्युमिनियमका लागि उपयुक्त कनेक्टरहरू चाहिन्छ। अनुमति दिइएको कन्डक्टर साइज, टर्मिनल सामग्री, तयारी विधि, र टाइटनिङ टर्क पुष्टि गर्नुहोस्। गलत जडानहरूले अत्यधिक प्रतिरोध र ओभरहेटिंग हुन सक्छ।
अर्डर पुष्टि गर्नु अघि, प्राविधिक डेटा पाना, लागू उत्पादन मानकहरू, परीक्षण कागजातहरू, प्याकेजिङ विवरणहरू, र डेलिभरी तालिका अनुरोध गर्नुहोस्। ठूला परियोजनाहरूका लागि, आपूर्ति गरिएको केबल मार्किङ र ब्याच कागजातहरू स्वीकृत विनिर्देशहरूसँग मेल खान्छ भनी पुष्टि गर्नुहोस्।
सही स्थापना विश्वसनीय विद्युत प्रदर्शन प्राप्त गर्न आवश्यक छ। सही स्पेसिफिकेशनमा निर्मित केबल पनि असुरक्षित हुन सक्छ यदि यो स्थापित वा गलत तरिकाले समाप्त भयो भने।
जहाँ आल्मुनियम कन्डक्टरहरू तामा कन्डक्टरहरूसँग जडान हुन्छन्, सामग्रीहरूको विशिष्ट संयोजनको लागि डिजाइन गरिएको अनुमोदित कनेक्टरहरू प्रयोग गर्नुहोस्। जडान विधिले अनुकूलता, सम्पर्क प्रतिरोध, र कनेक्टर निर्माता द्वारा निर्दिष्ट कुनै पनि तयारी आवश्यकताहरू सम्बोधन गर्नुपर्छ।
आगो-सुरक्षा आवश्यकताहरूको माग भएका परियोजनाहरूको लागि, सटीक ज्वाला-प्रतिरोधी वर्गीकरण र समर्थन परीक्षण प्रमाण पुष्टि गर्नुहोस्। केबलले एक विशेष आगो सुरक्षा मापदण्ड पूरा गर्छ भनेर PVC म्यानले मात्रै स्थापित गर्दैन।
प्रकाशित उत्पादन विवरणले 300/500V को मूल्याङ्कन गरिएको भोल्टेज निर्दिष्ट गर्दछ। सँधै स्थापना गर्नु अघि इच्छित सर्किटको आवश्यकताहरू विरुद्ध उत्पादन चिन्ह र कागजातहरू प्रमाणित गर्नुहोस्।
एल्युमिनियमले कम घनत्व प्रदान गर्दछ र कन्डक्टरको वजन घटाउन सक्छ, जुन ह्यान्डलिंग र यातायातको लागि उपयोगी छ। यद्यपि, एल्युमिनियममा तामाको तुलनामा उच्च विद्युतीय प्रतिरोधात्मकता छ। कन्डक्टर आकार, टर्मिनल अनुकूलता, र स्थापना आवश्यकताहरू त्यसैले सावधानीपूर्वक मूल्याङ्कन गरिनु पर्छ।
क्वानचेङ को प्रकाशित BLVV निर्दिष्टीकरण तालिकाले 2.5, 4, 6, 10, 16, 25, 35, 50, र 70 mm² को नाममात्र क्रस-सेक्शनहरू सूचीबद्ध गर्दछ। हालको उपलब्धता र कुनै विशेष आकार वा लम्बाइ आवश्यकताहरू सिधै आपूर्तिकर्तासँग पुष्टि गर्नुहोस्।
उत्पादन विशिष्टता र स्थापना अवस्थाहरूले अनुमति दिँदा यो निश्चित बाहिरी निश्चित-तारिङ अनुप्रयोगहरूको लागि उपयुक्त हुन सक्छ। प्रत्यक्ष सूर्यको प्रकाश, पानीको जोखिम, तापक्रम, र यान्त्रिक क्षतिको मूल्याङ्कन गर्नुपर्छ। सबै PVC- म्यान भएका केबलहरू लामो समयसम्म UV एक्सपोजर वा प्रत्यक्ष गाड्नका लागि उपयुक्त छन् भनी नसोच्नुहोस्।
होइन। ज्वाला-प्रतिरोधी कार्यसम्पादन विशिष्ट सामग्री ढाँचा, केबल डिजाइन, र लागू परीक्षण मानकमा निर्भर गर्दछ। यदि ज्वाला-प्रतिरोधी प्रदर्शन आवश्यक छ भने, आपूर्ति गरिएको संस्करण र यसको समर्थन परीक्षण कागजातहरूको पुष्टिकरण अनुरोध गर्नुहोस्।
चयनले लोड वर्तमान, केबल लम्बाइ, भोल्टेज ड्रप, परिवेशको तापमान, स्थापना विधि, केबल समूह, र स्थानीय बिजुली आवश्यकताहरूको लागि खाता हुनुपर्छ। एक योग्य विद्युतीय डिजाइनरले नाममात्र क्रस-सेक्शनमा भर पर्नुको सट्टा अन्तिम कन्डक्टर साइज प्रमाणित गर्नुपर्छ।
केबल मोडेल, मूल्याङ्कन भोल्टेज, कन्डक्टर क्रस-सेक्शन, आवश्यक लम्बाइ, कुल मात्रा, स्थापना वातावरण, लागू मानक, गन्तव्य बजार, प्याकेजिङ आवश्यकताहरू, र कुनै विशेष प्रदर्शन आवश्यकताहरू प्रदान गर्नुहोस्। यो जानकारीले आपूर्तिकर्तालाई विनिर्देश अनुकूलता मूल्याङ्कन गर्न र थप सटीक उद्धरण तयार गर्न मद्दत गर्दछ।
एल्युमिनियम PVC इन्सुलेटेड राउन्ड तार उपयुक्त निश्चित कम भोल्टेज स्थापनाहरूको लागि एक व्यावहारिक विकल्प हो जसलाई हल्का तौल कन्डक्टर र सुरक्षात्मक PVC इन्सुलेशन-र-म्यान संरचना चाहिन्छ। सफल विशिष्टता मूल्य भन्दा बढीमा निर्भर गर्दछ: भोल्टेज मूल्याङ्कन, कन्डक्टर साइजिङ, जडान अनुकूलता, वातावरणीय जोखिम, र अनुपालन कागजातहरू सबैले दीर्घकालीन कार्यसम्पादनलाई प्रभाव पार्छ।
क्वानचेङ ले 2.5 mm² देखि 70 mm² सम्म सूचीबद्ध कन्डक्टर आकारहरू सहित, परियोजना मूल्याङ्कनको लागि BLVV केबल विशिष्टताहरू प्रदान गर्दछ। यदि तपाइँ भवन, कारखाना, वा विद्युत वितरण परियोजनाको लागि केबल सोर्स गर्दै हुनुहुन्छ भने, अन्तिम मोडेल चयन गर्नु अघि तपाइँको प्राविधिक आवश्यकताहरूको समीक्षा गर्नुहोस्। उपलब्ध जानकारीको समीक्षा गर्न एल्युमिनियम पीवीसी इन्सुलेटेड राउन्ड वायर उत्पादन पृष्ठमा जानुहोस्, त्यसपछिहामीलाई सम्पर्क गर्नुहोस्तपाईंको आवश्यक आकार, भोल्टेज, मात्रा, स्थापना अवस्था, र डेलिभरी गन्तव्यको साथ। Qiancheng को टोलीले तपाइँलाई तपाइँको परियोजनाको लागि उपयुक्त विशिष्टता र उद्धरण विवरणहरू छलफल गर्न मद्दत गर्न सक्छ।
