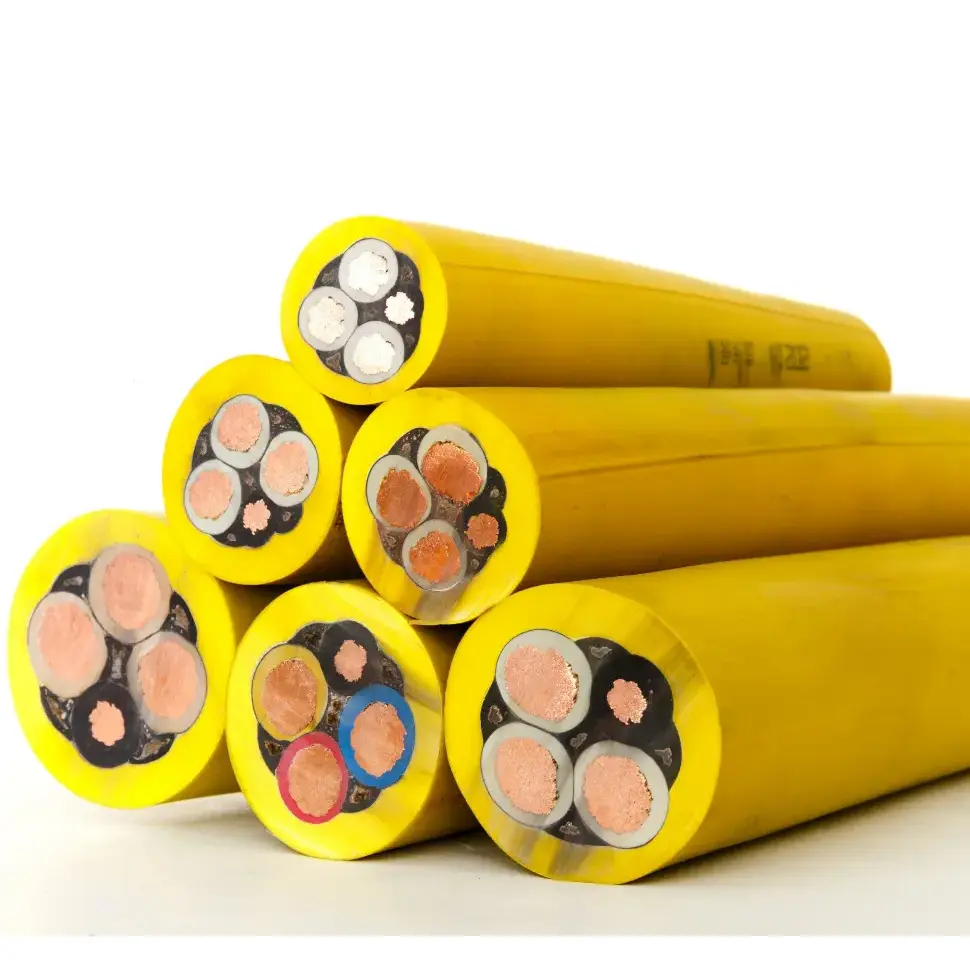

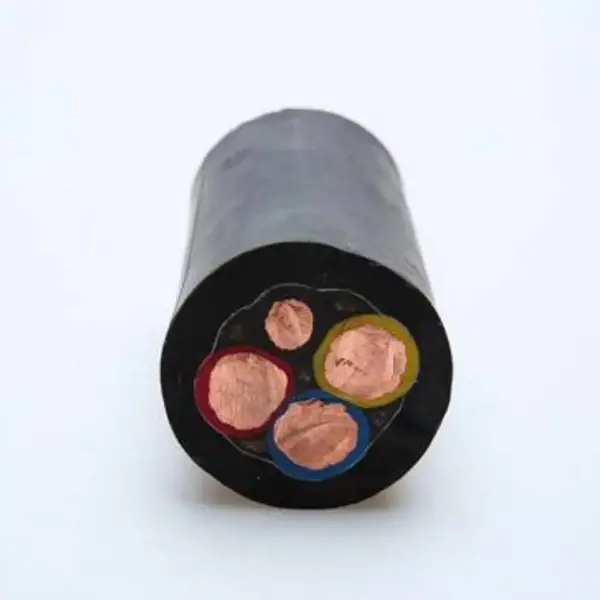

खनन लचिलो शिल्डेड रबर केबल

मोडेलहरू: MYP, MYPT।

माइनिङ फ्लेक्सिबल शिल्डेड रबर केबल भूमिगत खननमा प्रयोग हुने मोबाइल विद्युतीय उपकरणहरूको लागि लचिलो रबर-शीथेड केबल हो। आपूर्ति गरिएको उत्पादन स्पेसिफिकेशनले MT/T 818.7-2009 सन्दर्भ गर्दछ र एक बहु-स्ट्र्यान्डेड कपर कन्डक्टर, विशेष-उद्देश्य रबर इन्सुलेशन, तामा-तार ब्रेडेड शील्डिंग र उच्च-शक्ति रबर म्यान जोड्दछ। निर्माण बारम्बार झुकाउने, तान्नु, टोर्सन र धुलो, चिसो र मेकानिकल सम्पर्कको एक्सपोजर समावेश गर्ने अनुप्रयोगहरूको लागि हो।

उत्पादन निर्दिष्टीकरण र प्राविधिक प्यारामिटर तालिका

मुख्य निर्माण सुविधाहरू

1. लचिलो कपर कन्डक्टर

केबलले बहु-असफल उच्च-शुद्धता अक्सिजन-रहित तामा कन्डक्टर प्रयोग गर्दछ। कडा कन्डक्टर निर्माणको तुलनामा, अड्किएको व्यवस्था मोबाइल स्थापनाहरूको लागि राम्रोसँग उपयुक्त छ जहाँ केबल बारम्बार मोडिएको छ, सारिएको छ वा उपकरण सञ्चालनको क्रममा ट्विस्ट गरिएको छ।

2. रबर इन्सुलेशन र सुरक्षात्मक म्यान

इन्सुलेशन तहको लागि विशेष-उद्देश्य रबर निर्दिष्ट गरिएको छ, जबकि बाहिरी म्यान पहिरन-प्रतिरोधी, तेल-प्रतिरोधी, ड्र्याग-प्रतिरोधी र प्रभाव-प्रतिरोधी रूपमा वर्णन गरिएको छ। यी भौतिक विशेषताहरू भूमिगत मार्गहरूमा सान्दर्भिक छन् जहाँ केबल उपकरण, कोइलाको धुलो, चिसो वा हाइड्रोलिक तेलको सम्पर्कमा आउन सक्छ।

3. तामाको तार ब्रेडेड शील्ड

आपूर्ति गरिएको स्पेसिफिकेशनले कम्तिमा 85% को शिल्डिङ कभरेजको साथ तामा-तार ब्रेडेड शील्ड सूचीबद्ध गर्दछ। एक धातु ढालले केबल र नजिकैको विद्युतीय उपकरणहरू बीचको विद्युत चुम्बकीय युग्मन कम गर्न सक्छ, यद्यपि वास्तविक ढाल प्रभाव केबल स्थापना, ढाल समाप्ति र ग्राउन्डिङमा निर्भर गर्दछ।

4. संयुक्त शक्ति र नियन्त्रण कोर

निर्माणले एउटै केबल असेंबली भित्र शक्ति र नियन्त्रण कोरहरू समावेश गर्न सक्छ। यो व्यवस्था उपयोगी छ जहाँ मोबाइल खनन उपकरणहरूलाई विद्युतीय शक्ति र सम्बन्धित नियन्त्रण जडानहरू आवश्यक पर्दछ, उपकरणको सर्किट कन्फिगरेसनको अधीनमा।

आवेदन सर्तहरू

खनन फ्लेक्सिबल शिल्डेड रबर केबल भूमिगत मोबाइल उपकरणहरूको लागि हो जहाँ विद्युतीय लोडिंग दोहोर्याइएको मेकानिकल आन्दोलनसँग जोडिन्छ। सही मोडेल मूल्याङ्कन भोल्टेज, कन्डक्टर क्रस-सेक्शन, कोर व्यवस्था, केबल लम्बाइ, चाल ढाँचा र वातावरणीय अवस्था अनुसार चयन गर्नुपर्छ।

1. पूर्ण रूपमा यान्त्रिक खनन उपकरण

लचिलो निर्माण मेकानाइज्ड खनन अनुहारहरूमा सञ्चालन हुने मोबाइल उपकरणहरूको लागि प्रयोग गर्न सकिन्छ, जहाँ केबल आन्दोलन र दोहोर्याइएको झुकाव सामान्य सञ्चालनको भाग हो। कन्डक्टरको आकार र कोर कन्फिगरेसन उपकरणको विद्युतीय आवश्यकताहरूसँग मेल खानुपर्छ।

2. भूमिगत सडक उपकरण

भूमिगत सडकमार्गहरूमा सञ्चालन हुने मोबाइल उपकरणहरूलाई तान्नु, प्रभाव र घर्षण प्रतिरोधी केबल चाहिन्छ। उपयुक्त केबल निर्माण निर्धारण गर्दा उपकरणको प्रकार, स्थापना मार्ग र उपलब्ध क्लियरेन्सलाई विचार गर्नुपर्छ।

3. विद्युत चुम्बकीय हस्तक्षेप भएको क्षेत्रहरू

जहाँ उच्च-शक्तिको मोटरहरू, फ्रिक्वेन्सी कन्भर्टरहरू वा अन्य विद्युतीय उपकरणहरू नियन्त्रण वा निगरानी सर्किटहरू नजिक स्थापित हुन्छन्, धातुको संरक्षण तहले विद्युत चुम्बकीय युग्मनलाई सीमित गर्न मद्दत गर्न सक्छ। सही ढाल जडान र ग्राउन्डिङ समग्र स्थापनाको महत्त्वपूर्ण भागहरू रहन्छ।

4. आर्द्र र धुलो भूमिगत अवस्थाहरू

रबर इन्सुलेशन र बाहिरी म्यानले भूमिगत वातावरणको माग गर्ने उद्देश्यले निर्माण प्रदान गर्दछ। वास्तविक वातावरणीय उपयुक्तता पानीको जोखिम, तापक्रम, तेलको सम्पर्क, मेकानिकल लोडिङ र खानीको विशेष आवश्यकताहरू विरुद्ध जाँच गरिनुपर्छ।

केबल चयनको लागि प्राविधिक बिन्दुहरू

1. रेटेड भोल्टेज र कन्डक्टर क्रस-सेक्शन

आपूर्ति गरिएको स्पेसिफिकेशनले 0.66/1.14 kV को रेटेड भोल्टेज र 10 mm² देखि 150 mm² सम्म कन्डक्टर क्रस-सेक्शनहरू सूचीबद्ध गर्दछ। चयनले उपकरणको लोड, स्वीकार्य भोल्टेज ड्रप, केबलको लम्बाइ र कन्डक्टरको आकार मात्र नभई अपेक्षित स्थापना अवस्थाहरू विचार गर्नुपर्छ।

2. यान्त्रिक आन्दोलन

मोबाइल खनन उपकरणहरूको लागि, केबलले बारम्बार झुकाउने, टोर्सन र तानेको अनुभव गर्न सक्छ। कन्डक्टर स्ट्र्यान्डिङ, इन्सुलेशन, म्यान र स्थापना त्रिज्यालाई विशेष उपकरण लेआउटको लागि केबल मूल्याङ्कन गर्दा सँगै विचार गर्नुपर्छ।

3. सुरक्षा आवश्यकताहरू

आपूर्ति गरिएको उत्पादनले ≥85% को कभरेजको साथ तामाको तार ब्रेडेड शील्ड प्रयोग गर्दछ। यदि केबल चर-फ्रिक्वेन्सी ड्राइभ वा उच्च-शक्ति मोटरहरूको नजिक स्थापना गरिएको छ भने, आवश्यक परिरक्षण व्यवस्था उपकरण निर्माताको आवश्यकताहरू र खानीको विद्युतीय डिजाइनको विरुद्धमा जाँच गरिनु पर्छ।

4. ज्वाला-retardant आवश्यकताहरू

आपूर्ति गरिएको प्राविधिक डेटाले MT 386 खनन ज्वाला-प्रतिरोधी आवश्यकताहरू र ज्वाला हटाउने पछि आत्म-निभाउनेसँग अनुपालन गर्दछ। जहाँ कुनै परियोजनालाई विशिष्ट खानी-सुरक्षा प्रमाणीकरण वा थप परीक्षण कागजातहरू चाहिन्छ, ती आवश्यकताहरू खरिद गर्नु अघि सही केबल मोडेलको लागि पुष्टि गरिनुपर्छ।

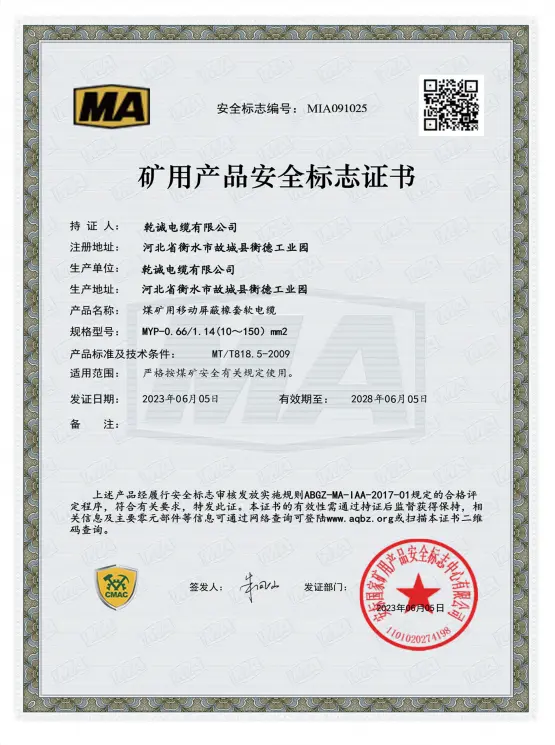

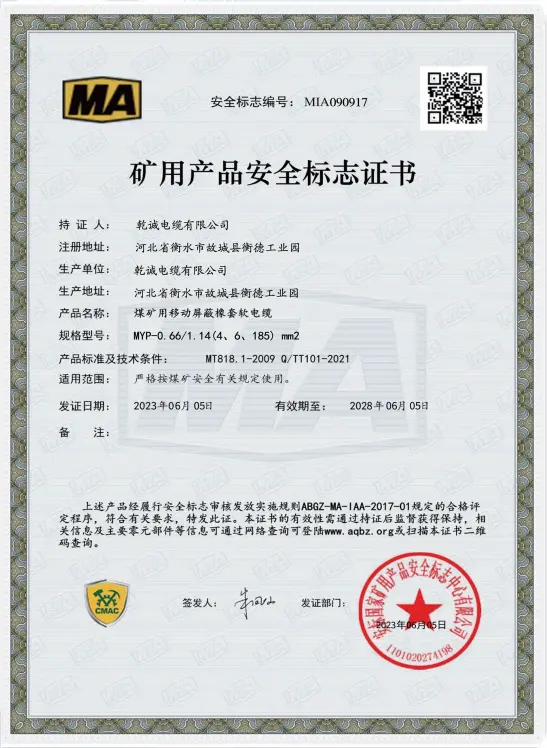

गुणस्तर नियन्त्रण र प्राविधिक दस्तावेज

खनन केबल खरिदको लागि, प्राविधिक प्रमाणीकरणले मोडेल, मूल्याङ्कन भोल्टेज, कन्डक्टर क्रस-सेक्शन, कोर व्यवस्था, ढाल निर्माण, विद्युतीय प्रतिरोध र लागू परीक्षण आवश्यकताहरू समावेश गर्नुपर्छ। यी विवरणहरूले सामान्य प्रदर्शन विवरणहरू भन्दा उत्पादन चयन र स्वीकृतिको लागि स्पष्ट आधार प्रदान गर्दछ।

Qiancheng चयन गरिएको केबल मोडेल र परियोजना आवश्यकताहरु अनुसार उत्पादन विशिष्टता र समर्थन प्राविधिक कागजात प्रदान गर्न सक्नुहुन्छ। जहाँ प्रमाणीकरण, परीक्षण रिपोर्ट वा अन्य निरीक्षण रेकर्डहरू आवश्यक छ, लागू कागजातहरू उद्धरण र अर्डर-समीक्षा चरणमा पुष्टि गरिनु पर्छ।

अर्डर गर्नु अघि के पुष्टि गर्नुपर्छ?

1. उपकरण र अनुप्रयोग

उपकरणको प्रकार, सञ्चालन वातावरण र केबल स्थिर वा मोबाइल सञ्चालनको लागि प्रयोग गरिने छ कि छैन प्रदान गर्नुहोस्। यसले लचिलो निर्माण र ढाल व्यवस्था वास्तविक स्थापनासँग मेल खान्छ कि भनेर निर्धारण गर्न मद्दत गर्दछ।

२. विद्युतीय आवश्यकताहरू

मूल्याङ्कन गरिएको भोल्टेज, कन्डक्टर क्रस-सेक्शन, पावर कोरहरूको संख्या, नियन्त्रण-कोर आवश्यकताहरू र केबल लम्बाइ पुष्टि गर्नुहोस्। लामो केबल चलाउनको लागि, भोल्टेज ड्रप र कन्डक्टर प्रतिरोध पनि विचार गर्नुपर्छ।

3. मेकानिकल अवस्थाहरू

ड्र्याग फ्रिक्वेन्सी, झुकाउने दिशा, न्यूनतम स्थापना त्रिज्या, मेसिनरीसँग सम्पर्क र सम्भावित प्रभाव बारे जानकारीले उपयुक्त केबल निर्माण निर्धारण गर्न मद्दत गर्न सक्छ।

4. कागजात आवश्यकताहरू

उत्पादन वा ढुवानी गर्नु अघि, खानी, उपकरण निर्माता वा परियोजना विशिष्टता द्वारा आवश्यक खानी मापदण्डहरू, प्रमाणीकरण आवश्यकताहरू, निरीक्षण रेकर्डहरू र अन्य प्राविधिक कागजातहरू पुष्टि गर्नुहोस्।

FAQ

Q1: के विशिष्टताहरू उपलब्ध छन्?

A: आपूर्ति गरिएको स्पेसिफिकेशनले MYP र MYPT मोडेलहरू सूचीबद्ध गर्दछ, 0.66/1.14 kV को मूल्याङ्कन गरिएको भोल्टेज र कन्डक्टर क्रस-सेक्शनहरू 10 mm² देखि 150 mm² सम्म। आवश्यक कोर व्यवस्था उपकरण र सर्किट डिजाइन अनुसार पुष्टि गर्नुपर्छ।

Q2: ढाल तह को कार्य के हो?

A: केबलले ≥85% को कभरेज कभरेजको साथ तामाको तारको ब्रेडेड शील्ड प्रयोग गर्दछ। ढालले नजिकैको विद्युतीय उपकरणबाट विद्युत चुम्बकीय युग्मन कम गर्न मद्दत गर्न सक्छ। यसको वास्तविक प्रभावकारिता पूर्ण स्थापनामा निर्भर गर्दछ, ढाल समाप्ति र ग्राउन्डिङ सहित।

Q3: मोबाइल भूमिगत उपकरणहरूको लागि केबल प्रयोग गर्न सकिन्छ?

A: लचिलो कन्डक्टर र रबर निर्माण मोबाइल अनुप्रयोगहरूको लागि हो जसमा बारम्बार झुकाउने, टोर्सन र ड्र्यागिंग समावेश छ। अन्तिम चयनले उपकरणको आन्दोलन, केबल राउटिङ, भोल्टेज, कन्डक्टरको आकार र वातावरणीय अवस्थालाई ध्यानमा राख्नुपर्छ।

Q4: यस केबलको लागि कुन मापदण्डहरू सन्दर्भ गरिन्छ?

A: उत्पादन जानकारीले MT/T 818.7-2009 माइनिङ केबल स्पेसिफिकेशन र MT 386 माइनिङ फ्लेम-रिटार्डन्ट आवश्यकताहरूको लागि सन्दर्भ गर्दछ। लागू मानक र प्रमाणीकरण कागजातहरू सटीक मोडेल र परियोजना आवश्यकताहरू विरुद्ध पुष्टि गरिनु पर्छ।

Q5: उद्धरणको लागि के जानकारी आवश्यक छ?

A: मुख्य जानकारीमा केबल मोडेल, मूल्याङ्कन भोल्टेज, कन्डक्टर क्रस-सेक्शन, कोर कन्फिगरेसन, आवश्यक लम्बाइ, मात्रा, अनुप्रयोग उपकरण र स्थापना अवस्थाहरू समावेश छन्। कुनै पनि परियोजना-विशिष्ट प्रमाणीकरण वा निरीक्षण-कागजात आवश्यकताहरू पनि प्रदान गरिनुपर्छ।

Q6: प्राविधिक कागजातहरू केबलसँग प्रदान गर्न सकिन्छ?

A: प्राविधिक विनिर्देशहरू र लागू समर्थन कागजातहरू चयन गरिएको मोडेल र परियोजना आवश्यकताहरू अनुसार प्रदान गर्न सकिन्छ। खनन परियोजनाहरूको लागि, आवश्यक प्रमाणपत्रहरू र परीक्षण रेकर्डहरू अर्डरलाई अन्तिम रूप दिनु अघि पुष्टि गरिनु पर्छ।
