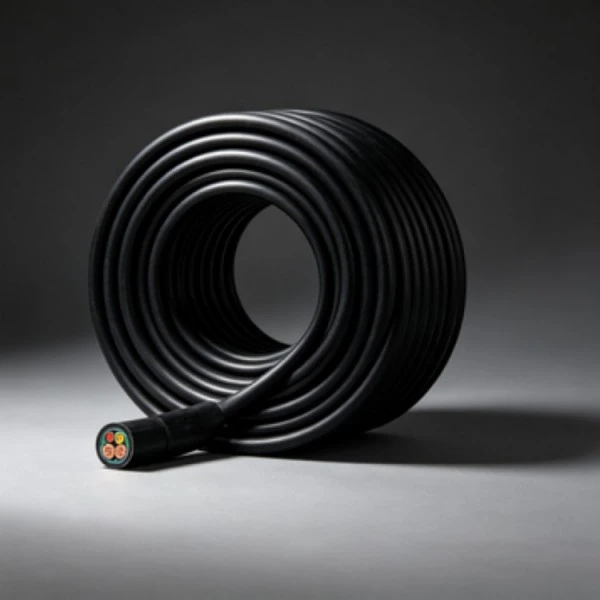

कपर XLPE कम भोल्टेज पावर केबलले कम भोल्टेज पावर ट्रान्समिशन र वितरणको लागि क्रस-लिंक गरिएको पोलिथिन (XLPE) इन्सुलेशनसँग तामा कन्डक्टरहरू संयोजन गर्दछ। उपलब्ध कन्डक्टर आकारहरू सूचीबद्ध विशिष्टताहरूमा समावेश गरिएको ठोस र फसेका कन्डक्टर निर्माणहरू सहित साझा भवन, उपकरण र वितरण अनुप्रयोगहरू समावेश गर्दछ। केबल आकार, स्थापना विधि र परियोजना आवश्यकताहरू उत्पादन अघि पुष्टि गर्नुपर्छ।
| नाममात्र खण्ड (मिमी²) | न्यूनतम कन्डक्टर तारहरू | कन्डक्टर OD (मिमी) | XLPE इन्सुलेशन मोटाई (मिमी) | लगभग इन्सुलेशन OD (मिमी) | अधिकतम कन्डक्टर प्रतिरोध 20℃ (Ω/किमी) मा |
|---|---|---|---|---|---|
| 1.5 | 1 | १.३६ ± ०.०२ | 0.7 | 3.0 | 12.1 |
| 1.5 (B) | 7 | १.५६ ± ०.०२ | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | १.७५ ± ०.०२ | 0.7 | 3.4 | 7.41 |
| 2.5 (B) | 7 | २.०१ ± ०.०२ | 0.7 | 3.6 | 7.41 |
| 4 | 1 | २.२२ ± ०.०२ | 0.7 | 3.8 | 4.61 |
| ४ (B) | 7 | २.५२ ± ०.०२ | 0.7 | 4.1 | 4.61 |
| 6 | 1 | २.७२ ± ०.०३ | 0.7 | 4.3 | 3.08 |
| ६ (B) | 7 | ३.०९ ± ०.०३ | 0.7 | 4.7 | 3.08 |
| 10 | 6 | ३.९ ± ०.१० | 0.7 | 5.5 | 1.83 |
| 16 | 6 | ५.० ± ०.१० | 0.7 | 6.6 | 1.15 |
| 25 | 6 | ६.१ ± ०.१० | 0.9 | 8.1 | 0.727 |
| 35 | 6 | ७.१ ± ०.१० | 0.9 | 9.0 | 0.524 |
| 50 | 6 | ८.२ ± ०.१५ | 1.0 | 10.4 | 0.387 |
| 70 | 12 | ९.८ ± ०.१५ | 1.1 | 12.2 | 0.268 |
| 95 | 15 | ११.६ ± ०.१५ | 1.1 | 14.0 | 0.193 |
| 120 | 18 | १३.२ ± ०.१५ | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6 ± 0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | १६.२ ± ०.२० | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | १८.५ ± ०.२० | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | २०.५ ± ०.२० | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | २३.३ ± ०.२० | 2.0 | 27.5 | 0.0470 |

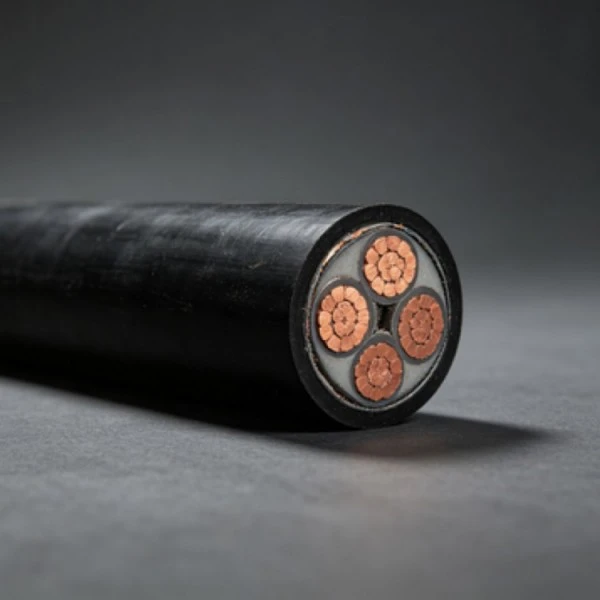

कन्डक्टरले केबलको मुख्य वर्तमान बोक्ने मार्ग प्रदान गर्दछ। आपूर्ति गरिएका स्पेसिफिकेशनहरूमा साना क्रस-सेक्शनहरूमा ठोस र स्ट्रन्डेड निर्माणहरू समावेश छन्, जबकि ठूला आकारहरूले बहु-तार स्ट्र्यान्ड कन्डक्टरहरू प्रयोग गर्छन्। 20 ℃ मा कन्डक्टर प्रतिरोध मानहरू विनिर्देश प्रमाणीकरणको लागि प्राविधिक तालिकामा सूचीबद्ध छन्।
क्रस-लिंक गरिएको पोलिथीनले तामा कन्डक्टरको वरिपरि प्राथमिक विद्युतीय इन्सुलेशन प्रदान गर्दछ। साधारण थर्मोप्लास्टिक पोलिथीनसँग तुलना गर्दा, XLPE सामान्यतया पावर केबलहरूको लागि चयन गरिन्छ जहाँ उच्च थर्मल क्षमता र स्थिर इन्सुलेशन गुणहरू आवश्यक हुन्छन्। वास्तविक सञ्चालन तापमान सीमा लागू उत्पादन विशिष्टता पालना गर्नुपर्छ।
कन्डक्टर व्यास, इन्सुलेशन मोटाई र अनुमानित इन्सुलेटेड व्यास नाममात्र क्रस-सेक्शनसँग भिन्न हुन्छ। टर्मिनलहरू, कन्ड्युट्स, केबल ट्रे र अन्य स्थापना घटकहरूसँग केबल अनुकूलता जाँच गर्दा यी मानहरू महत्त्वपूर्ण हुन्छन्।
इन्सुलेशनले केबल स्थापनाको बेला सामान्य ह्यान्डलिंग विरुद्ध सुरक्षा प्रदान गर्दछ। यद्यपि, केबललाई समर्पित लचिलो वा बख्तरबंद निर्माणको विकल्पको रूपमा व्यवहार गर्नु हुँदैन जहाँ स्थापनामा निरन्तर आन्दोलन, गम्भीर मेकानिकल प्रभाव, अत्यधिक तान्ने बल वा अन्य विशेष अवस्थाहरू समावेश हुन्छन्।
तामा कन्डक्टर र XLPE इन्सुलेशनको संयोजनले विद्युतीय वितरणको लागि परम्परागत कम भोल्टेज पावर-केबल निर्माण प्रदान गर्दछ। कन्डक्टर प्रतिरोध, इन्सुलेशन आयामहरू र भोल्टेज प्रतिरोध आवश्यकताहरू स्वीकृति अघि लागू मानक र परियोजना विशिष्टता विरुद्ध प्रमाणित गरिनु पर्छ।
कपर XLPE कम भोल्टेज पावर केबल नाममात्र करेन्टमा आधारित क्रस-सेक्शन चयन गर्नुको सट्टा विद्युतीय लोड, स्थापना वातावरण र आवश्यक कन्डक्टर निर्माण अनुसार निर्दिष्ट गर्न सकिन्छ।
समाप्त-केबल आयामहरू लागू उत्पादन विशिष्टता विरुद्ध जाँच गरिनु पर्छ। आपूर्ति गरिएको AC भोल्टेज परीक्षण आवश्यकताको लागि, केबलले सहन सक्छ५ मिनेटको लागि ३.५ kVपरिवेश तापमान मा ब्रेकडाउन बिना। लागू परीक्षण प्रक्रिया र स्वीकृति मापदण्ड आदेश गरिएको केबलको लागि सान्दर्भिक मानक विरुद्ध पुष्टि गरिनु पर्छ।
निरन्तर पहिचानले निर्माताको नाम, उत्पादन मोडेल र मूल्याङ्कन गरिएको भोल्टेज समावेश गर्न सक्छ, लागू मार्किङ आवश्यकताहरू अनुसार। विशेष मार्किङ सामग्री उत्पादन अघि पुष्टि गर्न सकिन्छ जब केबल विदेशी वा परियोजना-विशेष अनुप्रयोगको लागि आपूर्ति गरिन्छ।
निरीक्षणले कन्डक्टर प्रतिरोध, आयामी मापन, इन्सुलेशन अवस्था र निर्दिष्ट विद्युतीय परीक्षणहरू कभर गर्न सक्छ। जहाँ परियोजनालाई कारखाना निरीक्षण अभिलेख वा थप परीक्षण कागजातहरू आवश्यक पर्दछ, ती आवश्यकताहरू अर्डर राख्दा पुष्टि गरिनुपर्छ।
केबल ट्रेहरू भवनहरू, कारखानाहरू, बेसमेन्टहरू र यस्तै स्थापनाहरूमा बिजुली वितरणको लागि प्रयोग गर्न सकिन्छ। पावर र कन्ट्रोल केबलहरू बिजुलीको डिजाइन अनुसार व्यवस्थित गरिनु पर्छ, तापको अपव्यय र निरीक्षणको लागि पहुँचको लागि पर्याप्त स्पेसिङको साथ। समर्थन, फिक्सिङ अन्तराल र केबल विभाजन लागू स्थापना विशिष्टता पालना गर्नुपर्छ।
प्रत्यक्ष गाड्नका लागि, केबल मार्ग, गाड्ने गहिराइ, माटोको अवस्था र मेकानिकल संरक्षण परियोजना डिजाइन अनुसार निर्धारण गर्नुपर्छ। बिछ्याउने क्रममा तीखो वस्तुहरू र अत्यधिक मेकानिकल तनावबाट बच्नुपर्छ। जहाँ स्थापना उत्खनन वा बाह्य प्रभावमा पर्न सक्छ, अतिरिक्त मेकानिकल सुरक्षा विचार गर्नुपर्छ।
कन्ड्युट स्थापना विभाजन पर्खाल, भुइँ संरचना र अन्य सुरक्षित मार्गहरूमा लुकाइएको तारहरूको लागि प्रयोग गर्न सकिन्छ। नालीको भित्री भाग फोहोर र तीखो किनारहरूबाट मुक्त हुनुपर्छ, र केबल तान्न अनुमति दिइएको मेकानिकल सीमा भित्र रहनुपर्छ। केबल जोडहरू पहुँचयोग्य जंक्शन बक्सहरू वा वितरण उपकरणहरूमा लुकाइएका कन्ड्युट खण्डहरूमा नभई अवस्थित हुनुपर्छ।
उच्च-वृद्धि ठाडो स्थापनाहरूलाई केबलको वजन र फिक्सिङ व्यवस्थामा ध्यान दिन आवश्यक छ। केबलहरू एकल जडान बिन्दुमा कार्य गर्नको लागि तिनीहरूको पूरा वजन अनुमति दिनुको सट्टा उपयुक्त अन्तरालहरूमा समर्थित हुनुपर्छ। फिक्सिङ प्रणालीले सेवाको समयमा अत्यधिक आवागमन र मेकानिकल तनावलाई पनि रोक्नुपर्दछ।
बाहिरी स्थापनालाई सूर्यको किरण, तापक्रम, चिस्यान, मेकानिकल सुरक्षा र केबल म्यान निर्माणमा ध्यान दिन आवश्यक छ। ओभरहेड मार्गको लागि, उपयुक्त समर्थन र क्लियरेन्सहरू प्रदान गरिनुपर्छ। जहाँ केबल मूल्याङ्कन गरिएको अनुप्रयोग दायरा बाहिरका अवस्थाहरूमा पर्दा, वैकल्पिक म्यान वा केबल निर्माण आवश्यक हुन सक्छ।
सूचीबद्ध विशिष्टताहरू 1.5 mm² देखि 400 mm² सम्म छन्। साना आकारहरूमा ठोस र अड्किएको कन्डक्टर विकल्पहरू समावेश छन्, जबकि ठूला आकारहरूले बहु-तार फसेका निर्माणहरू प्रयोग गर्छन्। आवश्यक आकार लोड वर्तमान, भोल्टेज ड्रप, स्थापना विधि र लागू विद्युत आवश्यकता अनुसार चयन गरिनु पर्छ।

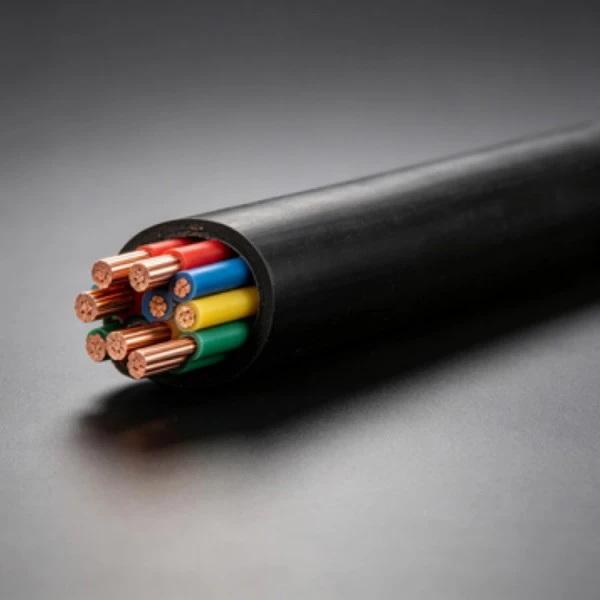

ठोस कन्डक्टरहरूले एकल कन्डक्टर तार प्रयोग गर्छन्, जबकि अड्किएका निर्माणहरूमा धेरै तारहरू हुन्छन्। ठोस कन्डक्टरहरू स्थिर तारहरूको लागि उपयुक्त हुन सक्छ जहाँ लचिलोपन प्रमुख आवश्यकता होइन। अड्किएका कन्डक्टरहरूले सजिलो ह्यान्डलिङ प्रदान गर्दछ जहाँ केबल उपकरणको वरिपरि वा थप जटिल स्थापना मार्गहरू मार्फत रूट गर्न आवश्यक छ।
कन्डक्टर क्रस-सेक्शन, कन्डक्टर निर्माण, मूल्याङ्कन भोल्टेज, आवश्यक केबल लम्बाइ, मात्रा, स्थापना विधि र डेलिभरी गन्तव्य प्रदान गर्नुहोस्। परियोजना आदेशहरूको लागि, लागू मानक, निरीक्षण कागजातहरू, मार्किङ आवश्यकताहरू र प्याकेजिङ्ग विशिष्टताहरू पनि पुष्टि गरिनु पर्छ।
अनुकूलन केबल लम्बाइ र पहिचान चिन्ह उत्पादन विशिष्टता र अर्डर मात्रा अनुसार छलफल गर्न सकिन्छ। अनुकूलन अर्डरहरूको लागि, आवश्यक लम्बाइ, सहिष्णुता, मार्किङ सामग्री, प्याकेजिङ्ग विधि र वितरण तालिका प्रदान गर्नुहोस् ताकि यी विवरणहरू उत्पादन अघि समीक्षा गर्न सकिन्छ।
लागू उत्पादन मानक र खरिद विशिष्टताको आधारमा, निरीक्षणमा कन्डक्टर प्रतिरोध, आयामी मापन, इन्सुलेशन-सम्बन्धित जाँचहरू र AC भोल्टेज परीक्षण समावेश हुन सक्छ। यदि एक परियोजनालाई एक विशेष कारखाना परीक्षण रिपोर्ट वा निरीक्षण ढाँचा आवश्यक छ भने, यो उत्पादन अघि भनिएको हुनुपर्छ।
यसलाई बाहिरी वा भूमिगत अनुप्रयोगहरूको लागि विचार गर्न सकिन्छ जब चयन गरिएको केबल निर्माण र म्यान स्थापना वातावरणको लागि उपयुक्त हुन्छ। माटोको अवस्था, चिस्यान, सूर्यको प्रकाश, मेकानिकल लोडिङ र स्थापना तापमान विनिर्देश पुष्टि हुनु अघि समीक्षा गरिनुपर्छ।
एक मानक कम-भोल्टेज पावर-केबल निर्माण स्वचालित रूपमा लगातार तान्नु, दोहोर्याइएको झुकाउने वा टोर्सनल आन्दोलनको लागि निर्दिष्ट गरिनु हुँदैन। यी आवश्यकताहरू भएका उपकरणहरूले सामान्यतया मोबाइल सेवाको लागि विशेष रूपमा मूल्याङ्कन गरिएको लचिलो केबल निर्माणको लागि कल गर्दछ।
उत्पादन मोडेल, कन्डक्टर क्रस-सेक्शन, कन्डक्टर निर्माण, इन्सुलेशन आयाम, केबल लम्बाइ, मार्किङ र लागू मानक पुष्टि गर्नुहोस्। दोहोरिने परियोजनाहरूका लागि, यी विशिष्टताहरूलाई निरन्तर राख्नाले उत्पादन ब्याचहरू बीचको भिन्नता कम गर्न मद्दत गर्दछ र आगमन निरीक्षणलाई सरल बनाउँछ।
आवश्यक कन्डक्टर साइज, निर्माण, केबल लम्बाइ, मात्रा, स्थापना विधि र गन्तव्य प्रदान गर्नुहोस्।क्वानचेङप्राविधिक आवश्यकताहरू समीक्षा गर्न र उत्पादन अघि उपलब्ध विशिष्टता र कागजात पुष्टि गर्न सक्नुहुन्छ।
