एल्युमिनियम XLPE आगो प्रतिरोधी पावर केबलले परिभाषित आगो-निरन्तर आवश्यकताहरूसँग कम भोल्टेज पावर सर्किटहरूको लागि एल्युमिनियम कन्डक्टर, XLPE इन्सुलेशन, आगो प्रतिरोधी अभ्रक तह र सुरक्षात्मक PVC म्यान प्रयोग गर्दछ। निर्माणलाई भवन वितरण, बाहिरी मार्गहरू, केबल खाडलहरू र अन्य स्थापनाहरूको लागि निर्दिष्ट गर्न सकिन्छ जहाँ विद्युतीय कार्यसम्पादन र आगोको कार्यसम्पादन दुवैलाई विचार गर्न आवश्यक छ।
उत्पादन दायराले 1.5 mm² देखि 1000 mm² सम्म नाममात्र कन्डक्टर क्रस-सेक्शनहरू समावेश गर्दछ। तलको प्राविधिक तालिकाले सम्बन्धित इन्सुलेशन र म्यान मोटाई, अनुमानित बाहिरी व्यास, कन्डक्टर DC प्रतिरोध, परीक्षण भोल्टेज र हावा र प्रत्यक्ष-दफन माटोमा स्थापनाको लागि सन्दर्भ एम्प्यासिटी मानहरू प्रदान गर्दछ।
|
नाममात्र क्रस-सेक्शन (मिमी²) |
इन्सुलेशन मोटाई (मिमी) |
म्यान मोटाई (मिमी) |
अनुमानित केबल बाहिरी व्यास (मिमी) |
कन्डक्टर डीसी प्रतिरोध (Ω/किमी) अल |
परीक्षण भोल्टेज (kV/5 मिनेट) |
हावामा अस्पष्टता (A) (ए) - अल |
प्रत्यक्ष दफन माटो (A)-Al मा Ampacity |
|
१×१.५ |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
१×२.५ |
0.7 |
1.5 |
6 |
≤१२.१ |
3.5 |
26 |
32 |
|
१×४ |
0.7 |
1.5 |
7 |
≤७.४१ |
3.5 |
35 |
42 |
|
१×६ |
0.7 |
1.5 |
7 |
≤४.६१ |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤३.०८ |
3.5 |
59 |
69 |
|
१×१६ |
0.7 |
1.5 |
9 |
≤१.९१ |
3.5 |
78 |
90 |
|
१×२५ |
0.9 |
1.5 |
10 |
≤१.२० |
3.5 |
100 |
115 |
|
१×३५ |
0.9 |
1.5 |
12 |
≤०.८६८ |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤०.६४१ |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤०.४४३ |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤०.३२० |
3.5 |
230 |
240 |
|
१×१२० |
1.2 |
1.5 |
18 |
≤०.२५३ |
3.5 |
370 |
275 |
|
१×१५० |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
१×१८५ |
1.6 |
2.0 |
23 |
≤०.१६४ |
3.5 |
360 |
355 |
|
१×२४० |
1.7 |
2.0 |
25 |
≤०.१२५ |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤०.१०० |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤०.०७७८ |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
१×६३० |
2.4 |
2.3 |
45 |
≤०.०४६९ |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤०.०३६७ |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤०.०२९१ |
3.5 |
1050 |
875 |
केबलले धेरै कार्यात्मक तहहरू प्रयोग गर्दछ, प्रत्येक तहले फरक विद्युतीय वा वातावरणीय उद्देश्यको सेवा गर्दछ। कन्डक्टरले सामान्य सञ्चालनको समयमा करेन्ट बोक्छ, XLPE विद्युतीय इन्सुलेशन प्रदान गर्दछ, अभ्रक तह आगो प्रतिरोधको लागि प्रयोग गरिन्छ, र PVC म्यानले बाह्य मेकानिकल र वातावरणीय सुरक्षा प्रदान गर्दछ। केबल एक विशिष्ट स्थापनाको लागि चयन गर्दा यी प्रकार्यहरू सँगै विचार गर्नुपर्छ।
कन्डक्टर एल्युमिनियमबाट बनेको छ र नाममात्र क्रस-सेक्शनहरूको विस्तृत दायरामा उपलब्ध छ। तामाको तुलनामा, एल्युमिनियमको घनत्व कम हुन्छ, जसले केबलको वजन घटाउन सक्छ र लामो केबल मार्गहरूमा ह्यान्डलिङलाई सरल बनाउन सक्छ। किनभने यसको विद्युतीय प्रतिरोध र समाप्ति विशेषताहरू तामा, कन्डक्टर साइज, स्वीकार्य भोल्टेज ड्रप र जडान विधि केबल चयन गर्दा जाँच गर्नुपर्छ।
अभ्रक टेपले केबल निर्माणको आगो प्रतिरोधी भाग बनाउँछ। निर्दिष्ट आगो-परीक्षण अवस्थाहरू अन्तर्गत, अकार्बनिक अभ्रक सामग्रीले कन्डक्टरको वरिपरि तातो-प्रतिरोधी अवरोध प्रदान गर्दछ र बाहिरी पोलिमेरिक सामग्रीहरू उच्च तापक्रममा पर्दा विद्युतीय इन्सुलेशन कायम राख्न मद्दत गर्दछ। वास्तविक आगो-अखंडता प्रदर्शन लागू उत्पादन परीक्षण रिपोर्ट र परीक्षण विधि विरुद्ध प्रमाणित गरिनु पर्छ।
XLPE, वा क्रस-लिंक गरिएको पोलिथिलीन, कन्डक्टर वरिपरि प्राथमिक इन्सुलेशनको रूपमा प्रयोग गरिन्छ। आपूर्ति गरिएको उत्पादन विशिष्टताले अधिकतम दीर्घकालीन कन्डक्टर सञ्चालनको तापक्रम ९० डिग्री सेल्सियस दिन्छ। XLPE सामान्यतया पावर केबलहरूका लागि चयन गरिन्छ जहाँ उच्च परिचालन तापक्रम क्षमता र थर्मल एजिङ प्रतिरोधी पारंपरिक PVC इन्सुलेशनको तुलनामा आवश्यक हुन्छ।
बाहिरी PVC म्यानले यातायात, बिछ्याउने र सामान्य सेवाको समयमा आन्तरिक केबल तहहरूलाई सुरक्षित गर्दछ। बाहिरी अनुप्रयोगहरूको लागि, म्यान फॉर्म्युलेसन आवश्यक पराबैंगनी, नमी र वातावरणीय जोखिमसँग मिल्नुपर्छ। भूमिगत स्थापनाको लागि, माटोको अवस्था, यान्त्रिक संरक्षण र पानीको जोखिमलाई पनि सबै दफन वातावरणहरू बराबर छन् भनेर मान्नुको सट्टा विचार गर्न आवश्यक छ।
आगो-सम्बन्धित पावर सर्किटहरूको लागि, सान्दर्भिक प्रदर्शन ज्वाला प्रचारमा सीमित छैन। एक आगो-प्रतिरोधी केबल एक परिभाषित आगो परीक्षण अन्तर्गत सर्किटले विद्युतीय निरन्तरता कायम गर्न सक्छ कि भनेर मूल्याङ्कन गरिन्छ। सामान्य विद्युतीय विशेषताहरू, इन्सुलेशन प्रदर्शन, कन्डक्टर प्रतिरोध र स्थापना अवस्थाहरू दैनिक सञ्चालनको समयमा महत्त्वपूर्ण रहन्छन्।
आपूर्ति गरिएको उत्पादन जानकारीले ९० मिनेटको लागि ७५० डिग्री सेल्सियसको आगो प्रतिरोधी परीक्षण अवस्था निर्दिष्ट गर्दछ। यसलाई प्रत्येक आगोमा केबल व्यवहारको विश्वव्यापी भविष्यवाणीको सट्टा उत्पादन-विशिष्ट परीक्षण अवस्थाको रूपमा व्यवहार गर्नुपर्छ। जब केबल निर्माण परियोजनाको लागि पेश गरिन्छ, सम्बन्धित अग्नि-परीक्षण रिपोर्ट, परीक्षण विधि र आवश्यक सर्किट-अखंडता अवधि परियोजना विशिष्टता विरुद्ध जाँच गर्नुपर्छ।
प्राविधिक तालिकाले लागू हुने एल्युमिनियम कन्डक्टर आकारहरूको लागि DC प्रतिरोध मानहरू सूचीबद्ध गर्दछ र हावा र प्रत्यक्ष-दफन माटोमा स्थापनाको लागि छुट्टै एम्प्यासिटी फिगरहरू प्रदान गर्दछ। यी मानहरूलाई परिवेशको तापक्रम, केबल समूह, माटोको थर्मल अवस्था, स्थापनाको गहिराइ, मार्गको लम्बाइ र स्वीकार्य भोल्टेज ड्रपको साथ व्याख्या गरिनुपर्छ।
आपूर्ति गरिएको उत्पादन डेटा अनुसार सूचीबद्ध परीक्षण भोल्टेज 5 मिनेटको लागि 3.5 kV छ। प्रतिरोध-भोल्टेज परीक्षणले केबल इन्सुलेशन प्रणालीको परिभाषित जाँच प्रदान गर्दछ। लागू उत्पादन मानक र परियोजना परीक्षण आवश्यकताहरू अन्तिम स्वीकृति अघि पुष्टि गरिनु पर्छ।
केबल छनोट केवल नाममात्र कन्डक्टर साइजको सट्टा बिजुलीको लोड र स्थापना वातावरणबाट सुरु हुनुपर्छ। आपतकालीन वा आगो-सम्बन्धित सर्किटहरूको लागि, आवश्यक आगो प्रतिरोध अवधि र लागू भवन वा बिजुली आवश्यकताहरू पनि अर्डर गर्नु अघि स्थापित गर्नुपर्छ।
कन्डक्टर क्रस-सेक्शन सञ्चालन वर्तमान, भोल्टेज ड्रप, मार्ग लम्बाइ र स्थापना अवस्थाहरू विरुद्ध जाँच गरिनु पर्छ। लामो मार्गहरूको लागि, भोल्टेज ड्रपले आवश्यक कन्डक्टर आकार निर्धारण गर्न सक्छ जब गणना गरिएको एम्प्यासिटी पर्याप्त छ। प्राविधिक तालिकाका मानहरू उत्पादन सन्दर्भ डेटा हुन् र लागू केबल-साइजिङ विधिसँग प्रयोग गरिनुपर्छ।
केबल ट्रे, शाफ्ट वा समान मार्गहरूमा स्थापना गर्दा, केबल स्पेसिङ, झुकाउने त्रिज्या, परिवेशको तापक्रम र मेकानिकल सुरक्षालाई विचार गर्नुपर्छ। तान्ने क्रममा, केबुललाई तीखो किनारहरू र अत्यधिक मेकानिकल बलबाट जोगाउनु पर्छ जसले म्यान वा आन्तरिक आगो प्रतिरोधी तहहरूलाई क्षति पुर्याउन सक्छ।
बाहिरी ओभरहेड मार्गहरूको लागि, म्यान अपेक्षित यूवी एक्सपोजर र मौसम अवस्थाको लागि उपयुक्त हुनुपर्छ। समर्थन स्पेसिङ, केबल वजन, मेकानिकल लोडिङ र परिवेश तापमान स्थापना समयमा विचार गर्नुपर्छ। केबल मेकानिकल प्रभाव वा अन्य साइट-विशिष्ट खतराहरूको सम्पर्कमा पर्दा थप सुरक्षा आवश्यक हुन सक्छ।
जहाँ केबल निर्माण र परियोजना विशिष्टता, खाडल गहिराई, माटो थर्मल विशेषताहरु, जल निकासी, केबल स्पेसिंग र मेकानिकल संरक्षण द्वारा प्रत्यक्ष गाड्ने अनुमति छ। तालिकामा प्रत्यक्ष-दफन ampacity तथ्याङ्कहरू सन्दर्भ मानहरू हुन् र परियोजना-विशिष्ट केबल गणनालाई प्रतिस्थापन गर्नु हुँदैन।
एल्युमिनियम कन्डक्टरहरूलाई आल्मुनियम कन्डक्टरहरू र निर्दिष्ट विद्युतीय लोडको लागि उपयुक्त टर्मिनलहरू, लगहरू वा कनेक्टरहरू चाहिन्छ। सही स्ट्रिपिङ, कन्डक्टर तयारी, कम्प्रेसन र संयुक्त सुरक्षा महत्त्वपूर्ण छ किनभने खराब रूपमा तयार जडानले सम्पर्क प्रतिरोध बढाउन सक्छ र स्थानीय तताउन सक्छ। समाप्ति विधिले कनेक्टर निर्माताको स्थापना आवश्यकताहरू पालना गर्नुपर्छ।
एल्युमिनियम XLPE आगो प्रतिरोधी पावर केबललाई कम-भोल्टेज सर्किटहरूको लागि विचार गर्न सकिन्छ जहाँ परिभाषित आगो अवस्थाको समयमा निरन्तर विद्युतीय सञ्चालन परियोजना आवश्यकताको भाग हो। विशिष्ट अनुप्रयोगहरूमा आपतकालीन विद्युत वितरण, चयन गरिएको आगो-सम्बन्धित भार, सार्वजनिक भवनहरू, औद्योगिक सुविधाहरू र भूमिगत वितरण मार्गहरू समावेश छन्।
आवेदनहरूमा निर्दिष्ट आपतकालीन पावर सर्किटहरू, फायर पम्पहरू, आपतकालीन प्रकाश र विद्युतीय र आगो-सुरक्षा डिजाइनद्वारा पहिचान गरिएका अन्य भारहरू समावेश हुन सक्छन्। आवश्यक आगो प्रतिरोध अवधि उत्पादन नामबाट मात्र चयन गर्नुको सट्टा परियोजना विशिष्टताबाट पुष्टि गरिनु पर्छ।
अस्पतालहरू, विद्यालयहरू, किनमेल केन्द्रहरू, कार्यालय भवनहरू र अन्य सार्वजनिक सुविधाहरूमा सर्किटहरू हुन सक्छन् जसलाई परिभाषित अग्नि-कार्यसम्पादन विशेषताहरू आवश्यक पर्दछ। केबलको प्रकार, कन्डक्टरको साइज र फायर रेटिङ भवनको विद्युतीय डिजाइन, निकासी रणनीति र लागू हुने स्थानीय नियमहरू अनुसार चयन गरिनुपर्छ।
एल्युमिनियम कन्डक्टर विकल्प औद्योगिक सुविधाहरू, नगरपालिका परियोजनाहरू र अन्य स्थापनाहरूमा लामो कम-भोल्टेज वितरण मार्गहरूको लागि विचार गर्न सकिन्छ जहाँ कन्डक्टर वजन एक इन्जिनियरिङ विचार हो। केबल निर्दिष्ट गर्नु अघि लोड वर्तमान, भोल्टेज ड्रप, मार्ग अवस्था र स्थापना विधि जाँच गर्नुपर्छ।
उत्पादन तालिकामा सूचीबद्ध ठूला कन्डक्टर आकारहरू भूमिगत वितरण मार्गहरूको मूल्याङ्कन गर्दा सन्दर्भको रूपमा प्रयोग गर्न सकिन्छ। केबल खाडलहरू र गाडिएका स्थापनाहरूलाई माटोको अवस्था, जल निकासी, मेकानिकल संरक्षण र थर्मल अपव्ययमा ध्यान दिन आवश्यक छ। विशेष उत्पादन अनुमोदन बिना दीर्घकालीन पानी विसर्जन स्वीकार्य मान्नु हुँदैन।
Qiancheng केबलले आफ्नै उत्पादन सुविधाहरू मार्फत केबल निर्माण गर्दछ र उत्पादन निरीक्षणको लागि परीक्षण क्षमताहरू कायम राख्छ। सान्दर्भिक उत्पादन चरणहरूमा कन्डक्टर प्रशोधन, इन्सुलेशन एक्सट्रुसन, आगो प्रतिरोधी तहको प्रयोग र बाहिरी म्यान एक्सट्रुसन समावेश छ। उत्पादन र निरीक्षण रेकर्डहरूले ब्याच पहिचान र उत्पादन प्रमाणिकरणको लागि समर्थन जानकारी प्रदान गर्न सक्छ।

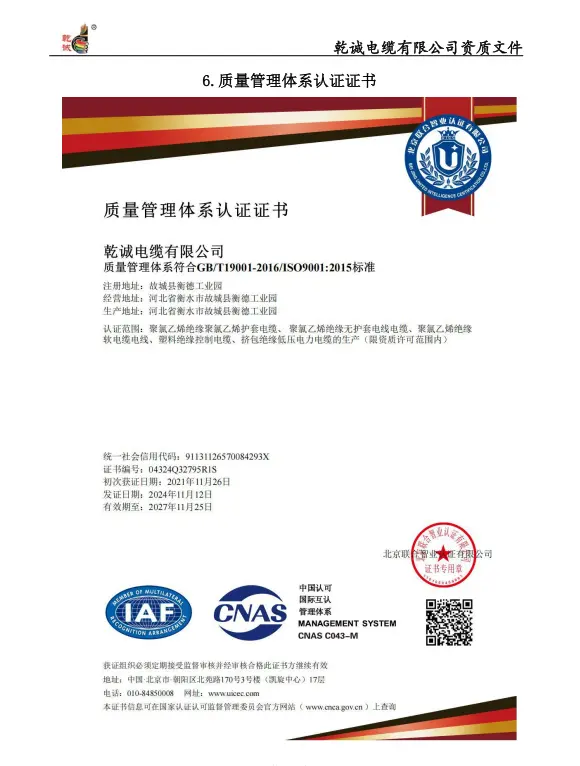

उपलब्ध कम्पनी कागजातहरूमा ISO 9001 गुणस्तर व्यवस्थापन, ISO 14001 वातावरणीय व्यवस्थापन र ISO 45001 व्यावसायिक स्वास्थ्य र सुरक्षा प्रमाणपत्रहरू, सान्दर्भिक उत्पादन योग्यताहरू समावेश छन्। उत्पादन-विशिष्ट आगो-परीक्षण रिपोर्टहरू र विद्युतीय परीक्षण रेकर्डहरू उद्देश्य परियोजनाको आवश्यकताहरू अनुसार समीक्षा गरिनु पर्छ।
लागू हुने मानक केबल निर्माण, मूल्याङ्कन भोल्टेज, फायर-प्रदर्शन आवश्यकता र गन्तव्य बजारमा निर्भर गर्दछ। आपूर्ति गरिएको उत्पादन जानकारीले पावर-केबल निर्माणको लागि GB/T 12706, आगो प्रतिरोध परीक्षणको लागि GB/T 19216, कम-भोल्टेज पावर केबलहरूको लागि IEC 60502-1 र सर्किट-अखंडता परीक्षणको लागि IEC 60331 सन्दर्भ गर्दछ। सटीक मानक संस्करण र परीक्षण कन्फिगरेसन विशिष्ट उत्पादनको लागि यो अनुमोदनको लागि पेश गर्नु अघि पुष्टि गरिनु पर्छ।
निर्यात परियोजनाहरूको लागि, गन्तव्य देश र परियोजना विशिष्टताको आधारमा अतिरिक्त आवश्यकताहरू लागू हुन सक्छ। आवश्यक भएमा, उत्पादन र परीक्षण लागू क्षेत्रीय आवश्यकताहरू अनुसार व्यवस्थित गर्न सकिन्छ, सान्दर्भिक प्राविधिक कागजातहरू र ढुवानी अघि समीक्षा गरिएको अनुरूप कागजातहरू।
उद्धरण वा प्राविधिक समीक्षाको लागि, आवश्यक कन्डक्टर क्रस-सेक्शन, सञ्चालन भोल्टेज, अनुमानित लोड वर्तमान, केबल लम्बाइ, स्थापना विधि, परिवेश वा माटो अवस्था, केबल समूह र स्वीकार्य भोल्टेज ड्रप प्रदान गर्न उपयोगी छ। आगो-सम्बन्धित सर्किटहरूको लागि, आवश्यक आगो-परीक्षण तापक्रम, अवधि र लागू परीक्षण मानक पनि भनिएको हुनुपर्छ।
जहाँ परियोजना स्वीकृति आवश्यक छ, खरिदकर्ताले उत्पाद विवरण, प्राविधिक डेटा, विद्युतीय परीक्षण रेकर्डहरू, फायर-टेस्ट कागजातहरू र आपूर्ति गरिएको केबलमा लागू हुने कम्पनी योग्यता प्रमाणपत्रहरू अनुरोध गर्न सक्छ। उत्पादन गर्नु अघि यी कागजातहरूको समीक्षाले चयन गरिएको निर्माण परियोजना आवश्यकतासँग मेल खान्छ भनेर सुनिश्चित गर्न मद्दत गर्दछ।
फ्लेम रिटार्डन्सीले मुख्यतया केबलको साथ ज्वालाको फैलावटलाई सीमित गर्ने चिन्ता गर्दछ। आगो प्रतिरोधले परिभाषित आगो परीक्षण अन्तर्गत परिभाषित अवधिको लागि विद्युतीय सर्किट अखण्डता कायम राख्न निर्दिष्ट केबल निर्माणको क्षमतासँग सम्बन्धित छ। दुई गुणहरू विनिमेयको रूपमा व्यवहार गर्नु हुँदैन।
आपूर्ति गरिएको उत्पादन जानकारीले ९० मिनेटको लागि ७५० डिग्री सेल्सियस आगो परीक्षण निर्दिष्ट गर्दछ। यो निर्दिष्ट केबल निर्माण को लागी एक परिभाषित परीक्षण अवस्था हो। परियोजना अनुमोदन अघि परीक्षण विधि, केबल कन्फिगरेसन र सर्किट-अखंडता आवश्यकताहरू पुष्टि गर्न लागू परीक्षण रिपोर्ट जाँच गर्नुपर्छ।
एल्युमिनियमको तामाको तुलनामा कम घनत्व हुन्छ, जसले केबलको तौल घटाउन सक्छ र लामो मार्गहरूमा वा स्थापना ह्यान्डलिङलाई विचार गर्ने ठाउँहरूमा उपयोगी हुन सक्छ। यसको उच्च विद्युतीय प्रतिरोधात्मकताको अर्थ हो कि कन्डक्टर साइजिङ र भोल्टेज-ड्रप गणनाहरूले एल्युमिनियमको गुणहरूको लागि खाता बनाउन आवश्यक छ।
उत्पादनलाई बाहिरी ओभरहेड मार्गहरू, केबल खाडलहरू र निर्दिष्ट प्रत्यक्ष-दफन स्थापनाहरूको लागि विचार गर्न सकिन्छ जहाँ केबल निर्माण र परियोजना आवश्यकताहरूले यी विधिहरूलाई अनुमति दिन्छ। वास्तविक स्थापनाको लागि यूभी एक्सपोजर, माटोको अवस्था, जल निकासी, मेकानिकल संरक्षण र थर्मल अपव्ययको मूल्याङ्कन गरिनुपर्छ।
आल्मुनियम कन्डक्टरहरूको लागि स्वीकृत टर्मिनलहरू, लगहरू वा कनेक्टरहरू प्रयोग गर्नुहोस् र सञ्चालन लोडको लागि उपयुक्त। सम्पर्क प्रतिरोध र स्थानीय तापलाई नियन्त्रण गर्नको लागि उचित स्ट्रिपिङ, तयारी, कम्प्रेसन र संयुक्त सुरक्षा महत्त्वपूर्ण छ।
उत्पादन विशिष्टता र परियोजना आवश्यकताहरूमा निर्भर गर्दै, प्राविधिक डेटा, विद्युत परीक्षण रेकर्डहरू, फायर-टेस्ट कागजातहरू र कम्पनी योग्यता प्रमाणपत्रहरू समीक्षाको लागि प्रदान गर्न सकिन्छ। लागू कागजातहरू वास्तविक केबल निर्माण र आवश्यक परीक्षण मानक अनुरूप हुनुपर्छ।
