तामा पीवीसी ज्वाला retardant नियन्त्रण केबल

उत्पादन मोडेलहरू: ZR-KVV अर्थात् Z(A, B, C, D)-KVV, ZR-KVVP अर्थात् Z(A, B, C, D)-KVVP, ZR-KVV22 अर्थात् Z(A, B, C, D)-KVV22, आदि।

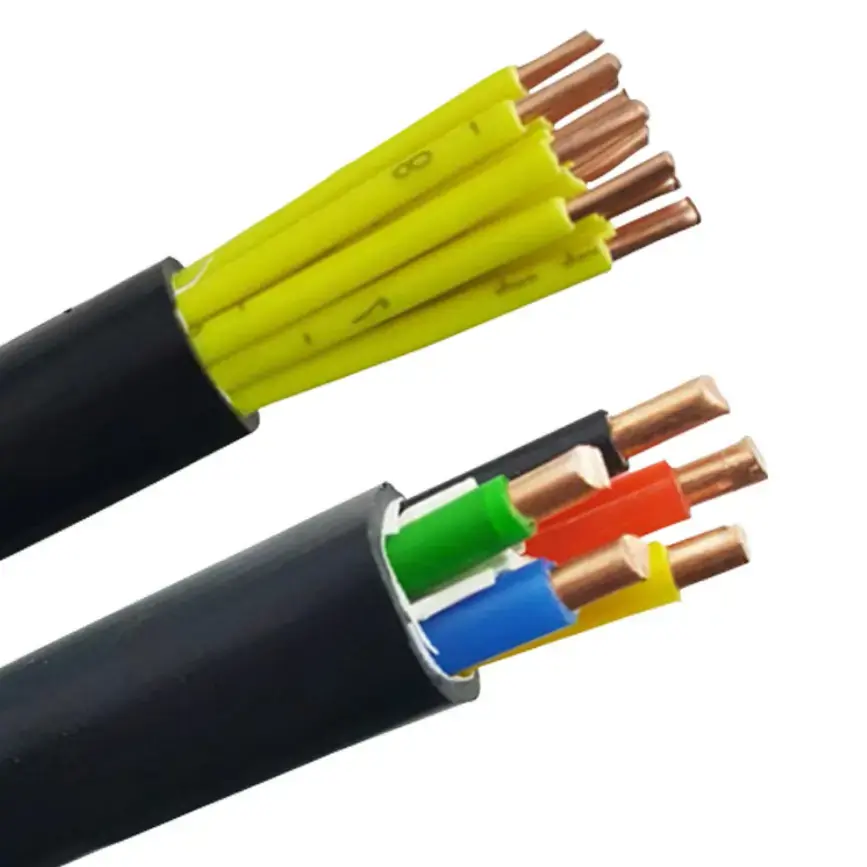

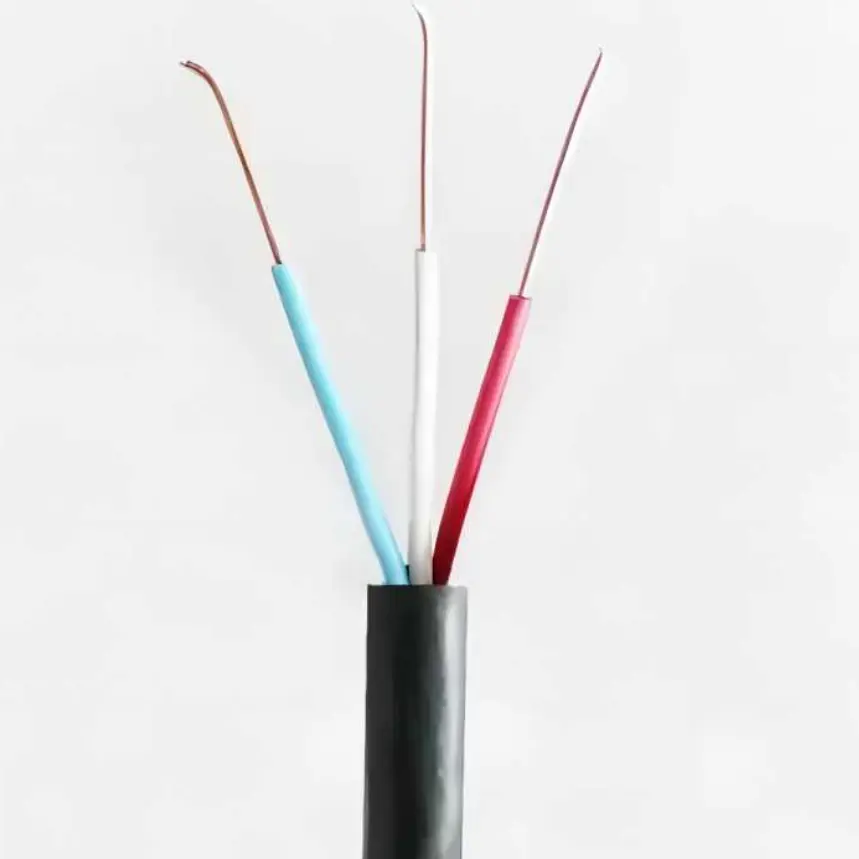

कपर PVC फ्लेम रिटार्डन्ट कन्ट्रोल केबल उच्च-शुद्धता अक्सिजन-रहित तामा कन्डक्टर, अभ्रक टेप र ज्वाला-रिटार्डन्ट PVC इन्सुलेशन र म्यान प्रयोग गरेर 450/750V नियन्त्रण केबल हो। कक्षा 1 ठोस, कक्षा 2 स्ट्रेन्डेड र कक्षा 5 लचिलो कन्डक्टर निर्माणहरू विभिन्न तारहरू अवस्थाहरूको लागि उपलब्ध छन्। केबल औद्योगिक सुविधाहरू, भवनहरू र अन्य कम-भोल्टेज विद्युतीय प्रणालीहरूमा नियन्त्रण, निगरानी र सहायक सर्किटहरूको लागि हो जहाँ ज्वाला-प्रतिरोधी र आगो-प्रतिरोधी प्रदर्शन आवश्यक हुन्छ।

केबल निर्माणमा 2 देखि 61 कोर सम्मको कोर मात्रा सहित वैकल्पिक तामाको तार ब्रेडिङ वा तामाको टेप सिल्डिङ पनि समावेश हुन सक्छ। त्यसकारण चयन कन्डक्टर प्रकार, क्रस-सेक्शन, कोर मात्रा, सुरक्षा आवश्यकताहरू, स्थापना विधि र परियोजनाको लागू फायर-प्रदर्शन आवश्यकताहरूमा आधारित हुन सक्छ।

उत्पादन विशिष्टता आयाम र प्राविधिक प्यारामिटर तालिका

निर्माण र प्रदर्शन

बिभिन्न तारिङ्ग सर्तहरूको लागि कन्डक्टर विकल्पहरू

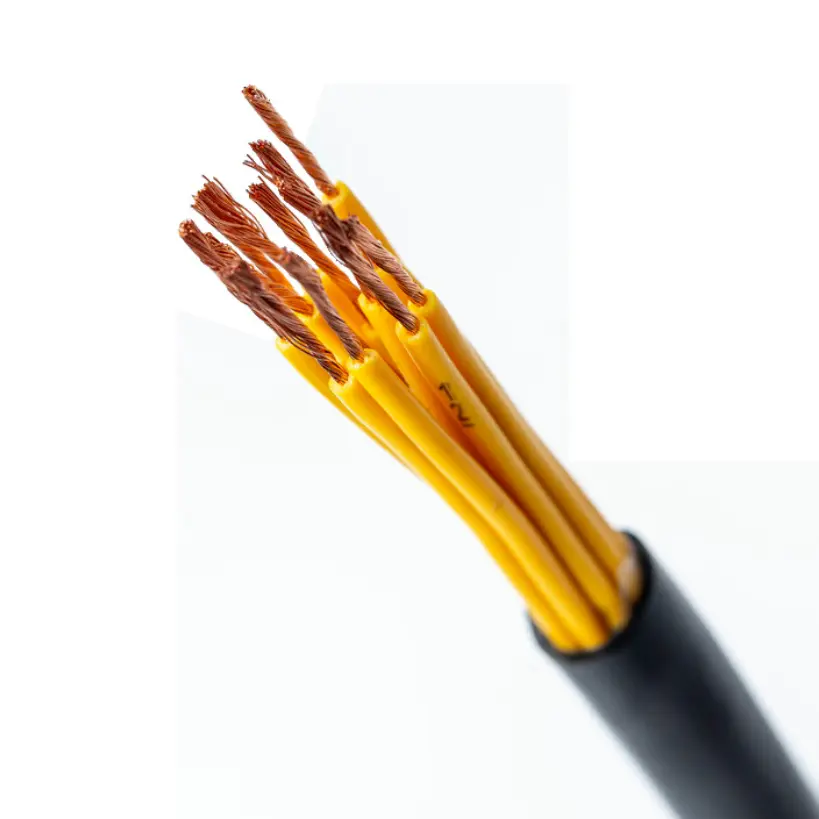

केबल ठोस, स्ट्रेन्डेड वा लचिलो तामा कन्डक्टरहरूसँग उपलब्ध छ। ठोस र अड्किएका निर्माणहरू प्रयोग गर्न सकिन्छ जहाँ केबल मार्ग अपेक्षाकृत निश्चित छ, जबकि लचिलो कन्डक्टरहरू क्याबिनेट तारिङ, उपकरण जडानहरू र सजिलो केबल ह्यान्डलिङ आवश्यक स्थापनाहरूको लागि अधिक सुविधाजनक छन्। उपयुक्त कन्डक्टर निर्माण स्थापना विधि र मेकानिकल आवश्यकताहरु अनुसार चयन गर्नुपर्छ।

मीका टेप र पीवीसी इन्सुलेशन

मीका टेपले कन्डक्टरको वरिपरि आगो प्रतिरोधी तह बनाउँछ, जबकि PVC ले मुख्य विद्युतीय इन्सुलेशन प्रदान गर्दछ। बाहिरी म्यान पनि ज्वाला-retardant PVC बाट बनेको छ। यो संयोजनले केबललाई लागू हुने केबल कन्फिगरेसनका लागि परिभाषित आगो प्रतिरोधी निर्माण र ज्वाला-प्रतिरोधी विशेषताहरू दुवै दिन्छ।

वैकल्पिक ढाल

विद्युत चुम्बकीय हस्तक्षेपलाई विचार गर्न आवश्यक पर्ने सर्किटहरूका लागि, तामाको तार ब्रेडिङ वा तामाको टेप र्‍यापिङलाई शिल्डिङ तहको रूपमा निर्दिष्ट गर्न सकिन्छ। सूचीबद्ध ढाल कवरेज दर ≥80% हो। शिल्डेड निर्माण सिग्नल प्रकार, वरपरको बिजुली उपकरण र स्थापना वातावरण अनुसार चयन गर्नुपर्छ।

जहाँ केबलले व्यावहारिक तारिङ आवश्यकताहरूलाई सम्बोधन गर्दछ

कपर पीवीसी फ्लेम रिटार्डन्ट कन्ट्रोल केबल दुबै स्थिर र अधिक लचिलो नियन्त्रण-तारिङ अवस्थाहरूको लागि कन्फिगर गर्न सकिन्छ। यसले पूर्ण रूपमा फरक कन्डक्टर निर्माणहरू चयन गर्ने आवश्यकतालाई कम गर्छ जब एक परियोजनाले नियन्त्रण क्याबिनेटहरू, उपकरण जडानहरू र एउटै विद्युतीय प्रणाली भित्र निश्चित केबल मार्गहरू समावेश गर्दछ।

नियन्त्रण र निगरानी संकेतहरू बोक्ने सर्किटहरूको लागि, कन्डक्टर प्रतिरोध एक महत्त्वपूर्ण विशिष्टता हो सट्टा केवल एक सामग्री विवरण। प्राविधिक तालिकाले इन्सुलेशन प्रतिरोध, प्रतिरोध-भोल्टेज र कन्डक्टर-प्रतिरोध आवश्यकताहरू प्रदान गर्दछ जुन अर्डर गर्नु अघि प्राविधिक पुष्टिकरणको लागि प्रयोग गर्न सकिन्छ।

जहाँ आगो सुरक्षा विद्युतीय डिजाइनको भाग हो, केबलको ज्वाला-प्रतिरोधी र आगो-प्रतिरोधी विशेषताहरू केबल मार्ग, समर्थन विधिहरू र पूर्ण आगो-सुरक्षा प्रणालीको आवश्यकताहरूको साथ मूल्याङ्कन गरिनुपर्छ। केबल प्रदर्शन स्थापना विधिबाट स्वतन्त्र रूपमा विचार गरिनु हुँदैन।

आवेदन परिदृश्यहरू

1. आगो सुरक्षा प्रणालीहरू: आगो सुरक्षा नियन्त्रण क्याबिनेटहरू, अलार्म-सम्बन्धित सर्किटहरू, धुवाँ-निकास उपकरणहरू र आगो-पानी पम्प नियन्त्रण प्रणालीहरू।

2. पावर सुविधाहरू: विद्युतीय नियन्त्रण क्याबिनेटहरू, जेनेरेटर-सेट सहायक सर्किटहरू र शक्ति वितरण कोठाहरूमा नियन्त्रण वा सिग्नल तारहरू।

3. औद्योगिक स्वचालन: उत्पादन लाइनहरू, मेसिनरी र प्रक्रिया उपकरणहरूको लागि नियन्त्रण प्रणाली जहाँ ज्वाला-प्रतिरोधी केबल निर्माण आवश्यक हुन्छ।

4. बिल्डिङ बिजुली प्रणालीहरू: लिफ्ट नियन्त्रण प्रणाली, केन्द्रीय वातानुकूलित उपकरण, बेसमेन्ट मेसिन कोठा र अन्य भवन स्वचालन अनुप्रयोगहरू।

5. सामान्य औद्योगिक उपकरणहरू: फोहोर पानी-प्रशोधन उपकरण, सुकाउने लाइनहरू, मेसिन उपकरणहरू र अन्य सहायक नियन्त्रण सर्किटहरू।

गुणस्तर र प्राविधिक प्रमाणीकरण

प्राविधिक खरिदका लागि, मुख्य प्रमाणीकरण बिन्दुहरूमा कन्डक्टर निर्माण, कन्डक्टर क्रस-सेक्शन, PVC इन्सुलेशन मोटाई, इन्सुलेशन प्रतिरोध, भोल्टेज प्रतिरोध, कन्डक्टर प्रतिरोध, ढाल कन्फिगरेसन र निर्दिष्ट फायर-प्रदर्शन आवश्यकताहरू समावेश छन्। यी प्यारामिटरहरूले केबल गुणस्तरको सामान्य विवरणहरू भन्दा उत्पादन स्वीकृतिको लागि थप व्यावहारिक आधार प्रदान गर्दछ।

Qiancheng आदेश केबल कन्फिगरेसन अनुसार लागू उत्पादन विशिष्टता र प्राविधिक कागजात प्रदान गर्न सक्नुहुन्छ। ईन्जिनियरिङ् र निर्यात परियोजनाहरूको लागि, परीक्षण रिपोर्टहरू, प्रमाणपत्रहरू, निरीक्षण रेकर्डहरू, प्याकेजिङ्ग र केबल लम्बाइको लागि आवश्यकताहरू उत्पादन अघि पुष्टि गरिनुपर्छ।

विशिष्टता चयन गाइड

कन्डक्टर क्रस-सेक्शन

उपलब्ध कन्डक्टर क्रस-सेक्शन 0.5mm² देखि 10mm² हो। चयन सर्किट प्रकार्य, विद्युतीय लोड, स्वीकार्य कन्डक्टर प्रतिरोध र लागू स्थापना आवश्यकताहरूमा आधारित हुनुपर्छ।

कोर मात्रा

मानक कन्फिगरेसनले 2 देखि 61 कोरहरू कभर गर्दछ। कोर मात्रा उपकरण वा परियोजना द्वारा आवश्यक नियन्त्रण, निगरानी र सहायक सर्किट संख्याबाट निर्धारण गरिनु पर्छ।

सुरक्षा आवश्यकताहरू

जहाँ सिग्नल हस्तक्षेप चिन्ताको विषय हो, तामाको तार ब्रेडिङ वा तामाको टेपको ढाललाई विचार गर्न सकिन्छ। आवश्यक ढाल विधि बिजुली वातावरण र नियन्त्रण-प्रणाली आवश्यकताहरु अनुसार पुष्टि गरिनु पर्छ।

फायर प्रदर्शन

प्राविधिक तालिकाले 90 मिनेटको लागि 830℃ भन्दा कमको आगो जोखिम अवस्था र GB/T 19666 अन्तर्गत ज्वाला-प्रतिरोधी आवश्यकताहरू निर्दिष्ट गर्दछ। आवश्यक परीक्षण अवस्था र कागजातहरू अर्डर प्लेसमेन्ट अघि वास्तविक परियोजना विशिष्टता विरुद्ध पुष्टि गरिनु पर्छ।

FAQ

1. यो केबलको लागि कुन मापदण्डहरू निर्दिष्ट गरिएको छ?

प्राविधिक डेटाले DC कन्डक्टर प्रतिरोधको लागि GB/T 9330 र सूचीबद्ध ज्वाला-retardant आवश्यकताहरूको लागि GB/T 19666 सन्दर्भ गर्दछ। निर्यात परियोजनाको लागि आवश्यक कुनै पनि अतिरिक्त प्रमाणीकरण वा परीक्षण कागजातहरू अर्डर गरिएको केबल कन्फिगरेसन अनुसार पुष्टि गरिनु पर्छ।

2. कस्ता कन्डक्टर निर्माणहरू उपलब्ध छन्?

केबल ठोस कठोर कन्डक्टर वा बहु-स्ट्र्यान्ड लचिलो कन्डक्टरहरूसँग कन्फिगर गर्न सकिन्छ। उपयुक्त निर्माण स्थापना निश्चित छ, एक नियन्त्रण क्याबिनेट मार्फत रूट वा स्थापना को समयमा अधिक लचिलोपन आवश्यक छ कि मा निर्भर गर्दछ।

3. कुन क्रस-सेक्शनहरू र कोर मात्राहरू उपलब्ध छन्?

सूचीबद्ध कन्डक्टर क्रस-सेक्शनहरू 0.5mm² देखि 10mm² सम्म छन्, कोर मात्राहरू 2 देखि 61 कोर सम्म। अन्तिम संयोजन सर्किट डिजाइन र केबल कन्फिगरेसन अनुसार पुष्टि गर्नुपर्छ।

4. के केबललाई ढाल गर्न सकिन्छ?

हो। तामाको तार ब्रेडिङ वा तामाको टेप र्‍यापिङलाई ≥80% को सूचीबद्ध शिल्डिङ कभरेज दरको साथ वैकल्पिक ढाल तहको रूपमा निर्दिष्ट गर्न सकिन्छ।

5. यो कपर PVC फ्लेम रिटार्डन्ट कन्ट्रोल केबल कहाँ सामान्यतया प्रयोग गरिन्छ?

यो आगो सुरक्षा प्रणाली, पावर सुविधा, औद्योगिक स्वचालन उपकरण, बिजुली प्रणाली निर्माण र अन्य औद्योगिक अनुप्रयोगहरूमा नियन्त्रण, निगरानी र सहायक सर्किटहरूको लागि प्रयोग गरिन्छ जहाँ निर्दिष्ट ज्वाला-प्रतिरोधी र आगो-प्रतिरोधी विशेषताहरू आवश्यक हुन्छन्।

6. उद्धरणको लागि कस्तो जानकारी चाहिन्छ?

आवश्यक मोडेल, कन्डक्टर प्रकार, क्रस-सेक्शन, कोर मात्रा, सिल्डिङ आवश्यकता, केबल लम्बाइ, स्थापना वातावरण र लागू फायर-प्रदर्शन आवश्यकताहरू प्रदान गर्नुहोस्। कुनै पनि आवश्यक निरीक्षण रिपोर्टहरू, प्रमाणपत्रहरू वा निर्यात कागजातहरू पनि अग्रिम निर्दिष्ट गरिनु पर्छ।
