आधारभूत उत्पादन मोडेल: N-KVV(NH-KVV)।

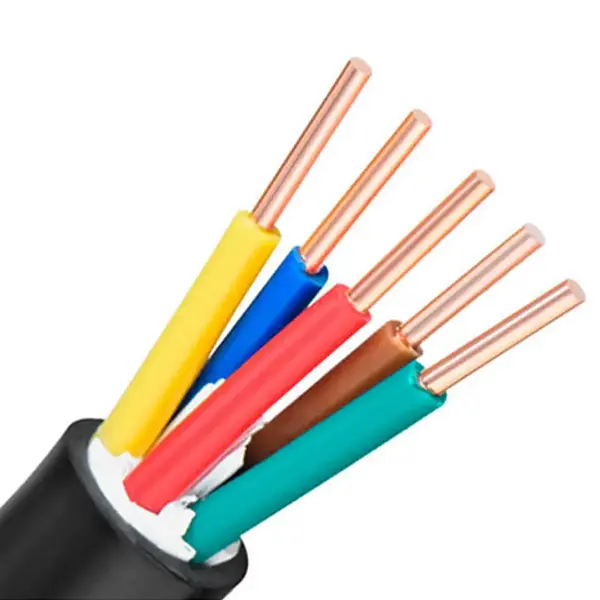

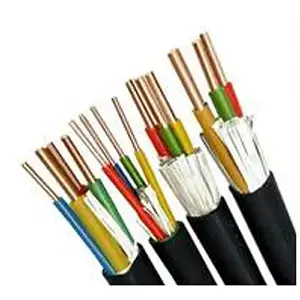

कपर PVC आगो प्रतिरोधी नियन्त्रण केबलले तामाको कन्डक्टर, अभ्रक-टेप आगो-प्रतिरोधी तह र PVC इन्सुलेशन र नियन्त्रण र सहायक सर्किटहरूको लागि म्यान संयोजन गर्दछ जसलाई आगो प्रतिरोधी केबल निर्माण आवश्यक पर्दछ। 450/750V केबल एप्लिकेसनहरूको लागि हो जहाँ फायर एक्सपोजर अन्तर्गत निर्दिष्ट अवधिको लागि सर्किट निरन्तरता कायम राख्नु प्रणाली डिजाइनको भाग हो। कन्डक्टर निर्माणमा निर्भर गर्दै, केबललाई कक्षा १ वा कक्षा ५ तामा कन्डक्टरहरूसँग कन्फिगर गर्न सकिन्छ।
अभ्रक टेपले कन्डक्टरको वरिपरि कुञ्जी आगो प्रतिरोधी तह बनाउँछ, जबकि लचिलो कन्डक्टर विकल्पहरूले केबल ट्रे, कन्ट्रोल क्याबिनेटहरू र उपकरण जडानहरू मार्फत केबललाई सजिलो बनाउँदछ। विशिष्टता चयनले कन्डक्टर क्रस-सेक्शन, कोर मात्रा, स्थापना अवस्थाहरू र पूर्ण विद्युतीय प्रणालीको फायर-प्रदर्शन आवश्यकताहरूलाई ध्यानमा राख्नुपर्छ।
|
नाममात्र क्रस-सेक्शन (मिमी²) |
कन्डक्टरहरूको संख्या |
आगो प्रतिरोधी तह |
पीवीसी इन्सुलेशन मोटाई (मिमी) |
20℃ DC कन्डक्टर प्रतिरोध (Ω/किमी) |
20℃ DC कन्डक्टर प्रतिरोध (Ω/किमी) |
|
|
|
सामग्री |
|
गैर-धातु-प्लेट गरिएको |
धातुले ढाकिएको |
|
0.5 |
१ वा ७ |
मीका टेप |
0.6 |
36.0 |
36.7 |
|
0.75 |
१ वा ७ |
मीका टेप |
0.6 |
24.5 |
24.8 |
|
1.0 |
१ वा ७ |
मीका टेप |
0.6 |
18.1 |
18.2 |
|
1.5 |
१ वा ७ |
मीका टेप |
0.7 |
12.1 |
12.2 |
|
2.5 |
१ वा ७ |
मीका टेप |
0.8 |
7.41 |
7.56 |
|
4 |
१ वा ७ |
मीका टेप |
0.8 |
4.61 |
4.70 |
|
6 |
१ वा ७ |
मीका टेप |
0.8 |
3.08 |
3.11 |
|
सिफारिस गरिएका कोर नम्बरहरू: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। कस्टम कोर नम्बरहरू ग्राहकको अनुरोधमा उपलब्ध छन्। |
सिफारिस गरिएका कोर नम्बरहरू: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। कस्टम कोर नम्बरहरू ग्राहकको अनुरोधमा उपलब्ध छन्। |
सिफारिस गरिएका कोर नम्बरहरू: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। कस्टम कोर नम्बरहरू ग्राहकको अनुरोधमा उपलब्ध छन्। |
सिफारिस गरिएका कोर नम्बरहरू: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। कस्टम कोर नम्बरहरू ग्राहकको अनुरोधमा उपलब्ध छन्। |
सिफारिस गरिएका कोर नम्बरहरू: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। कस्टम कोर नम्बरहरू ग्राहकको अनुरोधमा उपलब्ध छन्। |
सिफारिस गरिएका कोर नम्बरहरू: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61। कस्टम कोर नम्बरहरू ग्राहकको अनुरोधमा उपलब्ध छन्। |
मीका टेप प्रमुख आगो प्रतिरोधी घटक को रूप मा कन्डक्टर वरिपरि स्थित छ। आगोको जोखिम अन्तर्गत, यो तह निर्दिष्ट परीक्षण अवस्थाहरूको लागि विद्युतीय इन्सुलेशन कायम राख्न र आवश्यक अवधिको लागि सर्किट निरन्तरता जोगाउन मद्दत गर्नको लागि हो। वास्तविक आगो प्रतिरोध मूल्याङ्कन परियोजनाको लागि लागू उत्पादन विशिष्टता र परीक्षण विधि विरुद्ध पुष्टि हुनुपर्छ।
कन्डक्टर निर्माण आवश्यक केबल कन्फिगरेसन अनुसार कक्षा 1 वा कक्षा 5 तामामा आधारित हुन सक्छ। प्राविधिक तालिकाले कन्डक्टर मात्रा, क्रस-सेक्शन र 20 ℃ DC प्रतिरोध मानहरू प्रदान गर्दछ, विनिर्देश पुष्टि हुनु अघि विद्युतीय प्यारामिटरहरू जाँच गर्न अनुमति दिन्छ।
PVC ले कन्डक्टरको वरिपरि प्राथमिक इन्सुलेशन प्रदान गर्दछ र केबलको समग्र मेकानिकल सुरक्षामा योगदान गर्दछ। सूचीबद्ध इन्सुलेशन मोटाई नाममात्र क्रस-सेक्शनको साथ परिवर्तन हुन्छ, त्यसैले केबल विशिष्टता आवश्यक कन्डक्टर आकार र स्थापना अवस्थाहरूसँग सँगै चयन गर्नुपर्छ।
कपर PVC फायर रेसिस्टेन्ट कन्ट्रोल केबल सर्किटहरूको लागि हो जहाँ नियन्त्रण, अलार्म, निगरानी वा सहायक प्रकार्यहरू आगोको घटनामा परिभाषित अवधिको लागि उपलब्ध रहन आवश्यक हुन सक्छ। सामान्य सर्किटहरूमा आगो-सुरक्षा नियन्त्रण क्याबिनेटहरू, धुवाँ-निकास उपकरणहरू, फायर पम्पहरू र अन्य विद्युतीय रूपमा नियन्त्रित प्रणालीहरू समावेश छन्।
आगो-प्रतिरोधी प्रकार्य पूर्ण सर्किट डिजाइनको भागको रूपमा विचार गर्नुपर्छ। केबल मार्ग, समर्थन विधि, जडान उपकरण, स्थापना वातावरण र आवश्यक आगो प्रतिरोध वर्गीकरण सबै अन्तिम प्रणाली प्रदर्शन असर गर्न सक्छ।
1. फायर-प्रोटेक्शन इन्जिनियरिङ्: फायर-प्रोटेक्शन लिंकेज कन्ट्रोल क्याबिनेटहरू, फायर अलार्म प्रणालीहरू, धुवाँ निकास फ्यानहरू र फायर-वाटर पम्प नियन्त्रण सर्किटहरू।
2. पावर प्लान्टहरू: विद्युतीय नियन्त्रण क्याबिनेटहरू, जेनेरेटर सेटहरूको लागि माध्यमिक नियन्त्रण लाइनहरू र शक्ति वितरण कोठाहरूमा नियन्त्रण वा सिग्नल तारहरू।
3. मेटालर्जिकल उद्योग: मेटलर्जिकल कार्यशालाहरूमा उत्पादन-लाइन उपकरणहरूको लागि स्वचालित सञ्चालन कन्सोल र नियन्त्रण सर्किटहरू।
4. भवन निर्माण: बेसमेन्ट मेसिन कोठा, केन्द्रीय वातानुकूलित प्रणाली र लिफ्ट आगो सुरक्षा लिङ्केज नियन्त्रण प्रणाली।
5. सामान्य उद्योग: फोहोर पानी प्रशोधन उपकरण, सुख्खा उत्पादन लाइन र मेसिन-उपकरण समर्थन नियन्त्रण सर्किट जहाँ आगो प्रतिरोधी निर्माण आवश्यक छ।
आवश्यक क्रस-सेक्शन विद्युतीय लोड, सर्किट प्रकार्य, स्वीकार्य कन्डक्टर प्रतिरोध र लागू स्थापना आवश्यकताहरूबाट निर्धारण गरिनुपर्छ। उपलब्ध डाटाले 0.5mm² देखि 6mm² सम्मको नाममात्र क्रस-सेक्शनहरू समावेश गर्दछ।
कोर मात्रा नियन्त्रण, अलार्म, निगरानी र सहायक सर्किट बोक्ने संख्या अनुरूप हुनुपर्छ। तालिकाले 61 कोर मार्फत सिफारिस गरिएका कोर कन्फिगरेसनहरू सूचीबद्ध गर्दछ, आपूर्ति गरिएको विशिष्टता अनुसार उपलब्ध अनुकूलन कोर मात्राहरू सहित।
जहाँ केबलहरू कन्ट्रोल क्याबिनेटहरू, ट्रे वा उपकरण जडानहरूबाट गुजर्नु पर्छ, कन्डक्टर निर्माण र स्वीकार्य झुकाउने अवस्थाहरू सँगै विचार गर्नुपर्छ। आवश्यक झुकाउने त्रिज्या केवल कन्डक्टर प्रकारबाट ग्रहण गर्नुको सट्टा लागू केबल विशिष्टताबाट पुष्टि गरिनु पर्छ।
आगो प्रतिरोधी केबलहरू आवश्यक परीक्षण अवधि, आगो जोखिम अवस्था र प्रणाली मानक अनुसार चयन गर्नुपर्छ। केबल "आगो प्रतिरोधी" शब्द द्वारा मात्र निर्दिष्ट गरिनु हुँदैन; आवश्यक प्रदर्शन वर्गीकरण र समर्थन परीक्षण कागजात पनि पुष्टि गरिनु पर्छ।
परियोजना खरिदका लागि, मुख्य प्रमाणीकरण बिन्दुहरूमा कन्डक्टर सामग्री र निर्माण, नाममात्र क्रस-सेक्शन, कन्डक्टर प्रतिरोध, अभ्रक-टेप कन्फिगरेसन, PVC इन्सुलेशन मोटाई र समाप्त-केबल आयामहरू समावेश छन्। यी मापनयोग्य विशेषताहरूले आपूर्ति गरिएको केबललाई सहमत प्राविधिक विशिष्टतासँग तुलना गर्नको लागि व्यावहारिक आधार प्रदान गर्दछ।

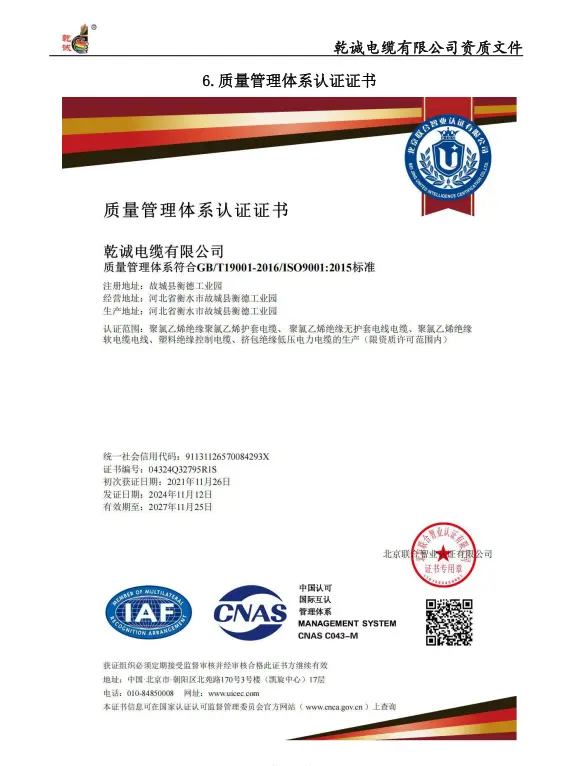

निर्यात वा ईन्जिनियरिङ् आदेश को लागी, Qiancheng केबल विशिष्टता र परियोजना आवश्यकताहरु अनुसार आवश्यक उत्पादन कागजात समन्वय गर्न सक्नुहुन्छ। यदि एक विशिष्ट आगो-प्रतिरोध परीक्षण रिपोर्ट, प्रमाणपत्र वा निरीक्षण कागजात आवश्यक छ भने, यो अर्डर पुष्टिकरण अघि पहिचान गर्नुपर्छ ताकि लागू कागजातहरू वास्तविक केबल कन्फिगरेसन विरुद्ध जाँच गर्न सकिन्छ।
मूल्याङ्कन भोल्टेज 450/750V छ। यो नियन्त्रण, निगरानी र सहायक सर्किट को लागी लक्षित छ जहाँ निर्दिष्ट आगो प्रतिरोधी निर्माण आवश्यक छ।
मीका टेप कन्डक्टर वरिपरि आगो प्रतिरोधी तह रूपमा प्रयोग गरिन्छ। यसको कार्य निर्दिष्ट आगो परीक्षण अवस्थाहरूमा विद्युतीय इन्सुलेशन र सर्किट निरन्तरता कायम राख्न मद्दत गर्नु हो।
तालिकाले 0.5mm² देखि 6mm² सम्मको नाममात्र क्रस-सेक्शनहरू समावेश गर्दछ, सम्बन्धित कन्डक्टर कन्फिगरेसनहरू, PVC इन्सुलेशन मोटाई र 20℃ DC कन्डक्टर प्रतिरोध मानहरू।
सूचीबद्ध सिफारिस गरिएका कोर नम्बरहरू 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 र 61 हुन्। परियोजना विशिष्टता अनुसार अनुकूलन कोर मात्राहरू छलफल गर्न सकिन्छ।
यो आगो-सुरक्षा नियन्त्रण प्रणाली, पावर प्लान्ट नियन्त्रण सर्किट, धातुकर्म उपकरण, निर्माण मेकानिकल र विद्युतीय प्रणाली, फोहोर पानी-उपचार उपकरण र अन्य औद्योगिक नियन्त्रण अनुप्रयोगहरूमा लागू गर्न सकिन्छ जहाँ आगो प्रतिरोधी केबल निर्माण आवश्यक छ।
स्पेसिफिकेशन पुष्टिकरणको लागि, आवश्यक मोडेल, कन्डक्टर क्रस-सेक्शन, कोर मात्रा, केबल लम्बाइ, स्थापना वातावरण, आगो प्रतिरोध आवश्यकताहरू र कुनै पनि आवश्यक प्राविधिक कागजातहरू वा निरीक्षण रेकर्डहरू प्रदान गर्न उपयोगी छ।
