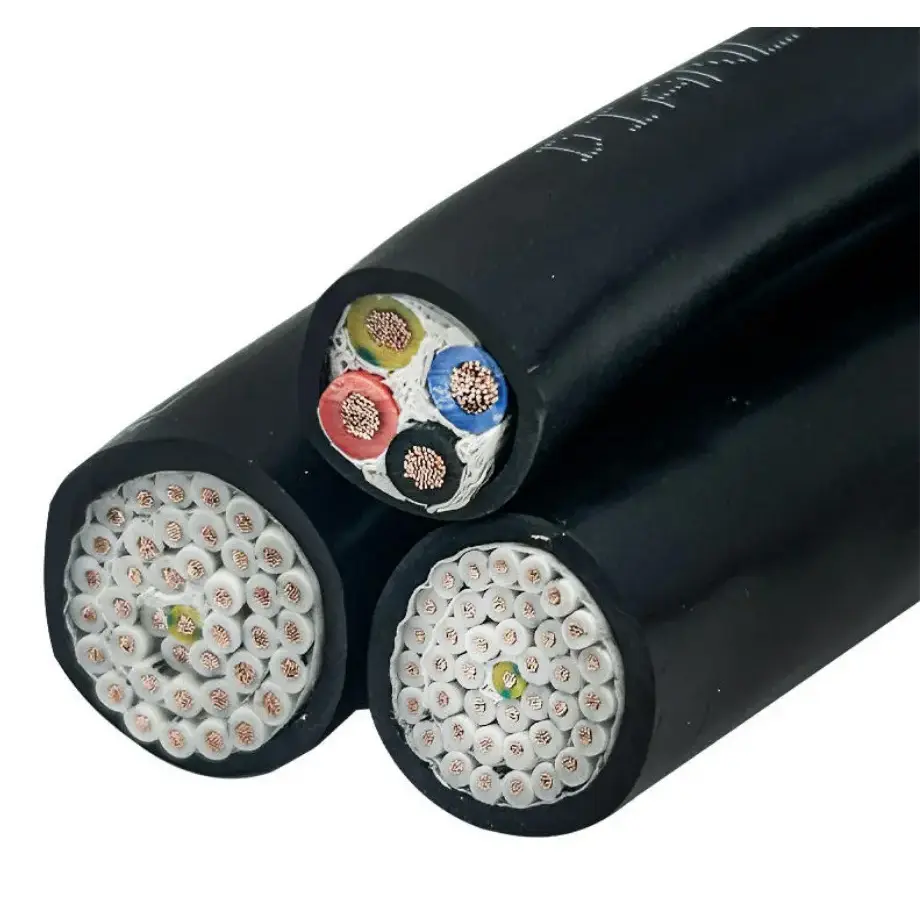

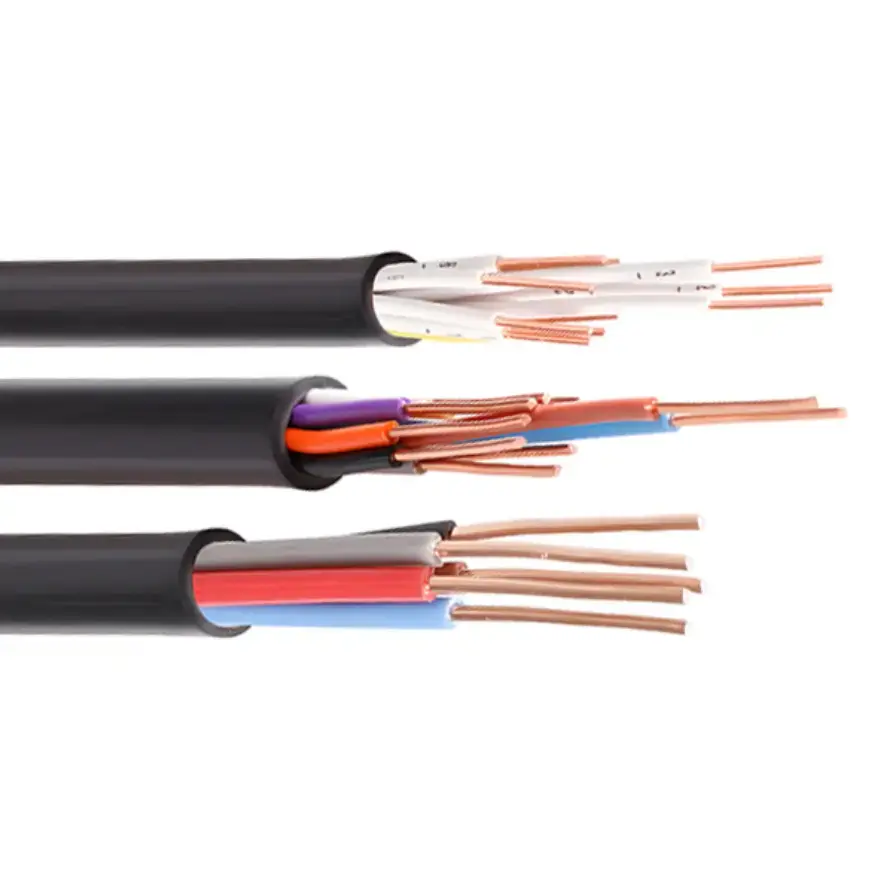

कपर पीवीसी नियन्त्रण केबल

आधारभूत उत्पादन मोडेल: KVV

कपर PVC कन्ट्रोल केबलले PVC इन्सुलेशन र कम भोल्टेज नियन्त्रण, निगरानी र सहायक सर्किटहरूको लागि सुरक्षात्मक म्यानसँग उच्च-शुद्धता अक्सिजन-रहित तामा कन्डक्टरलाई संयोजन गर्दछ। KVV निर्माण निश्चित तारिङको लागि हो जहाँ धेरै नियन्त्रण संकेतहरू वा विद्युतीय कार्यहरू एउटै केबल मार्फत रुट गर्न आवश्यक छ। कन्डक्टर आकार, कोर मात्रा, ढाल र आर्मरिंग उपकरण कन्फिगरेसन र स्थापना वातावरण अनुसार चयन गर्न सकिन्छ।

औद्योगिक स्वचालन, विद्युतीय उपकरण र भवन नियन्त्रण प्रणालीहरूको लागि, यो केबलले कन्ट्रोल क्याबिनेटहरू, फिल्ड उपकरणहरू, मोटरहरू, सेन्सरहरू र अन्य सहायक सर्किटहरू जडान गर्नको लागि व्यावहारिक बहु-कोर तारिङ विकल्प प्रदान गर्दछ। लागू हुने स्पेसिफिकेशनलाई सर्किट भोल्टेज, कन्डक्टर क्रस-सेक्शन, कोरहरूको संख्या, बिछाउने विधि र वातावरणीय अवस्थाहरू मात्र कोर गणनाबाट मात्र पुष्टि गरिनु पर्छ।

उत्पादन विशिष्टता आयाम र प्राविधिक प्यारामिटर तालिका

निर्माण र विद्युतीय विशेषताहरू

नियन्त्रण र सहायक सर्किटहरूको लागि कपर कन्डक्टर

कन्डक्टरलाई उच्च-शुद्धता अक्सिजन-रहित तामाको रूपमा निर्दिष्ट गरिएको छ, क्रस-सेक्शनल विकल्पहरू 0.5 देखि 10 मिमी² सम्म। नियन्त्रण अनुप्रयोगहरूको लागि, कन्डक्टरको आकार जडान लोड, नियन्त्रण भोल्टेज, अनुमति भोल्टेज ड्रप र स्थापना दूरी अनुरूप हुनुपर्छ। 2 देखि 61 कोरको उपलब्ध कोर दायराले एक केबललाई धेरै नियन्त्रण वा निगरानी सर्किटहरू समायोजन गर्न अनुमति दिन्छ।

पीवीसी इन्सुलेशन र म्यान

PVC ले मानक KVV निर्माणको लागि प्राथमिक विद्युतीय इन्सुलेशन र बाह्य सुरक्षा प्रदान गर्दछ। सूचीबद्ध अधिकतम दीर्घकालीन परिचालन तापमान 70 ℃ हो, जबकि तालिकाले कम्तिमा 0 ℃ को बिछाउने परिवेश तापमान निर्दिष्ट गर्दछ। यी सीमाहरू बाहिर स्थापना अवस्थाहरू केवल स्थापना विधि परिवर्तन गर्नुको सट्टा लागू केबल निर्माण र सामग्री ग्रेड पुष्टि गर्न आवश्यक छ।

ढाल र आर्मरिंग विकल्पहरू

चर-फ्रिक्वेन्सी उपकरणहरू, मोटरहरू वा अन्य विद्युतीय स्रोतहरूको नजिक स्थापना गरिएका नियन्त्रण सर्किटहरूलाई अतिरिक्त सुरक्षाको आवश्यकता हुन सक्छ। KVVP र KVVRP कन्फिगरेसनहरूले निर्दिष्ट कभरेज दरसँग ब्रेडेड शिल्डिङ प्रयोग गर्न सक्छन्, जबकि KVVP2 ले तामाको टेप र्यापिङ प्रयोग गर्दछ। जहाँ मेकानिकल सुरक्षा प्राथमिकता हो, KVV22 निर्माणले डबल स्टिल टेप आर्मरिंग थप्छ। यी कन्फिगरेसनहरू हस्तक्षेपको स्रोत, मेकानिकल एक्सपोजर र बिछाउने मार्ग अनुसार चयन गरिनु पर्छ।

केबल चयनलाई असर गर्ने स्थापना सर्तहरू

स्थापना विधिसँग परियोजनाको लागि आवश्यक केबल निर्माणसँग प्रत्यक्ष सम्बन्ध छ। स्पेसिफिकेशन तालिकामा सूचीबद्ध गैर-आर्मर्ड केबलहरूको केबल बाहिरी व्यासको न्यूनतम 6 गुणाको झुकाउने त्रिज्या हुन्छ, जबकि आर्मर्ड वा तामा-टेप-शिल्डेड निर्माणहरूलाई बाहिरी व्यासको कम्तिमा 12 गुणा आवश्यक पर्दछ। निर्दिष्ट झुकाउने त्रिज्या कायम राख्नाले स्थापनाको क्रममा इन्सुलेशन र केबल संरचनामा अत्यधिक मेकानिकल तनाव रोक्न मद्दत गर्दछ।

प्रत्यक्ष दफनको लागि, सूचीबद्ध न्यूनतम गहिराई ०.७ मिटर हो, बाह्य मेकानिकल क्षति विरुद्ध अतिरिक्त सुरक्षाको साथ। जब धेरै केबलहरू समानान्तरमा स्थापित हुन्छन्, पर्याप्त तातो अपव्यय ठाउँ कायम गर्नुपर्छ। यी विवरणहरू विशेष गरी सान्दर्भिक हुन्छन् जब एउटै नियन्त्रण केबल विशिष्टता विभिन्न स्थापना क्षेत्रहरूमा प्रयोग भइरहेको छ।

आवेदन परिदृश्यहरू

औद्योगिक स्वचालन: कपर PVC कन्ट्रोल केबल PLC नियन्त्रण क्याबिनेटहरू, उत्पादन-लाइन उपकरणहरू, मेशिन नियन्त्रण सर्किटहरू र सहायक संकेत तारिङको लागि प्रयोग गर्न सकिन्छ जहाँ धेरै कम-भोल्टेज नियन्त्रण कार्यहरू जडान गर्न आवश्यक छ।

मेकानिकल र विद्युतीय उपकरणहरू: पम्पहरू, फ्यानहरू, कम्प्रेसरहरू, मेसिन उपकरणहरू, प्रशीतन उपकरणहरू र अन्य विद्युतीय मेसिनरीहरूसँग सम्बन्धित नियन्त्रण र प्रतिक्रिया सर्किटहरूमा लागू।

भवन र नगरपालिका प्रणालीहरू: निर्माण स्वचालन, लिफ्ट नियन्त्रण, फायर-नियन्त्रण उपकरण, सडक-बत्ती नियन्त्रण र पानी आपूर्ति वा ड्रेनेज प्रणालीहरूमा प्रयोग गरिन्छ जहाँ केबल निर्दिष्टीकरण लागू सर्किट आवश्यकताहरूसँग मेल खान्छ।

नयाँ ऊर्जा उपकरण: फोटोभोल्टिक उपकरणहरू, ऊर्जा भण्डारण प्रणालीहरू र चार्जिङ पूर्वाधारको वरिपरि सहायक नियन्त्रण र निगरानी सर्किटहरूको लागि प्रयोग गर्न सकिन्छ जब भोल्टेज, तापक्रम र स्थापना अवस्थाहरू लागू निर्दिष्टीकरण भित्र आउँछन्।

यातायात र भण्डारण: कन्भिइङ सिस्टम, गोदाम उपकरण र अन्य विद्युतीय रूपमा संचालित रसद प्रणालीहरूको लागि नियन्त्रण सर्किटहरूमा लागू। हस्तक्षेप वा मेकानिकल एक्सपोजरले थप सुरक्षा चाहिने ठाउँमा ढाल वा सशस्त्र निर्माणलाई विचार गर्न सकिन्छ।

गुणस्तर र विशिष्टता प्रमाणीकरण

प्राविधिक खरीद वा परियोजना विशिष्टताको लागि, कपर PVC नियन्त्रण केबल सामान्य उत्पादन विवरणहरूमा भर पर्नुको सट्टा मापनयोग्य प्यारामिटरहरू विरुद्ध जाँच गरिनु पर्छ। सान्दर्भिक वस्तुहरूमा कन्डक्टर सामग्री, क्रस-सेक्शनल क्षेत्र, कोर मात्रा, इन्सुलेशन प्रतिरोध, भोल्टेज प्रतिरोध प्रदर्शन, झुकाउने त्रिज्या र चयन गरिएको ढाल वा आर्मरिंग संरचना समावेश छ।

आपूर्ति गरिएको विनिर्देशले GB/T 9330-2020 लाई सन्दर्भ मानकको रूपमा पहिचान गर्दछ र मूल्याङ्कन गरिएको भोल्टेज, प्रतिरोध, इन्सुलेशन र स्थापना आवश्यकताहरू प्रदान गर्दछ। निर्यात परियोजनाहरूको लागि, आवश्यक आईईसी मानक, परीक्षण कागजात र गन्तव्य-बजार आवश्यकताहरू उत्पादन अघि अलग-अलग पुष्टि गर्नुपर्छ। जहाँ एक ढाल, बख्तरबंद वा आगो प्रतिरोधी निर्माण आवश्यक छ, सही मोडेल पनि खरिद विशिष्टता मा भनिएको हुनुपर्छ।

उपयुक्त विशिष्टता कसरी चयन गर्ने

सर्किटको विद्युतीय प्रकार्यबाट सुरु गर्नुहोस् र केबलले नियन्त्रण, निगरानी, ​​प्रतिक्रिया वा सहायक संकेतहरू बोक्छ कि गर्दैन भनेर निर्धारण गर्नुहोस्। त्यसपछि आवश्यक कन्डक्टर क्रस-सेक्शन र कोर मात्रा पुष्टि गर्नुहोस्। विद्युतीय हस्तक्षेप भएका परियोजनाहरूको लागि, एक ढाल निर्माणलाई विचार गर्नुहोस्; खुला मार्गहरूको लागि जहाँ मेकानिकल सुरक्षा महत्त्वपूर्ण छ, एक बख्तरबंद संस्करण अधिक उपयुक्त हुन सक्छ।

ठूला नियन्त्रण प्रणालीहरूको लागि, अतिरिक्त कोरहरू रिजर्भेसनले भविष्यमा सर्किट परिवर्तनहरूको लागि क्षमता प्रदान गर्न सक्छ। तालिकाले 10%-20% स्पेयर-कोर सुझावहरू सूचीबद्ध गर्दछ, जबकि क्रस-सेक्शन चयन वास्तविक लोड, सर्किट लम्बाइ, भोल्टेज ड्रप र स्थापना अवस्थाहरू विरुद्ध जाँच गरिनुपर्छ। एउटा ठूलो कन्डक्टर मात्र चयन गर्नु हुँदैन किनभने परियोजनामा ​​नियन्त्रण बिन्दुहरूको ठूलो संख्या छ।

FAQ

1. यो केबलको लागि कुन मानक प्रयोग गरिन्छ?

प्लास्टिक इन्सुलेटेड कन्ट्रोल केबलहरूको लागि उत्पादन सन्दर्भहरू GB/T 9330-2020 को लागि प्रदान गरिएको विनिर्देश। निर्यात आदेशहरूको लागि, IEC आवश्यकताहरू र गन्तव्य-बजार मापदण्डहरू वास्तविक अनुप्रयोग र केबल निर्माण अनुसार पुष्टि गरिनुपर्छ।

2. कुन मुख्य मात्रा र कन्डक्टर आकारहरू उपलब्ध छन्?

सूचीबद्ध दायराले 2 देखि 61 कोर र कन्डक्टर क्रस-सेक्शनहरू 0.5 देखि 10 मिमी² सम्म समेट्छ। साधारण कोर मात्रामा 4, 7, 10, 14, 19, 24 र 37 कोरहरू समावेश छन्, जबकि 0.75, 1.0, 1.5 र 2.5 mm² साझा क्रस-सेक्शनहरूको रूपमा सूचीबद्ध छन्।

3. विद्युतीय हस्तक्षेप भएका अनुप्रयोगहरूको लागि एक ढाल गरिएको संस्करण उपलब्ध छ?

हो। KVVP र KVVRP निर्माणहरूलाई कम्तिमा 80% को सूचीबद्ध कभरेज दरमा ब्रेडेड शिल्डिङको साथ निर्दिष्ट गर्न सकिन्छ। KVVP2 तामा टेप र्‍यापिङ प्रयोग गर्दछ। उपयुक्त ढाल संरचना हस्तक्षेप स्रोत र स्थापना वातावरण मा निर्भर गर्दछ।

4. सञ्चालन र बिछाउने तापमान आवश्यकताहरू के हुन्?

आपूर्ति गरिएको प्राविधिक डेटाले अधिकतम दीर्घकालीन स्वीकार्य अपरेटिङ तापक्रम ७० ℃ र परम्परागत बिछाउने परिवेश तापमान कम्तिमा ० ℃ सूचीबद्ध गर्दछ। यदि ० ℃ तल स्थापना आवश्यक छ भने, केबल प्रिहिटिंग तालिकामा निर्दिष्ट गरिएको छ। चिसो वातावरणको लागि विशेष कम-तापमान निर्माणहरू छुट्टै पुष्टि गरिनुपर्छ।

5. के केबल प्रत्यक्ष गाड्न को लागी प्रयोग गर्न सकिन्छ?

आपूर्ति गरिएको स्पेसिफिकेशनले ०.७ मिटरको न्यूनतम प्रत्यक्ष-दफन गहिराइलाई सूचीबद्ध गर्दछ र बाह्य मेकानिकल क्षतिबाट सुरक्षाको लागि कल गर्दछ। वास्तविक केबल निर्माणलाई प्रत्यक्ष गाड्नु अघि माटोको अवस्था, मेकानिकल एक्सपोजर, आर्द्रता र परियोजना स्थापना आवश्यकताहरू विरुद्ध जाँच गर्नुपर्छ।

6. उद्धरण अनुरोध गर्दा के जानकारी प्रदान गर्नुपर्छ?

सही स्पेसिफिकेशन जाँचको लागि, आवश्यक कोर मात्रा, कन्डक्टर क्रस-सेक्शन, मूल्याङ्कन भोल्टेज, केबल लम्बाइ, बिछाउने विधि र स्थापना वातावरण प्रदान गर्नुहोस्। यदि शिल्डिङ, तामाको टेप र्‍यापिङ, स्टिल टेप आर्मरिङ वा आगो प्रतिरोधी निर्माण आवश्यक छ भने, केबल मोडेल र प्राविधिक कागजातहरू सही रूपमा मिलाउन सकोस् भनेर सम्बन्धित आवश्यकताहरू समावेश गर्नुहोस्।
