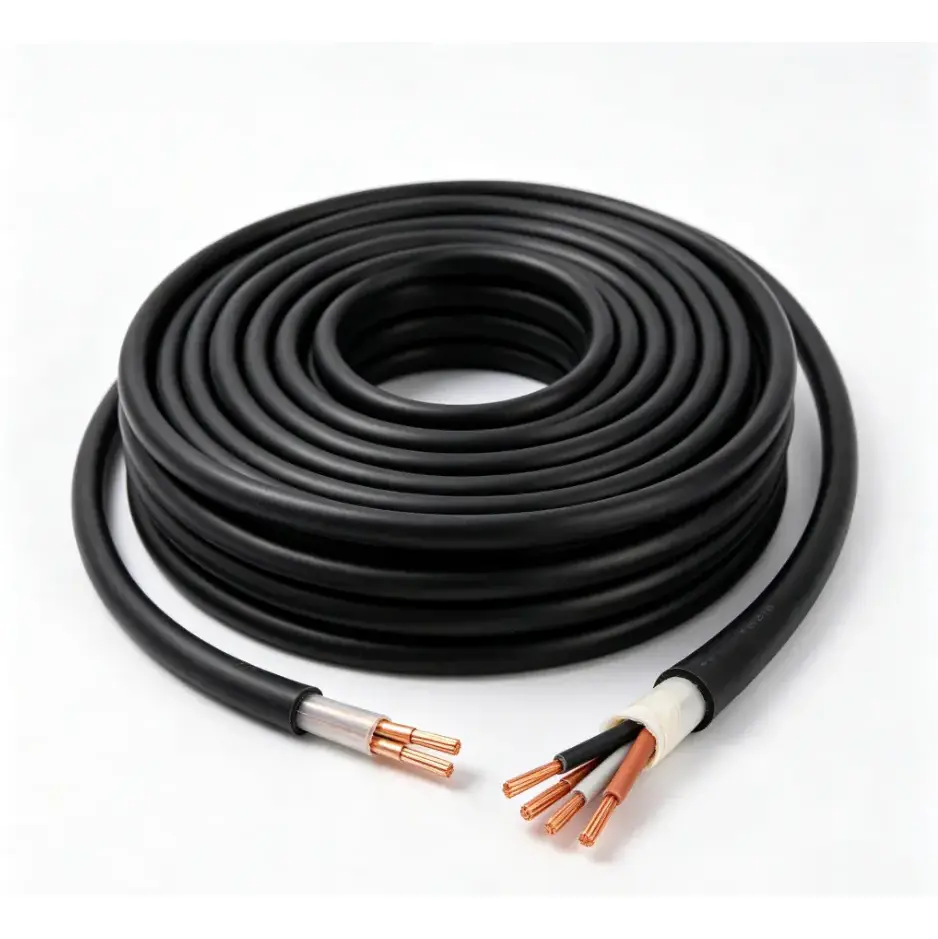

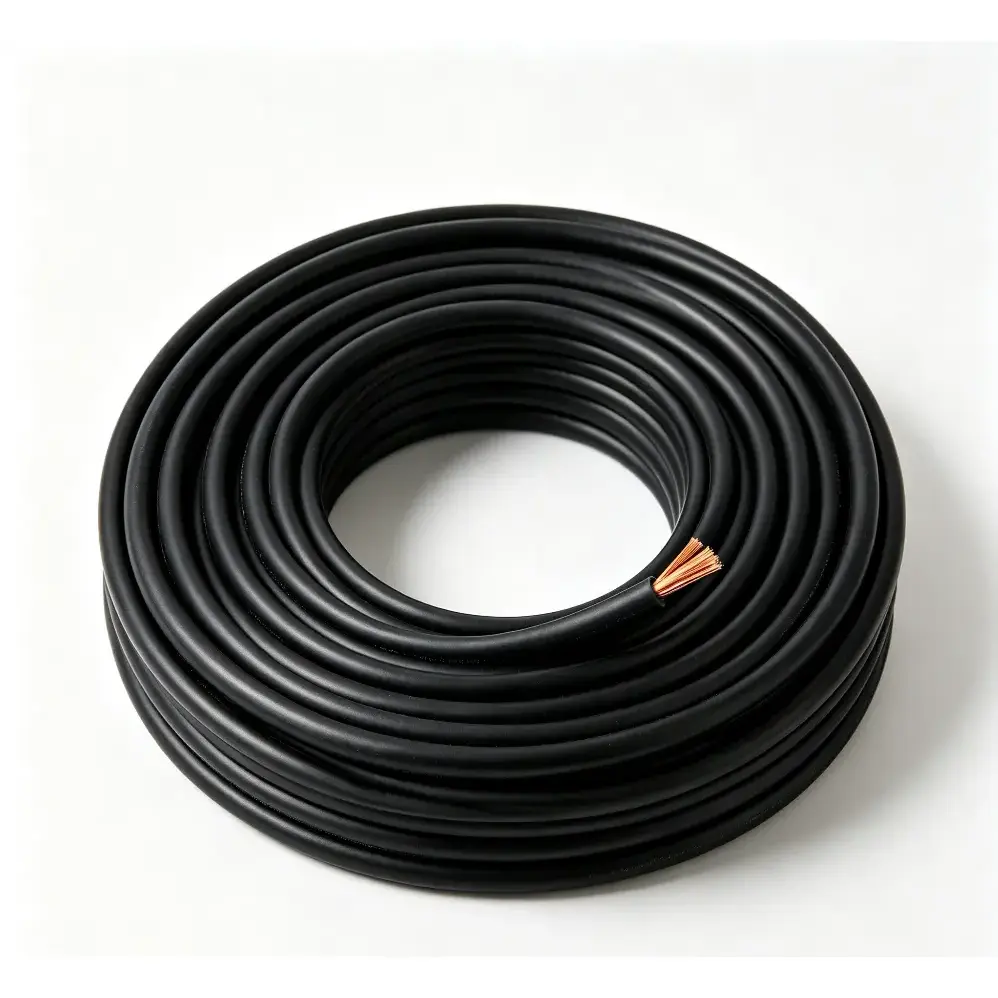

कपर पीवीसी आगो प्रतिरोधी लचिलो नियन्त्रण केबल

उत्पादन मोडेलहरू: N(NH)-KVVR, N(NH)-KVVRP, आदि।

कपर PVC आगो प्रतिरोधी लचिलो नियन्त्रण केबल नियन्त्रण र सिग्नल सर्किट को लागी डिजाइन गरिएको छ जहाँ लचिलो स्थापना र आगो प्रतिरोध आवश्यकताहरु लाई सँगै विचार गर्न आवश्यक छ। यसले क्लास 5 लचिलो तामा कन्डक्टरहरू, एक अभ्रक-टेप आगो प्रतिरोधी तह, र एक्सट्रुडेड PVC इन्सुलेशन र म्यान प्रयोग गर्दछ। यो निर्माण लागू केबल कन्फिगरेसन र परीक्षण आवश्यकताहरु मा निर्भर गर्दै, आगो अवस्था अन्तर्गत एक निर्दिष्ट अवधिको लागि सर्किट अखण्डता कायम राख्न मद्दत गर्नको लागि हो।

लचिलो कन्डक्टर संरचनाले केबललाई कन्ट्रोल क्याबिनेटहरू, फायर-सुरक्षा प्रणालीहरू, मेकानिकल र बिजुली उपकरणहरू, र औद्योगिक स्वचालित-नियन्त्रण सर्किटहरूको लागि उपयुक्त बनाउँदछ जहाँ बारम्बार झुकाउने वा सीमित तारहरू खाली ठाउँहरूले स्थापनालाई थप माग गर्न सक्छ। केबल चयन कन्डक्टर क्रस-सेक्शन, कोर मात्रा, स्थापना विधि, फायर-प्रदर्शन आवश्यकताहरू र जडान गरिएको उपकरणको विद्युतीय विशेषताहरूमा आधारित हुनुपर्छ।

उत्पादन विशिष्टता आयाम र प्राविधिक प्यारामिटर तालिका

निर्माण र प्रदर्शन

केबल निर्माणले अभ्रक-टेप आगो प्रतिरोधी तह र PVC इन्सुलेशन र म्यानसँग लचिलो तामा कन्डक्टरलाई जोड्दछ। प्रत्येक भागको समग्र केबल संरचनामा एक विशेष प्रकार्य छ, त्यसैले आवश्यक विशिष्टता नियन्त्रण सर्किट, स्थापना वातावरण र लागू फायर-प्रदर्शन आवश्यकताहरू अनुसार चयन गरिनु पर्छ।

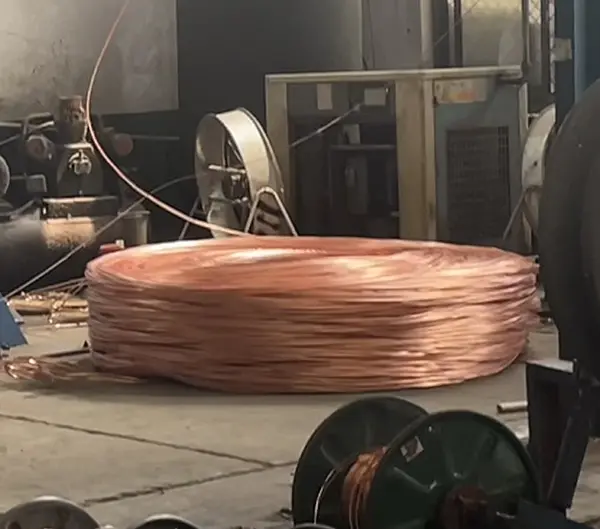

लचिलो कक्षा 5 कपर कन्डक्टर

बहु-स्ट्र्यान्ड कन्डक्टर निर्माणले समान नाममात्र क्रस-सेक्शनको ठोस कन्डक्टर भन्दा बढी लचिलोपन प्रदान गर्दछ। यो क्याबिनेट तारहरू, उपकरण जडानहरू र स्थापनाहरूका लागि उपयोगी छ जहाँ केबल सीमित ठाउँहरू वा उपकरणका कम्पोनेन्टहरू मार्फत जानुपर्छ।

मीका-टेप आगो प्रतिरोधी तह

मीका टेप कन्डक्टरको वरिपरि आगो प्रतिरोधी तहको रूपमा समावेश गरिएको छ। आगो-प्रतिरोधी केबल निर्माणमा, यो तहले उपयुक्त परीक्षण सर्तहरूद्वारा परिभाषित अवधिको लागि उच्च तापक्रम वा ज्वालाको सम्पर्कमा हुँदा प्रवाहकीय मार्गलाई सुरक्षित गर्न मद्दत गर्ने उद्देश्यले गरिन्छ।

पीवीसी इन्सुलेशन र म्यान

एक्सट्रुडेड पीवीसी इन्सुलेशनले कन्डक्टर र वरपरका केबल कम्पोनेन्टहरू बीच विद्युतीय विभाजन प्रदान गर्दछ, जबकि बाहिरी म्यानले अतिरिक्त मेकानिकल र वातावरणीय सुरक्षा प्रदान गर्दछ। इन्सुलेशन मोटाई नाममात्र क्रस-सेक्शनको साथ भिन्न हुन्छ, जस्तै माथिको निर्दिष्टीकरण तालिकामा देखाइएको छ।

जहाँ यो प्रयोग गरिन्छ

कपर PVC आगो प्रतिरोधी लचिलो नियन्त्रण केबल नियन्त्रण र संकेत तारिङ को लागी अभिप्रेत छ जहाँ निर्दिष्ट आगो सर्त अन्तर्गत सर्किट निरन्तरता एक महत्वपूर्ण डिजाइन विचार हो। विशिष्ट अनुप्रयोगहरूमा आगो-नियन्त्रण क्याबिनेटहरू, आगो-सुरक्षा प्रणालीहरू, मेकानिकल र विद्युतीय उपकरणहरू, शक्ति-सम्बन्धित नियन्त्रण प्रणालीहरू, र औद्योगिक स्वचालन स्थापनाहरू समावेश छन्।

सीमित कन्ट्रोल क्याबिनेट वा उपकरण एन्क्लोजरहरूमा, लचिलो कन्डक्टर निर्माणले कम लचिलो केबल निर्माणहरूको तुलनामा मार्गलाई सरल बनाउन सक्छ। औद्योगिक स्थापनाहरूको लागि, अन्तिम चयनले परिवेशको तापक्रम, केबल ट्रे वा कन्ड्युट व्यवस्था, झुकाउने आवश्यकताहरू, नमी, तेल वा अन्य वातावरणीय जोखिम, र जडान गरिएको नियन्त्रण सर्किटको विद्युतीय लोडलाई पनि विचार गर्नुपर्छ।

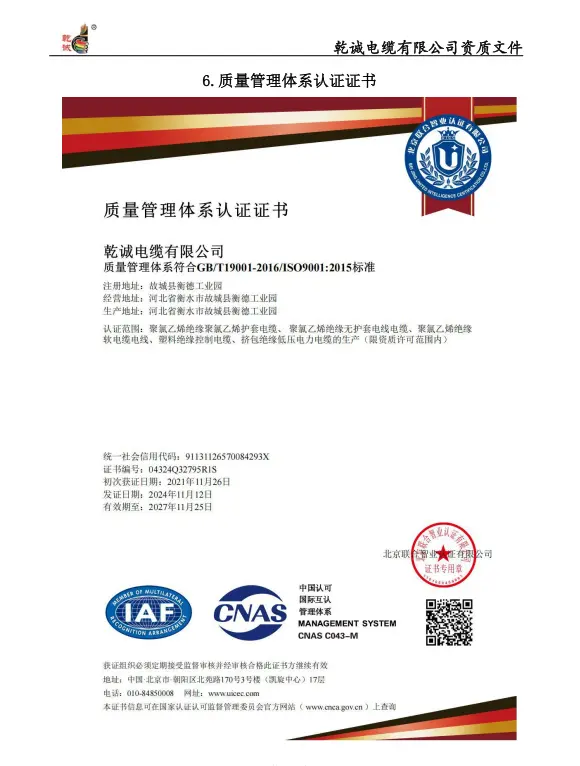

गुणस्तर र विशिष्टता प्रमाणीकरण

यस प्रकारको केबलको लागि, गुणस्तर मूल्याङ्कन मापनयोग्य निर्माण र विद्युतीय मापदण्डहरूमा आधारित हुनुपर्छ। कन्डक्टर क्रस-सेक्शन, कन्डक्टर प्रतिरोध, इन्सुलेशन मोटाई, आगो प्रतिरोधी तह, कोर मात्रा र लागू आगो-कार्यसम्पादन आवश्यकताहरू सहमत विनिर्देशहरू विरुद्ध जाँच गरिनु पर्छ।

उत्पादन वा ढुवानी अघि, परियोजना कागजात आवश्यक मोडेल, क्रस-सेक्शन, कोर मात्रा, कन्डक्टर प्रकार र परीक्षण आवश्यकताहरूसँग मिलाउन सकिन्छ। ईन्जिनियरिङ् अनुप्रयोगहरूको लागि, ग्राहकहरूले थप निरीक्षण रेकर्डहरू, प्राविधिक डेटा वा नमूनाहरू बल्क उत्पादन अघि आवश्यक छ कि छैन भनेर पनि पुष्टि गर्न सक्छन्।

अर्डर गर्नु अघि के पुष्टि गर्नुपर्छ?

उपयुक्त विशिष्टता नियन्त्रण प्रणाली र स्थापना अवस्थाहरूमा निर्भर गर्दछ। अर्डर राख्नु अघि, निम्न बिन्दुहरू पुष्टि गर्न उपयोगी छ:

1. सर्किट आवश्यकताहरू र लागू विद्युतीय गणना अनुसार कन्डक्टर क्रस-सेक्शन।

2. आवश्यक कोर मात्रा र मानक वा अनुकूलित कोर कन्फिगरेसन आवश्यक छ कि छैन।

3. आगो प्रतिरोधी प्रदर्शन आवश्यकताहरू र लागू परियोजना वा परीक्षण मानक।

4. स्थापना विधि, नियन्त्रण क्याबिनेट तारिङ, कन्ड्युट स्थापना, केबल ट्रे स्थापना वा उपकरण जडान सहित।

5. परियोजनाको लागि आवश्यक केबल लम्बाइ, प्याकेजिङ, कागजात र निरीक्षण आवश्यकताहरू।

FAQ

1. के यो कपर PVC फायर प्रतिरोधी लचिलो नियन्त्रण केबलले आगोको समयमा सर्किट निरन्तरता कायम राख्न सक्छ?

केबल लागू आगो-परीक्षण अवस्थाहरूमा निर्दिष्ट अवधिको लागि प्रवाहकीय मार्ग कायम राख्न मद्दतको लागि अभ्रक-टेप आगो प्रतिरोधी तहको साथ डिजाइन गरिएको छ। वास्तविक आगो-प्रतिरोध प्रदर्शन केबल निर्माण, स्थापना विधि र निर्दिष्ट उत्पादन को परीक्षण आवश्यकताहरु मा निर्भर गर्दछ।

२. यो केबलमा कुन कन्डक्टर सामग्री प्रयोग गरिन्छ?

यसले लचिलो तामा कन्डक्टरहरू प्रयोग गर्दछ। कन्डक्टर कन्फिगरेसन र अधिकतम एकल-तार व्यास नाममात्र क्रस-सेक्शन अनुसार भिन्न हुन्छ, प्राविधिक तालिकामा प्रदान गरिएका सान्दर्भिक मानहरूसँग।

3. कुन क्रस-सेक्शनहरू र कोर मात्राहरू उपलब्ध छन्?

सूचीबद्ध क्रस-सेक्शनहरू 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm² र 6mm² छन्। सिफारिस गरिएका कोर मात्राहरू तालिकामा देखाइएको कन्फिगरेसनहरूमा 2 देखि 61 कोरहरू समावेश छन्, र अनुकूलित कोर मात्राहरू परियोजना आवश्यकताहरू अनुसार छलफल गर्न सकिन्छ।

4. के केबल परियोजनाको लागि अनुकूलित गर्न सकिन्छ?

हो। कोर मात्रा र केबल लम्बाइ परियोजना विशिष्टता अनुसार अनुकूलित गर्न सकिन्छ। उत्पादन गर्नु अघि, आवश्यक कन्डक्टर क्रस-सेक्शन, कोर कन्फिगरेसन, आगो प्रतिरोधी निर्माण, स्थापना अवस्था र कागजात आवश्यकताहरू पुष्टि गरिनु पर्छ।

5. यस प्रकारको केबल सामान्यतया कहाँ प्रयोग गरिन्छ?

सामान्य अनुप्रयोगहरूमा आगो-नियन्त्रण क्याबिनेटहरू, आगो-सुरक्षा प्रणालीहरू, मेकानिकल र विद्युतीय उपकरणहरू, औद्योगिक नियन्त्रण सर्किटहरू र अन्य स्थापनाहरू समावेश छन् जहाँ लचिलो तारहरू र आगो प्रतिरोधी केबल निर्माण आवश्यक छ।

6. उद्धरणको लागि के प्राविधिक जानकारी प्रदान गर्नुपर्छ?

सही उद्धरण र विशिष्टता जाँचको लागि, कृपया आवश्यक मोडेल, कन्डक्टर क्रस-सेक्शन, कोर मात्रा, केबल लम्बाइ, स्थापना वातावरण र लागू फायर-प्रदर्शन आवश्यकताहरू प्रदान गर्नुहोस्। यदि उपलब्ध छ भने, परियोजना रेखाचित्र वा प्राविधिक विशिष्टताहरू पनि उत्पादन अघि केबल निर्माण पुष्टि गर्न प्रयोग गर्न सकिन्छ।
