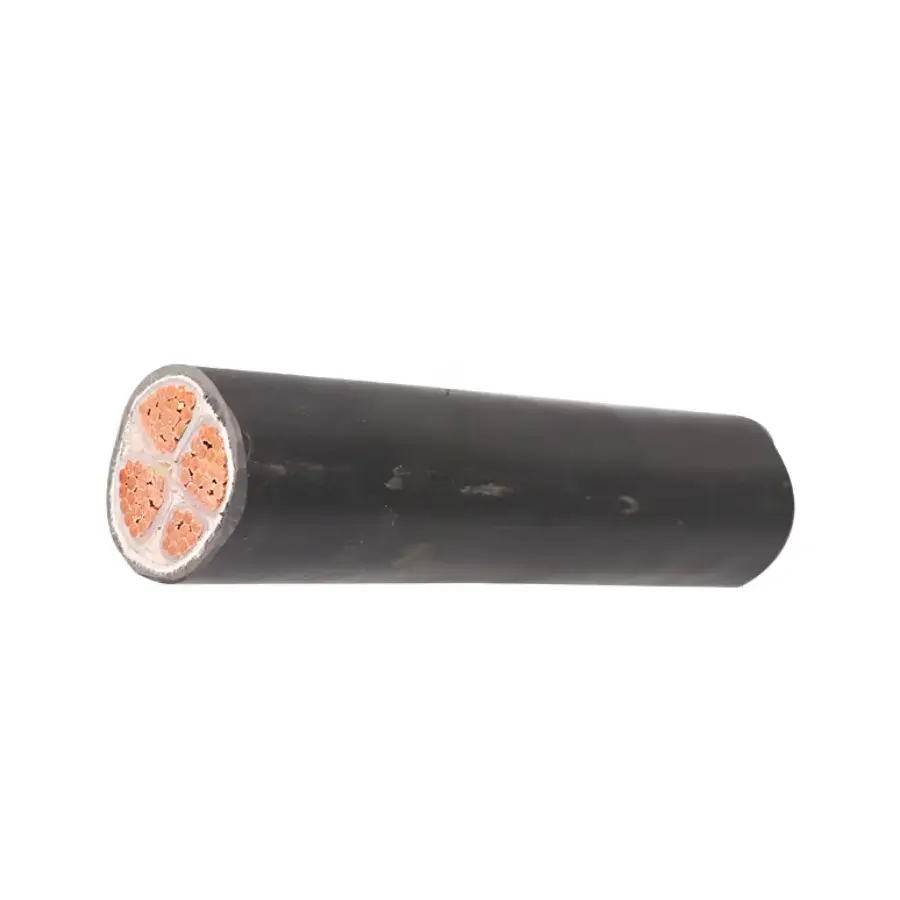

XLPE इन्सुलेटेड खनन पावर केबल

मोडेल: MYJV, MYJV22।

XLPE इन्सुलेटेड खनन पावर केबल MT/T 818.13-2009 को अनुरूप छ, उच्च शुद्धता अक्सिजन-रहित तामा कन्डक्टरहरू, XLPE क्रस-लिङ्क इन्सुलेशन र एक ज्वाला-retardant PVC म्यानको साथ। मूल्याङ्कन गरिएको भोल्टेज 0.6/1kV देखि 8.7/10kV सम्म, 90 ℃ को लामो अवधिको सञ्चालन तापमानको साथ। यो केबल भूमिगत र खुला पिट कोइला खानीहरूमा स्थिर विद्युत वितरणको लागि हो। यो स्थिर स्थापनाको लागि हो र मोबाइल उपकरणहरूमा प्रयोग गर्नु हुँदैन जसलाई लगातार तान्नु वा दोहोर्याइएको झुकाव आवश्यक पर्दछ।

उत्पादन निर्दिष्टीकरण र प्राविधिक प्यारामिटर तालिका

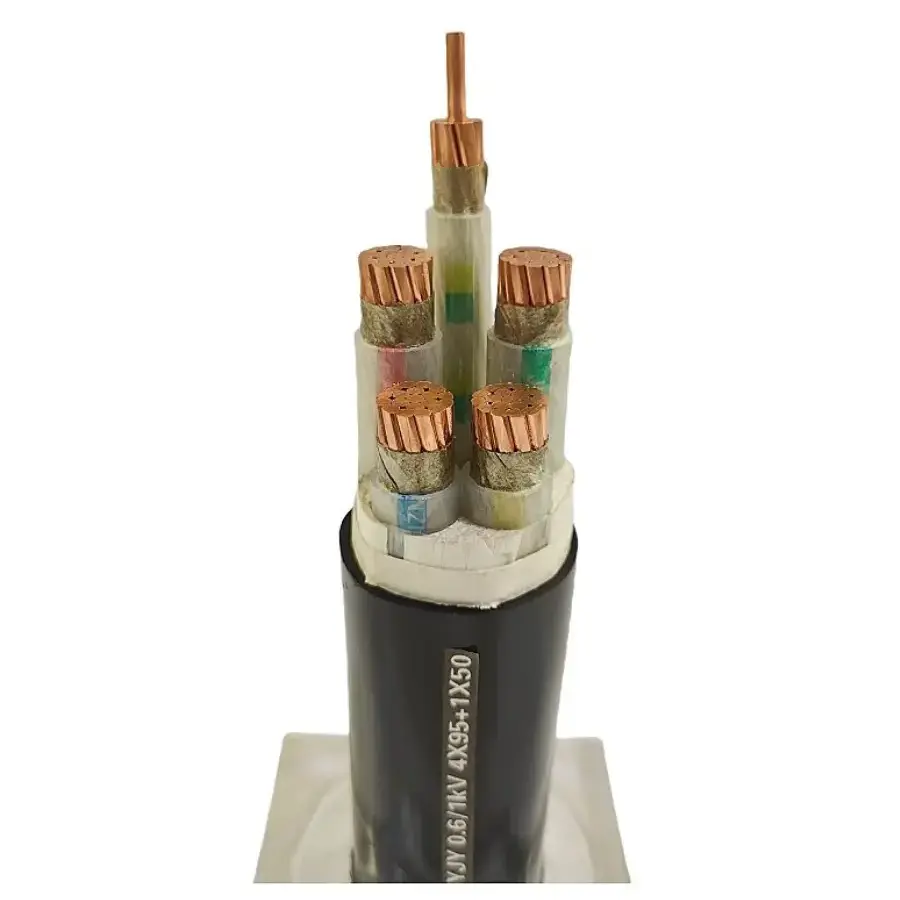

मुख्य निर्माण सुविधाहरू

1. उच्च परिचालन तापक्रमको लागि XLPE इन्सुलेशन

XLPE इन्सुलेशनमा 90 ℃ को एक निर्दिष्ट लामो-समय सञ्चालन तापमान छ, छोटो-अवधि सर्ट-सर्किट तापमान 250 ℃ सम्म। PVC इन्सुलेशनको तुलनामा, XLPE ले स्थिर पावर सर्किटहरूको लागि उच्च तापक्रम मूल्याङ्कन प्रदान गर्दछ जहाँ कन्डक्टर लोडिङ र परिवेश अवस्थाहरू सँगै विचार गर्न आवश्यक छ।

2. कपर कन्डक्टर र इलेक्ट्रिकल प्रदर्शन

कन्डक्टर उच्च-शुद्धता अक्सिजन-रहित तामाबाट बनेको छ र केबल विशिष्टता अनुसार ठोस वा अड्किएको निर्माणमा उपलब्ध छ। कन्डक्टर क्रस-सेक्शन, कोर व्यवस्था र मूल्याङ्कन भोल्टेज जडान गरिएको लोड, प्रसारण दूरी र स्थापना अवस्थाहरूसँग मिल्नुपर्छ। DC कन्डक्टर प्रतिरोध लागू MT 818 वा GB/T 3956 आवश्यकताहरू विरुद्ध जाँच गरिन्छ।

3. फ्लेम-रिटार्डन्ट पीवीसी म्यान

बाहिरी म्यानले केबलको बाह्य सुरक्षा प्रदान गर्दछ र खनन अनुप्रयोगहरूको लागि ज्वाला-प्रतिरोधी गुणहरू समावेश गर्दछ। आपूर्ति गरिएको स्पेसिफिकेशनले तेल र एसिड-अल्काली एक्सपोजरको प्रतिरोधलाई पनि पहिचान गर्दछ। उपयुक्त म्यान निर्माणको पुष्टि गर्दा वास्तविक रासायनिक जोखिम, पानीको अवस्था, तापक्रम र मेकानिकल तनावलाई विचार गर्नुपर्छ।

4. वैकल्पिक स्टील-टेप आर्मर

अतिरिक्त मेकानिकल सुरक्षा आवश्यक पर्ने स्थापनाहरूका लागि, स्टिल-टेप बख्तरबंद निर्माण उपलब्ध छ। MYJV22 त्यसकारण निशस्त्र MYJV निर्माणबाट यसको आर्मर लेयरद्वारा भिन्न छ। अन्तिम निर्माण बिछ्याउने विधि, मेकानिकल जोखिम र लागू परियोजना विशिष्टता अनुसार चयन गर्नुपर्छ।

स्थापना र आवेदन सर्तहरू

यो केबल दायरा निरन्तर मोबाइल सेवाको सट्टा स्थिर विद्युत वितरणको लागि हो। सामान्य अनुप्रयोगहरूमा भूमिगत मुख्य सडकहरू, इलेक्ट्रोमेकानिकल च्याम्बरहरू, निश्चित पम्प प्रणालीहरू, भेन्टिलेसन उपकरणहरू, कन्वेयर पावर सर्किटहरू र अन्य स्थिर खानी पावर-वितरण बिन्दुहरू समावेश छन्।

1. भूमिगत स्थिर विद्युत वितरण

भूमिगत स्थापनाहरूको लागि, केबल स्पेसिफिकेशन मूल्याङ्कन गरिएको भोल्टेज, लोड वर्तमान, स्थापना मार्ग, परिवेशको तापमान, ओसिलो एक्सपोजर र उपलब्ध मेकानिकल सुरक्षा विरुद्ध जाँच गरिनु पर्छ। जहाँ केबल प्रभाव वा कम्प्रेसनको उच्च जोखिम भएको क्षेत्रहरू मार्फत मार्ग गरिएको छ, त्यहाँ एक बख्तरबंद निर्माण विचार गर्न सकिन्छ।

२. ओपन-पिट माइन पावर सिस्टमहरू

खुला-पिट खानीहरूमा स्थिर सर्किटहरूले बाहिरी जोखिम, धुलो, वर्षा र तापमान परिवर्तनहरू समावेश गर्न सक्छ। केबल छनोटले यी वातावरणीय अवस्थाहरूको लागि आवश्यक भोल्टेज स्तर, कन्डक्टरको आकार र बिछ्याउने व्यवस्थालाई समावेश गर्नुपर्छ।

3. कोइला धुने र सहायक सुविधाहरू

कोइला धुने प्लान्टहरू, पम्प कोठाहरू, भेन्टिलेसन प्रणालीहरू र अन्य सहायक सुविधाहरूका लागि निश्चित पावर सर्किटहरू उपकरण लोड र वितरण दूरी अनुसार निर्दिष्ट गर्न सकिन्छ। केबल निर्माणले सबै खानी सुविधाहरूमा एउटै स्पेसिफिकेशन लागू गर्नुको सट्टा वास्तविक वातावरणको लागि जाँच गर्नुपर्छ।

प्राविधिक चयन र निरीक्षण

अर्डर गर्नु अघि, आवश्यक मूल्याङ्कन गरिएको भोल्टेज, कन्डक्टर क्रस-सेक्शन, कोरहरूको संख्या, आर्मर निर्माण, केबल लम्बाइ र स्थापना विधि पुष्टि गर्नुपर्छ। लामो पावर-सप्लाई मार्गहरूको लागि, भोल्टेज ड्रप र कन्डक्टर प्रतिरोध पनि अपेक्षित लोडसँग विचार गर्नुपर्छ।

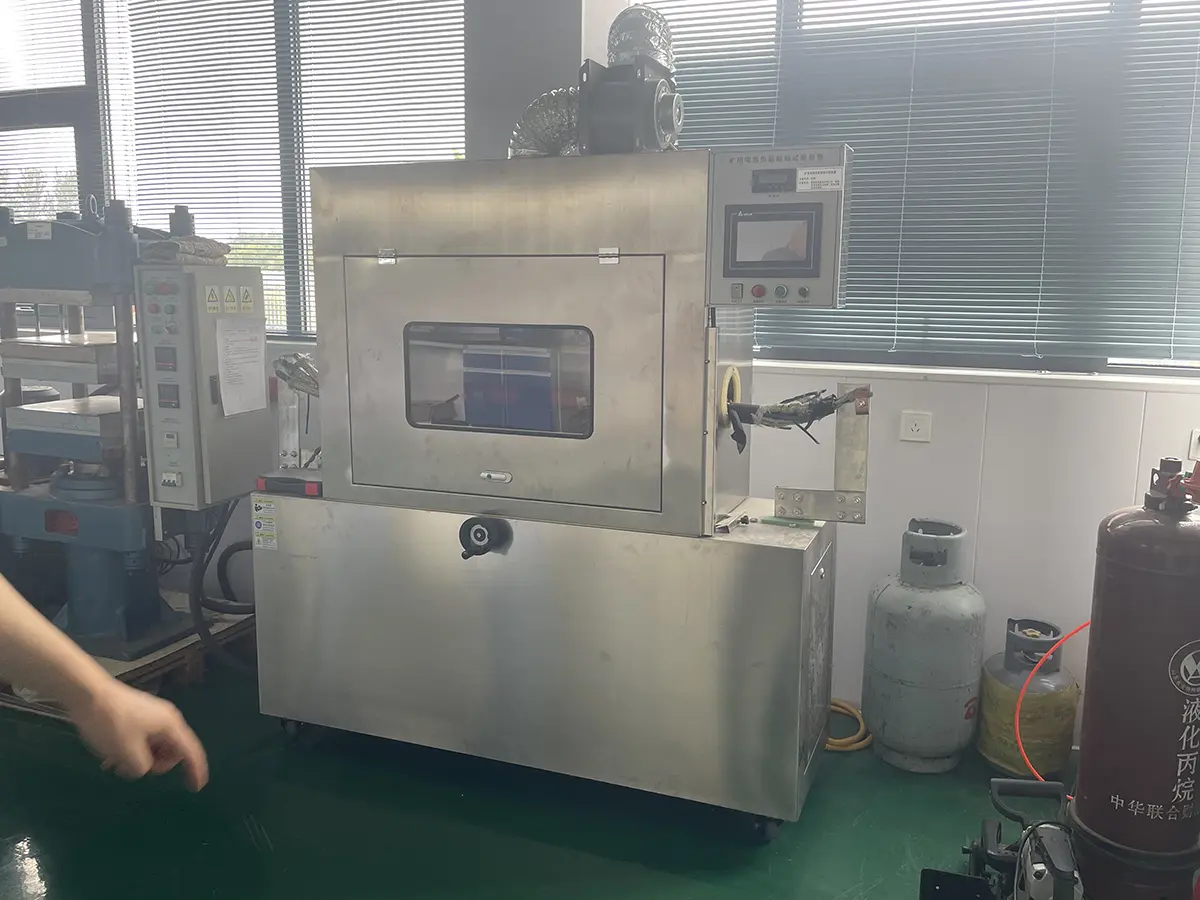

आगमन निरीक्षणको लागि, उत्पादन मोडेल र केबल निर्माण खरीद विशिष्टता विरुद्ध जाँच गर्न सकिन्छ। परियोजना आवश्यकताहरूमा निर्भर गर्दै, कागजात र परीक्षण रेकर्डहरूमा कन्डक्टर प्रतिरोध, इन्सुलेशन-सम्बन्धित परीक्षणहरू, भोल्टेज प्रतिरोधी नतिजाहरू र ज्वाला-प्रतिरोधी परीक्षण रेकर्डहरू समावेश हुन सक्छन्। जहाँ खान-विशिष्ट प्रमाणीकरण वा अतिरिक्त निरीक्षण कागजातहरू आवश्यक छ, यी उत्पादन र ढुवानी अघि पुष्टि गर्नुपर्छ।

FAQ

Q1: यो खनन पावर केबलमा कुन मानक लागू हुन्छ?

A: उत्पादन MT/T 818.13-2009 अनुसार निर्दिष्ट गरिएको छ, जहाँ लागू हुन्छ GB/T 3956 मा सन्दर्भ गरिएको कन्डक्टर आवश्यकताहरू सहित। एक परियोजनाको लागि आवश्यक सटीक मानक र कागजात चयन गरिएको मोडेल र मूल्याङ्कन भोल्टेज विरुद्ध पुष्टि हुनुपर्छ।

Q2: कुन भोल्टेज र कन्डक्टर आकारहरू उपलब्ध छन्?

A: सूचीबद्ध मूल्याङ्कन-भोल्टेज दायरा 0.6/1 kV देखि 8.7/10 kV हो, जबकि प्राविधिक तालिकाले 2.5 mm² देखि 300 mm² सम्म कन्डक्टर क्रस-सेक्शनहरू सूचीबद्ध गर्दछ। कोर कन्फिगरेसन 3-कोर वा 3+1-कोर हुन सक्छ, सही संयोजनको साथ चयन गरिएको केबल विशिष्टताको आधारमा।

Q3: MYJV र MYJV22 मा के भिन्नता छ?

A: MYJV ले XLPE-इन्सुलेटेड, PVC- आवरणको निर्माणलाई जनाउँछ, जबकि MYJV22 ले स्टिल-टेप आर्मरिङ थप्छ। बख्तरबंद संस्करण मानिन्छ जहाँ स्थापनालाई थप मेकानिकल सुरक्षा चाहिन्छ। उपयुक्त निर्माण केबल मार्ग र बिछाने अवस्था मा निर्भर गर्दछ।

Q4: के यो केबल कोइला कतर्न वा अन्य मोबाइल खानी उपकरणहरूमा प्रयोग गर्न सकिन्छ?

A: होइन। यो केबल स्थिर स्थापना र स्थिर शक्ति वितरणको लागि हो। लगातार तान्नु, बारम्बार झुक्नु वा अन्य मोबाइल सेवा समावेश गर्ने उपकरणहरूलाई सामान्यतया त्यो सञ्चालन अवस्थाको लागि विशेष रूपमा निर्दिष्ट गरिएको लचिलो खनन केबल चाहिन्छ।

Q5: उद्धरण अनुरोध गर्दा के जानकारी प्रदान गर्नुपर्छ?

A: आवश्यक जानकारीमा सामान्यतया मूल्याङ्कन गरिएको भोल्टेज, कन्डक्टर क्रस-सेक्शन, कोर कन्फिगरेसन, केबल लम्बाइ, मात्रा, स्थापना विधि र अनुप्रयोग उपकरणहरू समावेश हुन्छन्। यदि परियोजनालाई विशिष्ट प्रमाणीकरण, निरीक्षण अभिलेख, प्याकिङ आवश्यकताहरू वा प्राविधिक कागजातहरू चाहिन्छ भने, यी पनि सोधपुछमा भनिएको हुनुपर्छ।

Q6: ढुवानी वा साइट स्वीकृति अघि के जाँच गर्नुपर्छ?

A: केबल मोडेल, मूल्याङ्कन भोल्टेज, कन्डक्टर साइज, कोर कन्फिगरेसन, आर्मर प्रकार र केबल लम्बाइ खरिद विनिर्देश विरुद्ध जाँच गर्नुहोस्। परियोजनामा ​​निर्भर गर्दै, स्वीकृति अघि सान्दर्भिक विद्युतीय परीक्षण परिणामहरू, कन्डक्टर प्रतिरोध डेटा, भोल्टेज प्रतिरोधी रेकर्डहरू, ज्वाला-प्रतिरोधी कागजातहरू र आवश्यक प्रमाणपत्रहरूको समीक्षा गर्नुहोस्।

निश्चित खानी पावर वितरण प्रणालीका लागि, XLPE इन्सुलेट खनन पावर केबल विद्युतीय लोड, मूल्याङ्कन भोल्टेज, स्थापना विधि र वातावरणीय अवस्था अनुसार छनोट गर्नुपर्छ। निरन्तर आन्दोलन समावेश अनुप्रयोगहरूको लागि, केबल निर्माण उपकरणको मेकानिकल आवश्यकताहरू मिलाउन अलग समीक्षा गर्नुपर्छ।
