Qiancheng बाट 21/35kV XLPE इन्सुलेटेड पावर केबलले उच्च-भोल्टेज मुख्य प्रसारण लाइनहरूको निर्माण आवश्यकताहरू पूरा गर्दछ जस्तै शहरी पावर-ग्रिड नवीकरण र औद्योगिक-खनन सबस्टेशनहरूको लागि पावर प्रसारण।
Qiancheng 21/35kV XLPE इन्सुलेटेड पावर केबल। यसले दोहोरो मापदण्डहरू GB/T 12706 र IEC 60840 को पालना गर्दछ। 21/35kV को मूल्याङ्कन गरिएको भोल्टेजको साथ, यसले प्रमुख मध्यम र उच्च-भोल्टेज पावर ट्रान्समिशन केबलको रूपमा काम गर्दछ।

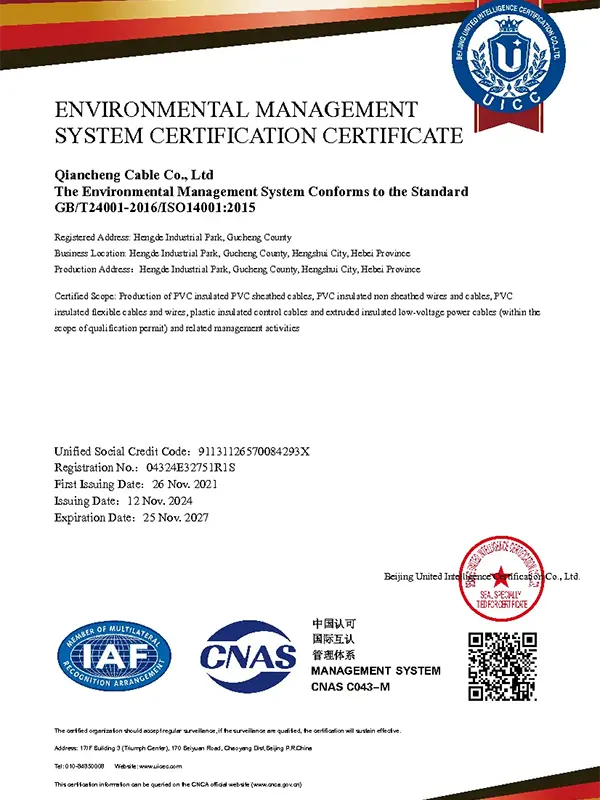

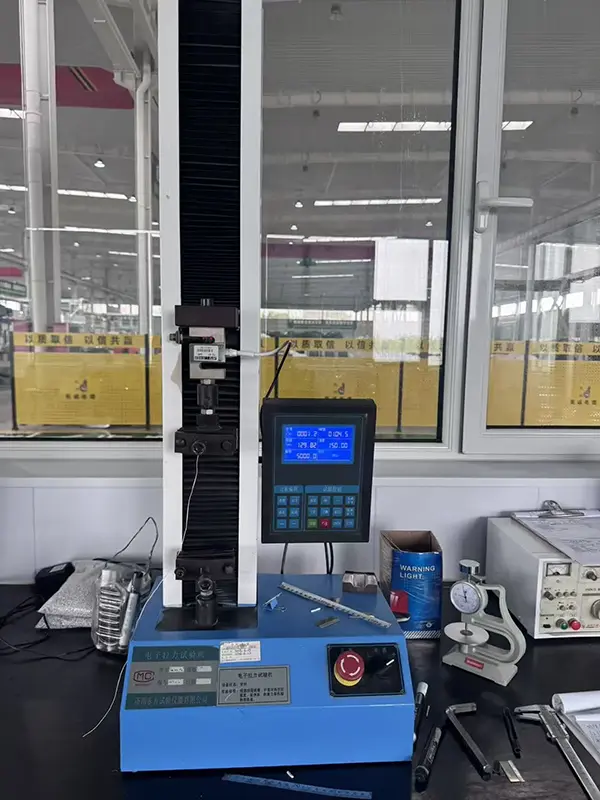

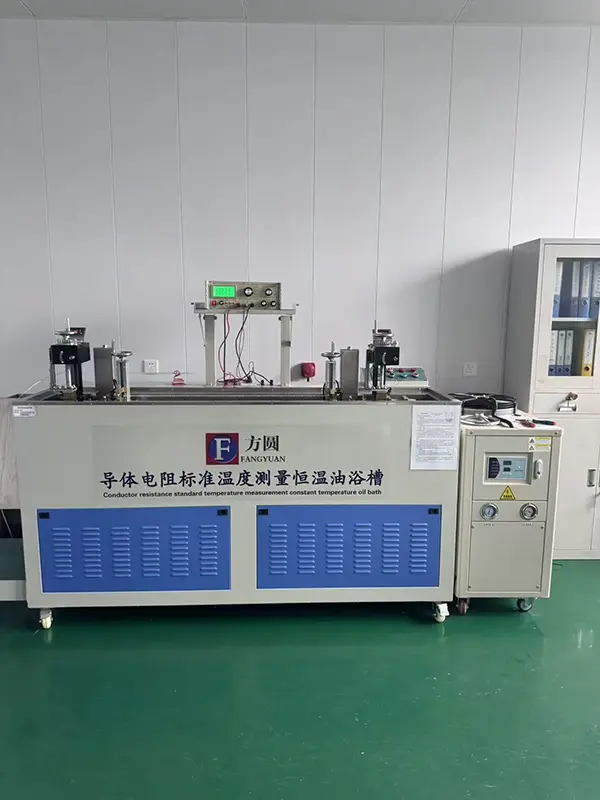

हाम्रो कारखानासँग केबल निर्माणमा २० वर्षको अनुभव छ। यो एक CNAS- मान्यता प्राप्त परीक्षण प्रयोगशाला संग सुसज्जित छ। पूर्ण दायरा योग्यता आधिकारिक वेबसाइट मा प्रमाणित गर्न सकिन्छ। केबलहरूको प्रत्येक ब्याच गुणस्तर-निरीक्षण रिपोर्टहरू र कारखाना प्रमाणपत्रहरूको साथ आउँदछ, र सबै योग्यता कागजातहरू प्रमाणीकरणको लागि ट्रेस योग्य छन्।
800000 मिटर भन्दा बढी Qiancheng 21/35kV XLPE इन्सुलेटेड पावर केबल सबस्टेशन विस्तार, खानी क्षेत्रमा उच्च-भोल्टेज विद्युत आपूर्ति नवीकरण र शान्डोङ क्षेत्रका औद्योगिक पार्कहरूको समग्र विद्युत वितरण परियोजनाहरूको लागि आपूर्ति गरिएको छ। फिल्ड सञ्चालन परीक्षणहरूले 3-वर्षको निरन्तर पूर्ण-लोड सञ्चालन पछि कुनै इन्सुलेशन उमेर वा ब्रेकडाउन प्रमाणित गर्दछ।
|
नाममात्र कन्डक्टर क्रस-सेक्शनल क्षेत्र (मिमी²) |
इन्सुलेशन मोटाई (मिमी) |
म्यान मोटाई (मिमी) |
अनुमानित केबल बाहिरी व्यास (मिमी) |
DC प्रतिरोध घन (Ω/किमी) |
DC प्रतिरोध अल (Ω/किमी) |
परीक्षण भोल्टेज (kV/5 मिनेट) |
Ampacity-Cu in Air (A) |
Ampacity-Al in Air (A) |
Ampacity-Cu in Direct-bured Soil (A) |
प्रत्यक्ष-दफन माटो (A) मा Ampacity-Al |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
१×१२० |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
१×१५० |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
१×१८५ |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
१×२४० |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
१×६३० |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |
उच्च शुद्धता अक्सिजन-मुक्त कम्प्याक्टेड स्ट्रेन्डेड तामा कन्डक्टर। कन्डक्टरको मापन गरिएको DC प्रतिरोध कडाईका साथ राष्ट्रिय-मानक सीमा भित्र राखिएको छ, कम प्रवाहकीय क्षतिको विशेषता। भारी-वर्तमान लोड ≤65K अन्तर्गत तापमान वृद्धि मापन।
एकीकृत ट्रिपल-सह-निकासी प्रक्रिया द्वारा निर्मित। इन्सुलेशन मोटाई हावा अंतर बिना समान छ। यसले ब्रेकडाउन बिना 1 घण्टाको लागि 42kV पावर-फ्रिक्वेन्सी भोल्टेज परीक्षणलाई स्थिर रूपमा सामना गर्न सक्छ। यसले Qiancheng 21/35kV XLPE इन्सुलेटेड पावर केबलको कोर प्रेशर बेयरिङ संरचनाको रूपमा काम गर्छ।
भित्री अर्ध-संवाहक ढाल र बाहिरी अर्ध-चालक ढालको संयुक्त संरचना, जसले विद्युत-क्षेत्र वितरणलाई बराबर गर्छ र स्थानीय विद्युत-क्षेत्र एकाग्रताको कारणले इन्सुलेशन क्षतिलाई रोक्छ।
स्टील-टेप आर्मरिङले कुचल बल र भूमिगत उत्खननबाट हुने क्षतिको प्रतिरोध गर्दछ। एचडीपीई बाहिरी म्यानले एसिड-अल्काली क्षरण प्रतिरोध र यूभी-एजिङ प्रतिरोध प्रदान गर्दछ, धेरै बिछाउने परिदृश्यहरूको लागि उपयुक्त: प्रत्यक्ष दफन, कन्ड्युट स्थापना र केबल-ट्रे मार्ग।
XLPE क्रस-लिंक गरिएको सामग्रीको तापमान प्रतिरोधी वर्ग 90 ℃ छ। यसले छोटो अवधिको ओभरलोडलाई 250 ℃ मा 5 सेकेन्डको लागि बिना पिघ्न सक्छ। इन्सुलेशनले लामो-अवधि भारी-लोड प्रसारण अन्तर्गत शायदै घटाउँछ, लाइन-गल्ती मर्मतको आवृत्ति घटाउँछ।
तामा-सामग्री आगमन निरीक्षण देखि समाप्त-केबल वितरण परीक्षण प्रक्रियाहरू। भोल्टेज प्रतिरोध, आंशिक डिस्चार्ज र थर्मल एजिङ सहित मुख्य परीक्षण डेटा प्रणालीमा रेकर्ड गरिएको छ। खरीददारहरूले ब्याच नम्बरहरू मार्फत सबै मूल परीक्षण डेटा पहुँच गर्न सक्छन्।
प्रदर्शन कम्प्याक्ट-गठित कन्डक्टरले 92% माथि भरिने गुणांक प्राप्त गर्दछ। साधारण ढिलो-असफल केबलहरूको तुलनामा, लाइन भोल्टेज ड्रप वास्तविक मापनमा लगभग 7% ले घट्छ, दीर्घकालीन पावर-ग्रिड सञ्चालनको क्रममा पावर-उपभोग हानि बचत गर्छ।
अनुकूलन योग्य Qiancheng 21/35kV XLPE इन्सुलेटेड पावर केबल विकल्पहरू: LSZH हलोजन-रहित कम धुवाँ म्यान, क्लास-ए फ्लेम-रिटार्डन्ट प्रकार र आगो-प्रतिरोधी प्रकार, सुरुङहरू र बन्द पावर-वितरण कोठाहरू जस्ता विशेष आगो-सुरक्षा कार्य अवस्थाहरूमा अनुकूलन।
बिछाउनु अघि खाडलको तल्लो भागमा राम्रो बालुवा कुशन राख्नुहोस्। बख्तरबंद केबलहरूको दफन गहिराई ≥०.८ मिटर। भारी-वाहन रोलिङको अधीनमा क्षेत्रहरू बेवास्ता गर्नुहोस्। पछि उत्खनन द्वारा केबल काट्न को लागी निर्माण पछि पूर्ण मार्ग मार्किंग।
एकल Qiancheng 21/35kV XLPE इन्सुलेटेड पावर केबलको लागि, लेइङ बेन्डिङ रेडियस केबल बाहिरी व्यास 15 गुणा भन्दा कम हुनु हुँदैन। बाक्लो स्ट्याकिङको कारणले अत्यधिक तातो हुनबाट बच्न बहु-केबल व्यवस्थाको लागि तातो-डिसिपेशन ग्यापहरू सुरक्षित गर्नुहोस्।
कडा संक्षारक ढल र तीव्र घाममा असुरक्षित बाहिरी एक्सपोजरमा लामो समयसम्म डुब्नबाट जोगिनुहोस्। बाहिरी म्यानको भंगुर फुट्नबाट जोगाउन ० डिग्री सेल्सियस भन्दा कम तापक्रममा बिछ्याउनु अघि प्रि-हिट केबलहरू।
पावर-फ्रिक्वेन्सी भोल्टेज-विथस्ट्यान्ड रिटेस्ट बिछ्याइ पूरा भएपछि प्रदर्शन गरिनेछ। परीक्षण पास गरेपछि मात्र पावर अन स्विच गर्न अनुमति दिइन्छ। हाम्रा व्यावसायिक प्राविधिकहरूलाई साइटमा स्वीकृति मार्गदर्शन प्रदान गर्न पठाउन सकिन्छ।
A: पारम्परिक ढिलो फसेको कन्डक्टरको तुलनामा, कम्प्याक्ट गरिएको निर्माणले कन्डक्टर ग्याप कम गर्न र कम विद्युतीय प्रतिरोधलाई समर्थन गर्न सक्छ। यसले उच्च-वर्तमान लोडिङ अन्तर्गत तापक्रम वृद्धि व्यवस्थापन गर्न मद्दत गर्छ, जुन दीर्घकालीन पावर ट्रान्समिशन अनुप्रयोगहरूको लागि उपयोगी छ।
A: XLPE इन्सुलेशनको दीर्घकालीन सञ्चालन तापमान 90 ℃ छ। छोटो-सर्किट वा छोटो-अवधि ओभरलोड अवस्थाहरूमा, इन्सुलेशनले निर्दिष्ट छोटो अवधिको लागि 250 ℃ सम्मको तापमान सामना गर्न सक्छ। वास्तविक सञ्चालन सीमाहरू लागू केबल मानक र स्थापना सर्तहरू पालना गर्नुपर्छ।
A: भित्री र बाहिरी अर्ध-संवाहक तहहरूले इन्सुलेशन वरिपरि विद्युत-क्षेत्र वितरण नियन्त्रण गर्न मद्दत गर्दछ। कन्डक्टर र इन्सुलेशन इन्टरफेसहरूमा स्थानीयकृत बिजुली-क्षेत्र एकाग्रता घटाएर, शिल्डिङ प्रणालीले उच्च-भोल्टेज सञ्चालनको समयमा स्थिर इन्सुलेशन प्रदर्शनलाई समर्थन गर्दछ।
A: बख्तरबंद निर्माणलाई सामान्यतया प्राथमिकता दिइन्छ जहाँ प्रत्यक्ष दफनलाई थप मेकानिकल सुरक्षा चाहिन्छ। खाडलको फेदमा उपयुक्त बालुवा कुसन प्रदान गर्न सकिन्छ, र गाड्ने गहिराइले लागू परियोजना विशिष्टताहरू पूरा गर्नुपर्छ। केबल मार्गहरू पनि स्थापना पछि स्पष्ट रूपमा चिन्ह लगाइनु पर्छ, विशेष गरी क्षेत्रहरूमा जहाँ पछि उत्खनन वा सवारी ट्राफिक हुन सक्छ।
A: लागू स्पेसिफिकेशनले अन्यथा उल्लेख नगरेसम्म एकल केबलको लागि न्यूनतम झुकाउने त्रिज्या यसको बाहिरी व्यासको 15 गुणा भन्दा कम हुनु हुँदैन। जब धेरै केबलहरू समानान्तरमा स्थापित हुन्छन्, गर्मी अपव्ययको लागि पर्याप्त स्पेसिङ कायम गरिनुपर्छ। अनावश्यक तापक्रम वृद्धि रोक्नको लागि अत्यधिक स्ट्याकिङबाट बच्नुपर्छ।
A: यी वातावरणहरूको लागि चयन गरिएको केबल निर्माण प्रमाणित नभएसम्म कडा रूपमा संक्षारक ढल र तीव्र सूर्यको प्रकाशको साथ असुरक्षित बाहिरी अवस्थाहरूमा लामो अवधिको जोखिमबाट बच्नुपर्छ। ० डिग्री सेल्सियस भन्दा कम परिवेशको तापक्रममा स्थापनाको लागि, म्यानमा भंगुर क्षतिको जोखिम कम गर्न उपयुक्त पूर्व तताउने उपायहरू लिनु पर्छ।
A: स्थापना पछि, आवश्यक बिजुली निरीक्षण र पावर-फ्रिक्वेन्सी भोल्टेज प्रतिरोध परीक्षण लागू मानक र परियोजना आवश्यकताहरू अनुसार पूरा गर्नुपर्छ। आवश्यक परीक्षणहरू पास गरिसकेपछि र स्थापना स्वीकार गरिसकेपछि मात्र सर्किट सक्रिय हुनुपर्छ। परियोजना-विशेष स्वीकृति आवश्यकताहरूको लागि प्राविधिक सहायता प्रदान गर्न सकिन्छ।
