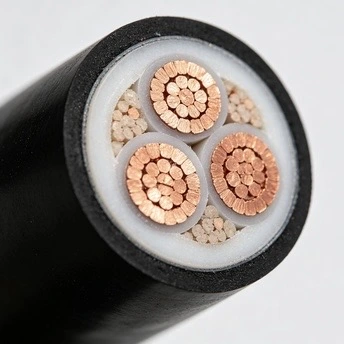

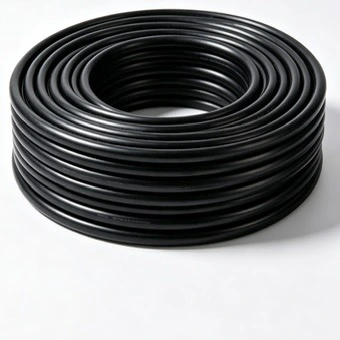

Qiancheng Copper XLPE LSZH कम भोल्टेज पावर केबल भवनहरू र पूर्वाधारहरूमा कम-भोल्टेज बिजुली वितरणको लागि डिजाइन गरिएको छ जहाँ कम धुवाँ र हलोजन-रहित केबल निर्माण निर्दिष्ट गरिएको छ। यो मेट्रो सुविधा, अस्पताल, कार्यालय भवन, उपयोगिता टनेल र अन्य संलग्न क्षेत्रहरूमा प्रयोग गर्न सकिन्छ, आवश्यक लोड, स्थापना विधि र परियोजना विशिष्टता अनुसार चयन गरिएको कन्डक्टर आकारको साथ।
|
नाममात्र कन्डक्टर क्रस-सेक्शन (mm²) |
कन्डक्टर तारहरूको न्यूनतम संख्या |
कन्डक्टर बाहिरी व्यास (मिमी) |
नाममात्र XLPE इन्सुलेशन मोटाई (मिमी) |
अनुमानित इन्सुलेशन बाहिरी व्यास (मिमी) |
अधिकतम २० ℃ कपर (Ω/किमी) मा कन्डक्टर प्रतिरोध |
|
1.5 |
1 |
१.३६±०.०२ |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
१.५६±०.०२ |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
१.७५±०.०२ |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
२.०१±०.०२ |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
२.२२±०.०२ |
0.7 |
3.8 |
4.61 |
|
४ (B) |
7 |
२.५२±०.०२ |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
२.७२±०.०३ |
0.7 |
4.3 |
3.08 |
|
६ (B) |
7 |
३.०९±०.०३ |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
३.९±०.१० |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
५.०±०.१० |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
६.१±०.१० |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
७.१±०.१० |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
८.२±०.१५ |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
९.८±०.१५ |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
११.६±०.१५ |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
१३.२±०.१५ |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
१६.२±०.२० |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
२०.५±०.२० |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
२३.३±०.२० |
2.0 |
27.5 |
0.0470 |
Copper XLPE LSZH कम भोल्टेज पावर केबलले कन्डक्टर र वरपरका केबल कम्पोनेन्टहरू बीचको विद्युतीय विभाजनको लागि XLPE इन्सुलेशन प्रयोग गर्दछ। XLPE ले परम्परागत PVC इन्सुलेशनको तुलनामा उच्च सामान्य सञ्चालन तापक्रम प्रदान गर्दछ र थर्मल कार्यसम्पादन, इन्सुलेशन स्थिरता र दीर्घकालीन विद्युतीय विश्वसनीयता आवश्यक भएको ठाउँमा सामान्यतया चयन गरिन्छ। वास्तविक सञ्चालन सीमा लागू केबल मानक र परियोजना विशिष्टता पालना गर्नुपर्छ।
LSZH निर्माण स्थापनाहरूको लागि हो जहाँ धुवाँ उत्पादन र हलोजन युक्त दहन उत्पादनहरू नियन्त्रण गर्न आवश्यक छ। धुवाँको घनत्व र हलोजन एसिड ग्यास फरक कार्यसम्पादन विशेषताहरू हुन् र लागू परीक्षण मापदण्डहरू र परियोजना आवश्यकताहरू विरुद्ध प्रमाणित गरिनु पर्छ। IEC 61034 ले धुवाँ उत्सर्जन मापनलाई कभर गर्दछ, जबकि IEC 60754-1 ले हलोजन एसिड ग्यास सामग्री निर्धारण गर्ने विधि निर्दिष्ट गर्दछ।
केबलले कम भोल्टेज पावर ट्रान्समिशनको लागि तामा कन्डक्टरहरू प्रयोग गर्दछ। कन्डक्टर प्रतिरोध भोल्टेज ड्रप र सञ्चालन घाटा मूल्याङ्कन गर्न को लागी एक महत्वपूर्ण प्यारामिटर हो, जबकि कन्डक्टर क्रस-सेक्शन हालको बोक्ने क्षमता, स्थापना अवस्था, परिवेश तापमान, समूह र स्वीकार्य भोल्टेज ड्रप अनुसार चयन गरिनु पर्छ।
प्राविधिक तालिकामा उपलब्ध कन्डक्टर आकारहरूले सानो नियन्त्रण र शाखा-सर्किट आवश्यकताहरू साथै ठूला कम-भोल्टेज पावर-वितरण अनुप्रयोगहरू समावेश गर्दछ। अन्तिम चयनले जडान गरिएको लोड, सर्किट लम्बाइ, स्थापना विधि, सर्ट-सर्किट अवस्थाहरू र लागू हुने स्थानीय विद्युतीय आवश्यकताहरूलाई मात्र कन्डक्टर क्रस-सेक्शनको सट्टा विचार गर्नुपर्छ।

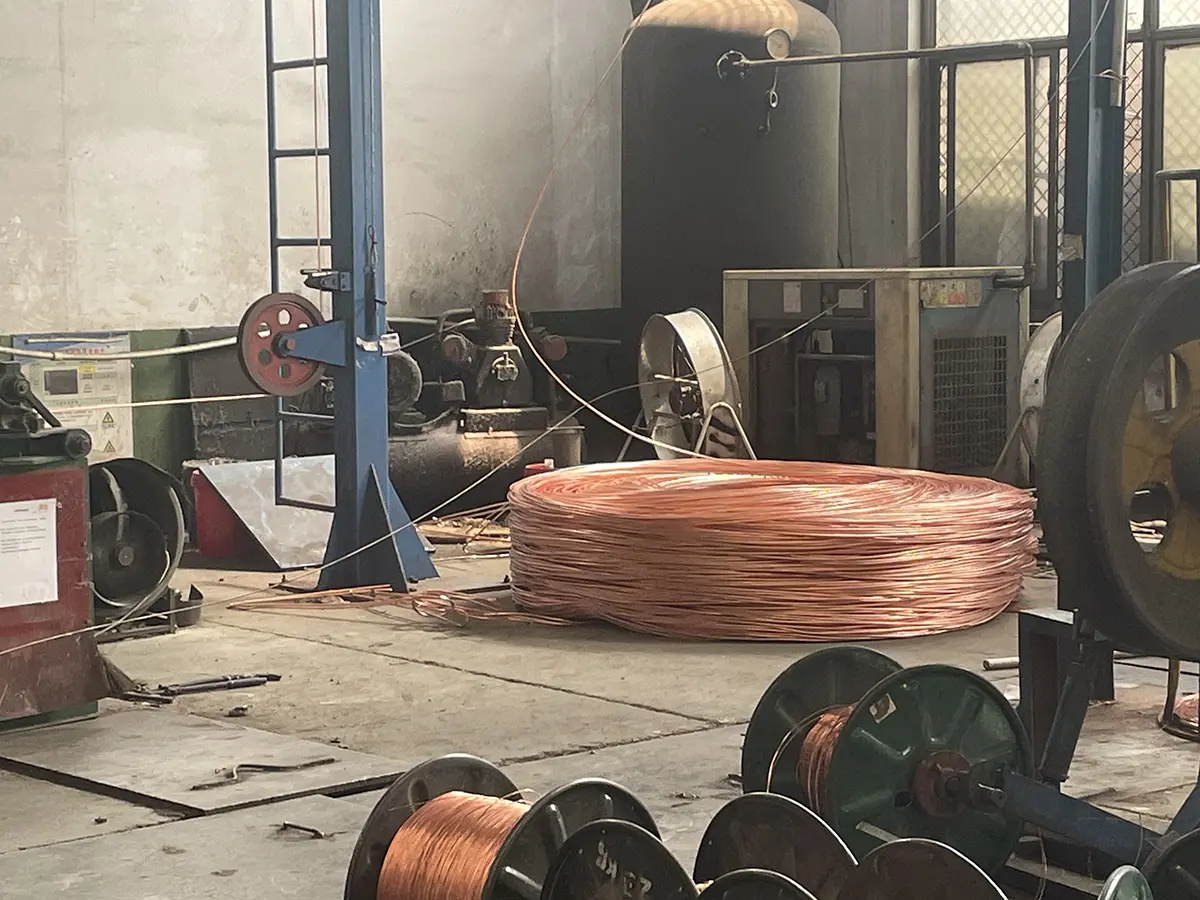

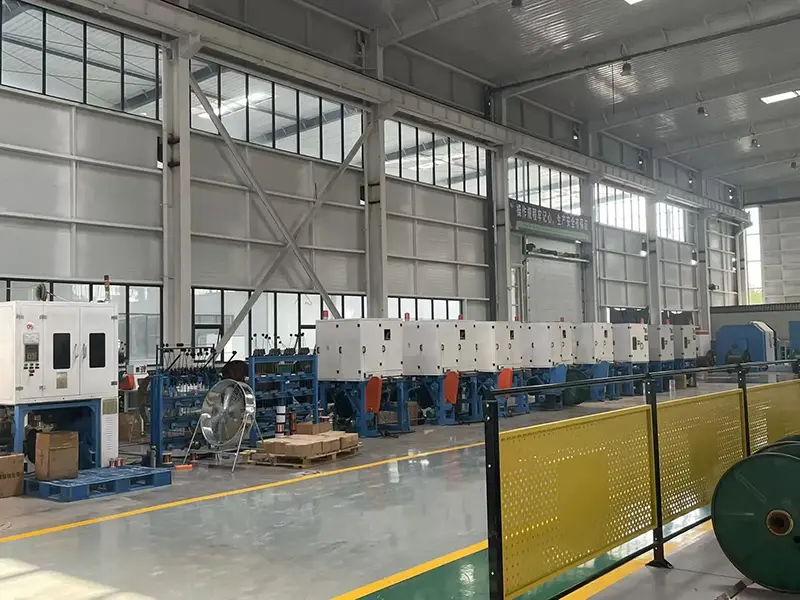

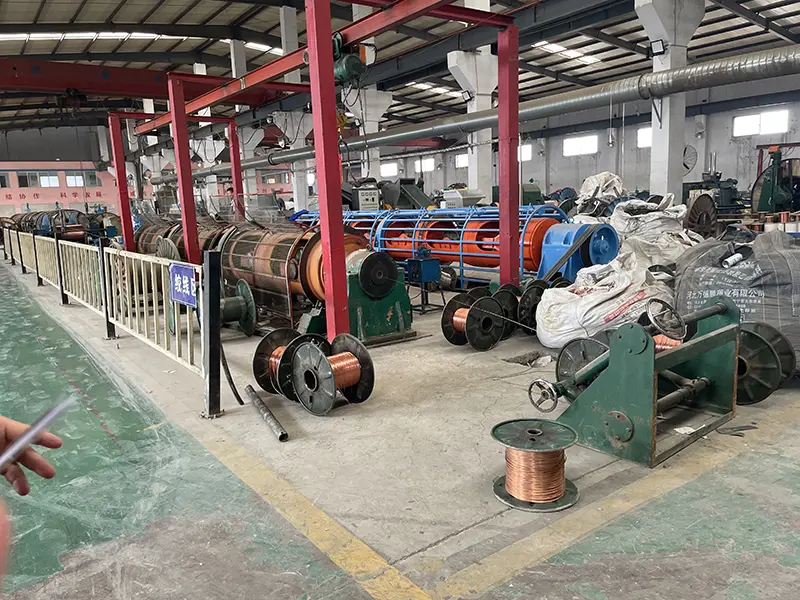

Qiancheng ले उत्पादन र नियमित गुणस्तर नियन्त्रणको लागि केबल एक्स्ट्रुजन र परीक्षण उपकरणको साथ आफ्नै उत्पादन सुविधाहरू सञ्चालन गर्दछ। उत्पादन अभिलेख, कच्चा माल निरीक्षण र विद्युतीय वा दहन सम्बन्धी परीक्षण परिणामहरू परियोजना कागजात आवश्यकताहरू अनुसार कायम गर्न सकिन्छ। थप प्रमाणीकरण आवश्यक पर्ने परियोजनाहरूका लागि, कारखाना भ्रमणहरू र तेस्रो-पक्ष नमूनाहरू परियोजनाका सर्तहरूको अधीनमा व्यवस्थित गर्न सकिन्छ।
कन्डक्टर सामग्री, इन्सुलेशन कम्पाउन्ड, म्यान सामग्री, कन्डक्टर आयाम र इन्सुलेशन मोटाई लागू विनिर्देश अनुसार उत्पादनको समयमा नियन्त्रण गरिन्छ। डिलिवरीको लागि समाप्त केबल जारी हुनु अघि आयामी जाँचहरू र विद्युतीय परीक्षणहरूले व्यावहारिक चेकपोइन्टहरू प्रदान गर्दछ।
ब्याच-स्तर कागजात यसको उत्पादन र निरीक्षण रेकर्ड संग समाप्त केबल जडान गर्न प्रयोग गर्न सकिन्छ। जहाँ परियोजना कागजात रील पहिचान, परीक्षण रिपोर्ट वा सामग्री रेकर्ड आवश्यक छ, आवश्यक जानकारी ढुवानी संग तयार गर्न सकिन्छ।
स्वतन्त्र गुणस्तर-नियन्त्रण आवश्यकताहरूको साथ निर्यात र पूर्वाधार परियोजनाहरूको लागि, तेस्रो-पक्ष निरीक्षण वा नमूना ढुवानी अघि समन्वय गर्न सकिन्छ। निरीक्षण दायरा खरीद विशिष्टता, लागू मानक र स्वीकृति आवश्यकताहरु अनुसार परिभाषित गर्न सकिन्छ।
जहाँ IEC 60332 परीक्षण निर्दिष्ट गरिएको छ, सान्दर्भिक केबल निर्माण IEC 60332 श्रृंखलाको लागू भाग अनुसार ज्वाला प्रसारको लागि मूल्याङ्कन गर्न सकिन्छ। सटीक परीक्षण स्तर परियोजना विशिष्टता विरुद्ध पुष्टि हुनुपर्छ किनभने विभिन्न केबल निर्माण र स्थापना व्यवस्था फरक परीक्षण विधिहरू आवश्यक हुन सक्छ।
कम धुवाँ प्रदर्शन विशेष गरी संलग्न क्षेत्रहरूमा सान्दर्भिक छ जहाँ धुवाँले दृश्यता, निकासी र अग्नि-सेवा पहुँचलाई असर गर्न सक्छ। IEC 61034 परिभाषित जलिरहेको अवस्थामा धुवाँको घनत्व मापन गर्न परीक्षण विधिहरू प्रदान गर्दछ, त्यसैले परियोजना कागजातले "कम धुवाँ" शब्दमा मात्र भर पर्नुको सट्टा आवश्यक परीक्षण विधि र स्वीकृति स्तर पहिचान गर्नुपर्छ।
हलोजन-मुक्त सामग्री निर्दिष्ट गर्ने परियोजनाहरूको लागि, सान्दर्भिक केबल निर्माण र सामग्री परीक्षण आवश्यकताहरू उत्पादन अघि पुष्टि गरिनु पर्छ। IEC 60754-1 ले दहनको समयमा केबल सामग्रीबाट विकसित हलोजन एसिड ग्यासको निर्धारणलाई सम्बोधन गर्दछ, ज्वाला प्रसार र धुवाँ-घनत्व परीक्षणबाट छुट्टै प्रमाणीकरण बिन्दु प्रदान गर्दछ।
Copper XLPE LSZH कम भोल्टेज पावर केबल मेट्रो स्टेशनहरू, रेल-ट्रान्जिट भवनहरू, प्लेटफार्महरू, सेवा क्षेत्रहरू र अन्य संलग्न पूर्वाधारहरूमा कम-भोल्टेज वितरण सर्किटहरूको लागि निर्दिष्ट गर्न सकिन्छ जहाँ परियोजना कागजातहरूलाई कम धुवाँ र हलोजन-रहित केबल निर्माण आवश्यक पर्दछ।
आवेदनहरूमा वार्डहरू, सञ्चालन क्षेत्रहरू, आपतकालीन विभागहरू, सार्वजनिक क्षेत्रहरू र सहायक सुविधाहरू सेवा गर्ने शक्ति-वितरण सर्किटहरू समावेश हुन सक्छन्। केबल चयनले भवनको विद्युतीय डिजाइन, आगो सुरक्षा विनिर्देश र स्थापना आवश्यकताहरू पालना गर्नुपर्छ।
कार्यालय भवनहरू, किनमेल केन्द्रहरू, विद्यालयहरू, प्रदर्शनी सुविधाहरू र अन्य सार्वजनिक भवनहरूमा कम भोल्टेज वितरणको लागि केबल उपयुक्त छ जहाँ धुवाँ र दहन-उत्पादन आवश्यकताहरू विद्युतीय विशिष्टताको अंश हुन्।
सामान्य अनुप्रयोगहरूमा भूमिगत पार्किङ क्षेत्रहरू, उपयोगिता टनेलहरू, उपकरण कोठाहरू र अन्य संलग्न सेवा पूर्वाधारहरू समावेश छन्। स्थापना डिजाइनले केबल समूहीकरण, तातो अपव्यय, मेकानिकल संरक्षण र मर्मतका लागि पहुँचको लागि खाता हुनुपर्छ।
हवाईअड्डाहरू, रेल सुविधाहरू, सञ्चार कोठाहरू र अन्य प्राविधिक भवनहरूले चयन गरिएका कम-भोल्टेज सर्किटहरूको लागि LSZH केबल निर्माणहरू निर्दिष्ट गर्न सक्छन्। अन्तिम केबल प्रकार सर्किट प्रकार्य र परियोजना फायर-प्रदर्शन आवश्यकताहरूसँग मेल खानुपर्छ।
केबल साइजिङ डिजाइन वर्तमान संग सुरु हुनुपर्छ र त्यसपछि स्थापना विधि, परिवेश अवस्था, कन्डक्टर समूह र अनुमति योग्य तापमान विरुद्ध जाँच गर्नुपर्छ। ट्याबुलेटेड कन्डक्टर प्रतिरोध भोल्टेज-ड्रप र हानि गणनाको भागको रूपमा पनि प्रयोग गर्न सकिन्छ।
कन्ड्युट, ट्रे वा अन्य संलग्न स्थापनाको लागि, अर्डर गर्नु अघि उपलब्ध ठाउँ, झुकाउने त्रिज्या, तातो अपव्यय र तान्ने अवस्थाहरू विचार गर्नुपर्छ। लामो केबल चलाउन भोल्टेज ड्रप र स्थापना तनावको अतिरिक्त समीक्षा आवश्यक पर्दछ।
भित्री, भूमिगत र आंशिक रूपमा खुला स्थापनाहरूमा नमी, मेकानिकल सुरक्षा, तापक्रम र रासायनिक एक्सपोजरको लागि फरक आवश्यकताहरू हुन सक्छन्। केबल निर्माण तसर्थ भोल्टेज र कन्डक्टर आकार द्वारा चयन गर्नुको सट्टा वास्तविक स्थापना वातावरण विरुद्ध पुष्टि गर्नुपर्छ।
पूर्वाधार र निर्यात आदेशहरूको लागि, खरिद कागजातहरूले प्राविधिक डेटा पानाहरू, नियमित परीक्षण रेकर्डहरू, निरीक्षण रिपोर्टहरू, प्याकिङ जानकारी र रिल पहिचान समावेश गर्न सक्छन्। उत्पादन अघि यी आवश्यकताहरू प्रदान गर्नाले परियोजना स्वीकृति प्रक्रियासँग निर्माण र निरीक्षणलाई पङ्क्तिबद्ध गर्न मद्दत गर्दछ।
विशिष्टता समीक्षाको लागि, ग्राहकहरूले मूल्याङ्कन भोल्टेज, कन्डक्टर साइज, आवश्यक केबल लम्बाइ, स्थापना विधि, अपेक्षित लोड र परियोजना मानक प्रदान गर्न सक्छन्। Qiancheng उपयुक्त कपर XLPE LSZH कम भोल्टेज पावर केबल निर्माण पुष्टि गर्न र सम्बन्धित प्राविधिक कागजात तयार गर्न यी विवरणहरू प्रयोग गर्न सक्नुहुन्छ।
परियोजना अर्डरहरूको लागि, उत्पादन गर्नु अघि आवश्यक ज्वाला-प्रतिरोधी, धुवाँ-उत्सर्जन र हलोजन-मुक्त परीक्षण स्तरहरू पुष्टि गर्न पनि उपयोगी छ। जहाँ तेस्रो-पक्ष निरीक्षण वा विशिष्ट रिल-चिह्न र कागजात आवश्यकताहरू लागू हुन्छन्, यी प्राविधिक सम्झौता र खरिद विशिष्टतामा समावेश गर्न सकिन्छ।
A: LSZH केबल निर्माण निर्दिष्ट सामग्री र परीक्षण आवश्यकताहरू पूरा हुँदा धुवाँ उत्पादन र हलोजन युक्त दहन उत्पादनहरू सीमित गर्न डिजाइन गरिएको हो। परम्परागत PVC केबलले हलोजन युक्त पोलिमर प्रणाली प्रयोग गर्दछ। सही छनौट आगो सुरक्षा विशिष्टता र स्थापनाको लागि लागू मापदण्डहरूमा निर्भर गर्दछ।
A: XLPE ले पारम्परिक PVC इन्सुलेशन भन्दा उच्च सामान्य परिचालन तापक्रम क्षमताको साथ विद्युतीय इन्सुलेशन प्रदान गर्दछ। यो सामान्यतया प्रयोग गरिन्छ जहाँ स्थिर इन्सुलेशन प्रदर्शन र थर्मल प्रतिरोध आवश्यक छ। अनुमति दिइएको अपरेटिङ तापमान लागू केबल विशिष्टताबाट पुष्टि गरिनु पर्छ।
A: मुख्य कारकहरूमा डिजाइन वर्तमान, स्थापना विधि, परिवेशको तापमान, केबल समूह, सर्किट लम्बाइ, भोल्टेज ड्रप र सर्ट-सर्किट अवस्थाहरू समावेश छन्। कन्डक्टरको साइज हालको रेटिङको सट्टा पूर्ण विद्युतीय डिजाइनबाट निर्धारण गरिनुपर्छ।
A: यो यी अनुप्रयोगहरूको लागि विचार गर्न सकिन्छ जहाँ परियोजना विशिष्टतालाई XLPE इन्सुलेशन र LSZH निर्माणको साथ कम भोल्टेज तामाको केबल चाहिन्छ। आवश्यक ज्वाला, धुवाँ र हलोजन-मुक्त परीक्षण स्तरहरू अर्डर गर्नु अघि लागू परियोजना मानक विरुद्ध पुष्टि गरिनु पर्छ।
A: अर्डर आवश्यकताहरूमा निर्भर गर्दै, कागजातहरूमा प्राविधिक विशिष्टताहरू, निरीक्षण वा परीक्षण रेकर्डहरू, रील पहिचान, प्याकिङ जानकारी र अन्य सहमत गुणस्तर कागजातहरू समावेश हुन सक्छन्। परियोजना द्वारा आवश्यक पर्दा तेस्रो-पक्ष निरीक्षण पनि समन्वय गर्न सकिन्छ।
A: हो। कारखाना भ्रमण र तेस्रो-पक्ष नमूना वा निरीक्षण आदेश र निरीक्षण योजना अनुसार समन्वय गर्न सकिन्छ। निरीक्षण दायरा पहिले नै सहमत हुनुपर्छ ताकि आवश्यक उत्पादन रेकर्ड, नमूना र परीक्षण वस्तुहरू उपलब्ध छन्।
A: उपयोगी जानकारीमा कन्डक्टरको आकार, कोरहरूको संख्या, आवश्यक केबल लम्बाइ, भोल्टेज स्तर, स्थापना विधि, गन्तव्य, लागू हुने मानक र कुनै पनि विशेष ज्वाला, धुवाँ वा हलोजन-रहित आवश्यकताहरू समावेश छन्। यदि अन्तिम निर्दिष्टीकरण अझै निश्चित छैन भने, प्रारम्भिक प्राविधिक समीक्षाको लागि परियोजना आवेदन र विद्युतीय लोड प्रदान गर्न सकिन्छ।
